Installation CalentaHP 690

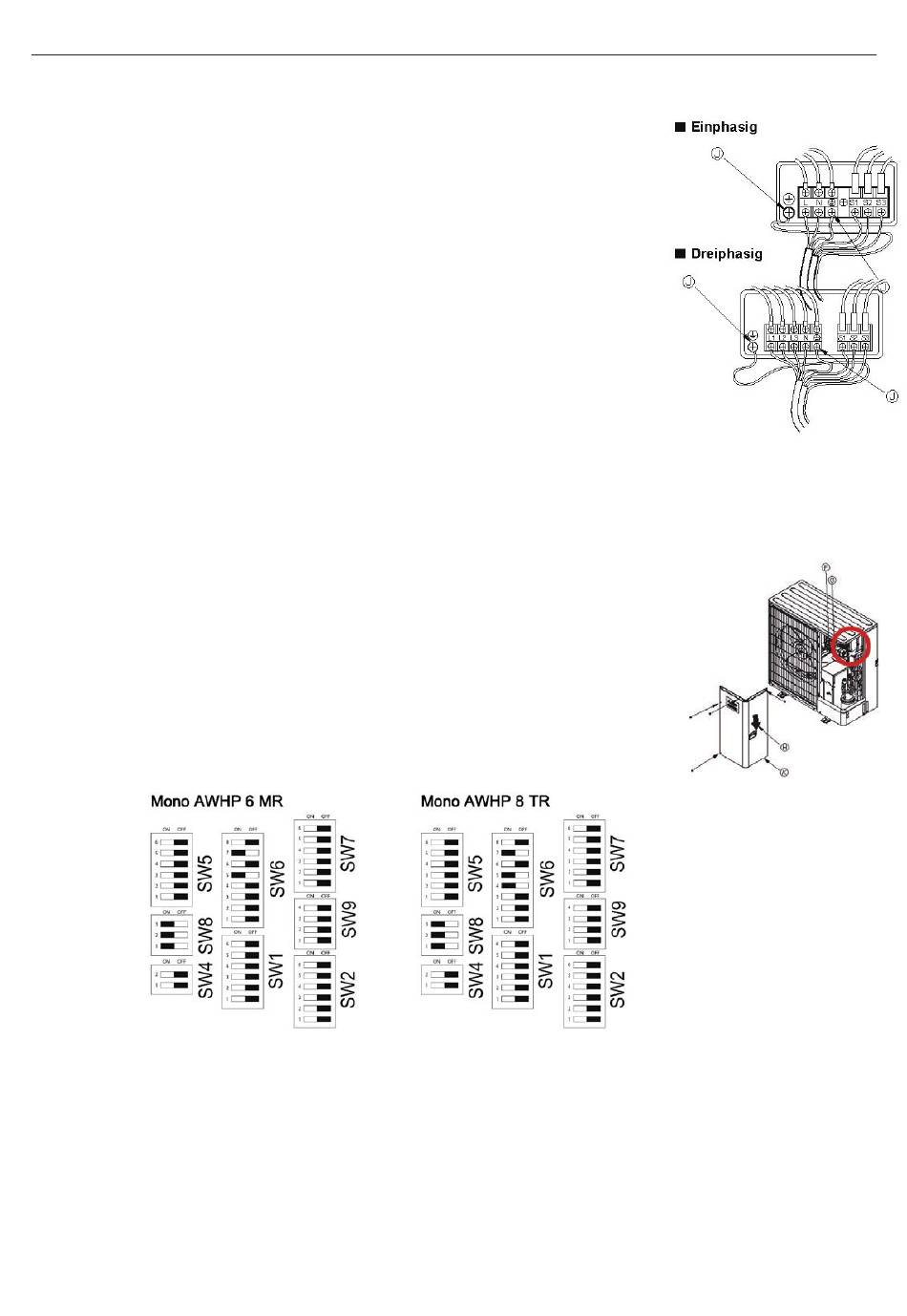

6.4.2 Elektrischer Anschluss Mono AWPH
Untenstehend ersehen Sie die erforderlichen
Leitungsquerschnitte sowie die Anzahl der elektrischen
Leitungen, die zu den entsprechenden Modellen der
Außeneinheiten verlegt werden müssen.
Mono AWHP 6 MR Elektrischer Anschluss einphasig
Mono AWHP 8 TR Elektrischer Anschluss dreiphasig
Den elektrischen Anschluss und die Steuerleitung bitte
getrennt voneinander verlegen.
6.4.3 Stellung der DIP-Schalter am Außengerät
Öffnen Sie die Revisionsklappe der Außeneinheit, an
der eingezeichneten Position befinden sich die
Steuerplatine. Rechts oben auf dieser Platine befinden
sich insgesamt 9 DIP-Schalterblöcke, deren
Schalterstellung überprüft werden muss. Die
Veränderungen der DIP-Schalter dürfen nur im
stromlosen Zustand durchgeführt werden. Ansonsten
werden die Veränderungen nicht übernommen
3 x 2,5 mm
Steuerleitung zweiadrig
2 x 1,5 mm
5 x 1,5 mm
Steuerleitung zweiadrig
2 x 1,5 mm
