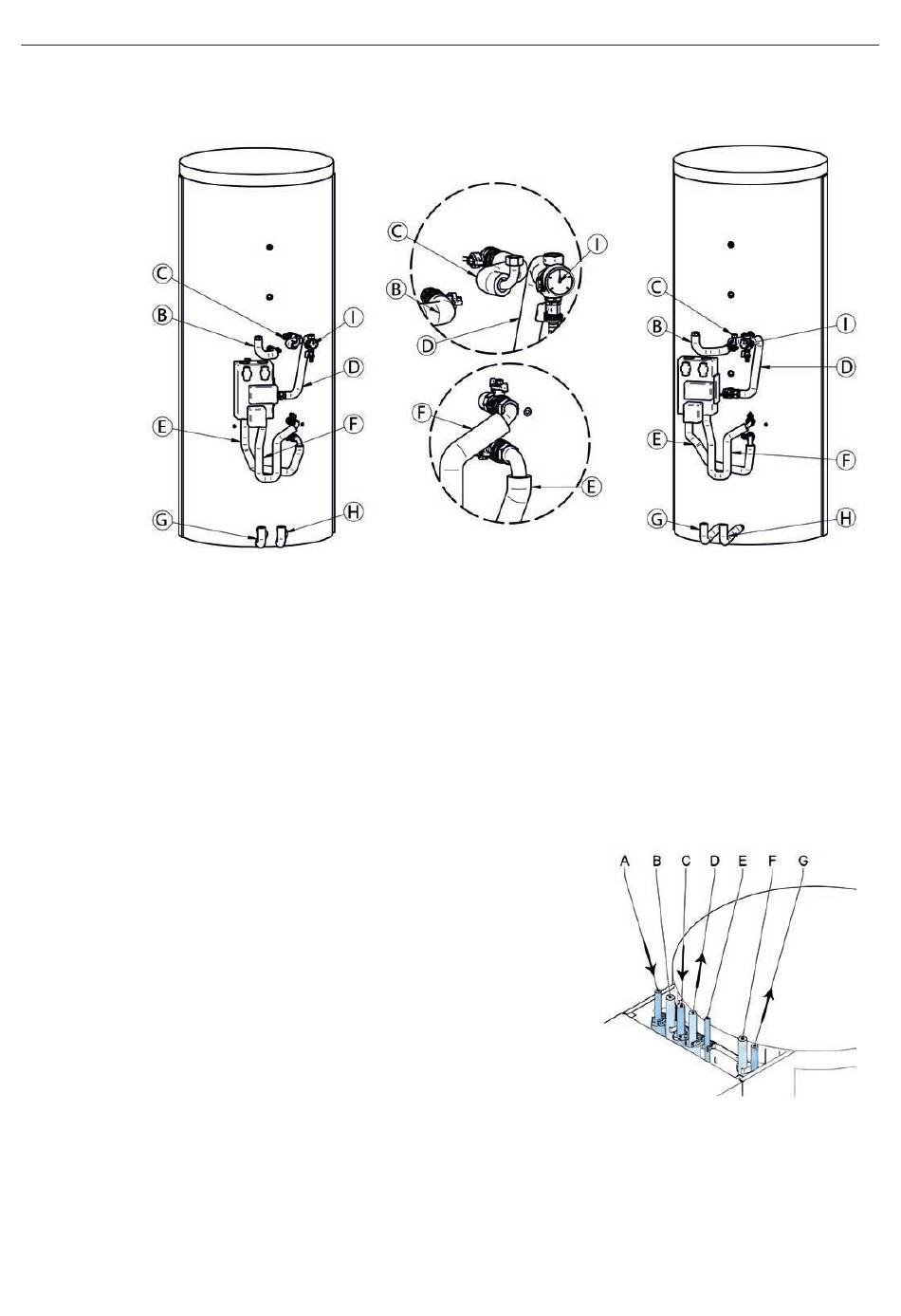

5.2.4 Anschlussleitungen am Speicher
B Vorlauf – Brennwertkessel zum Speicher
C Rücklauf – Speicher zum Brennwertkessel (WW-Bereitung)
D Rücklauf – Speicher zum Brennwertkessel (Heizung)
E Heizkreisrücklauf von der Heizkreisstation zum Speicher
F Heizkreisvorlauf vom Speicher zur Heizkreisstation
G Vorlauf Wärmepumpe von der Wärmepumpenstation zum Speicher
H Rücklauf Wärmepumpe vom Speicher zur Wärmepumpenstation
I
Verteiler mit Manometer
5.2.5 Anschlüsse nach oben
A
Vorlauf Wärmepumpe, ∅ 22 mm
B
Leerrohr 230 V
für maximal 2 Heizreise geeignet
C Rücklauf Heizkreis, ∅ 22 mm
D Vorlauf Heizkreis, ∅ 22 mm
E
Gasleitung, ∅ 18 mm
F
Leerrohr Fühlerkabel
für maximal 2 Heizkreise geeignet
G
Rücklauf Wärmepumpe, 22 mm
Beachten Sie bitte, dass Vor- und Rücklauf der
Wärmepumpe (A, G) entsprechend DIN EN
12828 nicht absperrbar ausgeführt sein dürfen.
