Installation CalentaHP 690

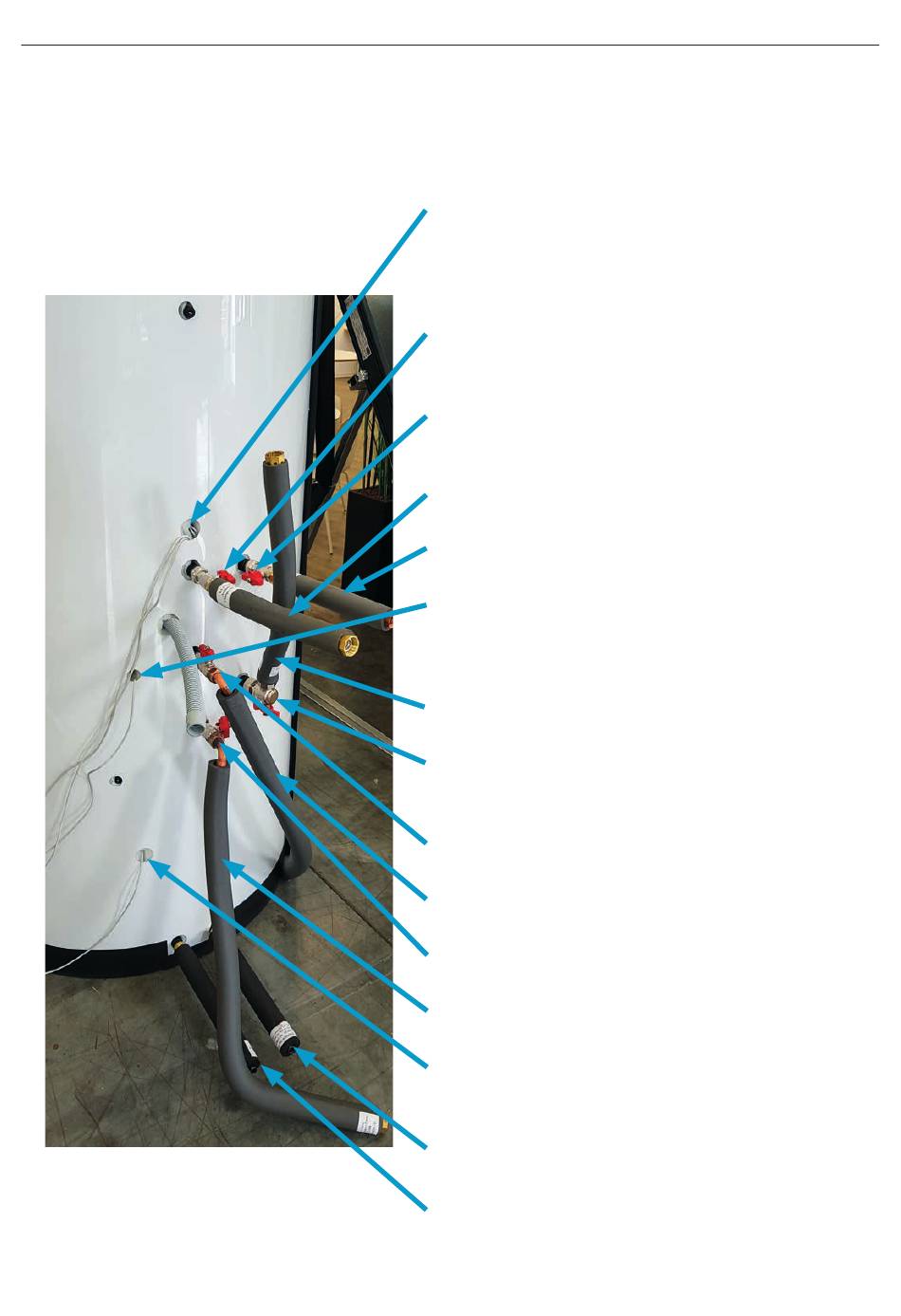

6.2.7 Installation der Kugelhähne, der Fühler und der Flexschläuche
Brauchwasserfühler BWF (im Lieferumfang
Calenta), Bezeichnung KVT 60 mit blauem
Stecker, Anschluss an Platine CB-03
(siehe Seite 50)
Kugelhahn 3/4"-AG, Vorlauf zum
Brennwertgerät
Kugelhahn 3/4"-AG, Warmwasserrücklauf
zum Kessel
Flexrohr DN16 x 350 mm
Flexrohr DN16 x 280 mm
Pufferfühler PF (im Lieferumfang Zubehör),
Bezeichnung KVT 60 ohne blauen Stecker,
Anschluss an Platine SCB-10 (siehe Seite 50)
Flexrohr DN16 x 550 mm
Eck-Kugelhahn 1"-IG, Heizungsrücklauf zum
Brennwertgerät
Kugelhahn 3/4"-AG, Heizkreisvorlauf
Flexrohr DN20 x 1.000 mm
Kugelhahn 3/4"-AG, Heizkreisrücklauf
Flexrohr DN20 x 1.000 mm
Speicherfühler S2 unten,
Bezeichnung PT 1.000
Flexrohr DN20 x 350 mm
Flexrohr DN20 x 350 mm
