Beschreibung CalentaHP 690
5.2.3 Anschlussleitungen im Anbaurahmen

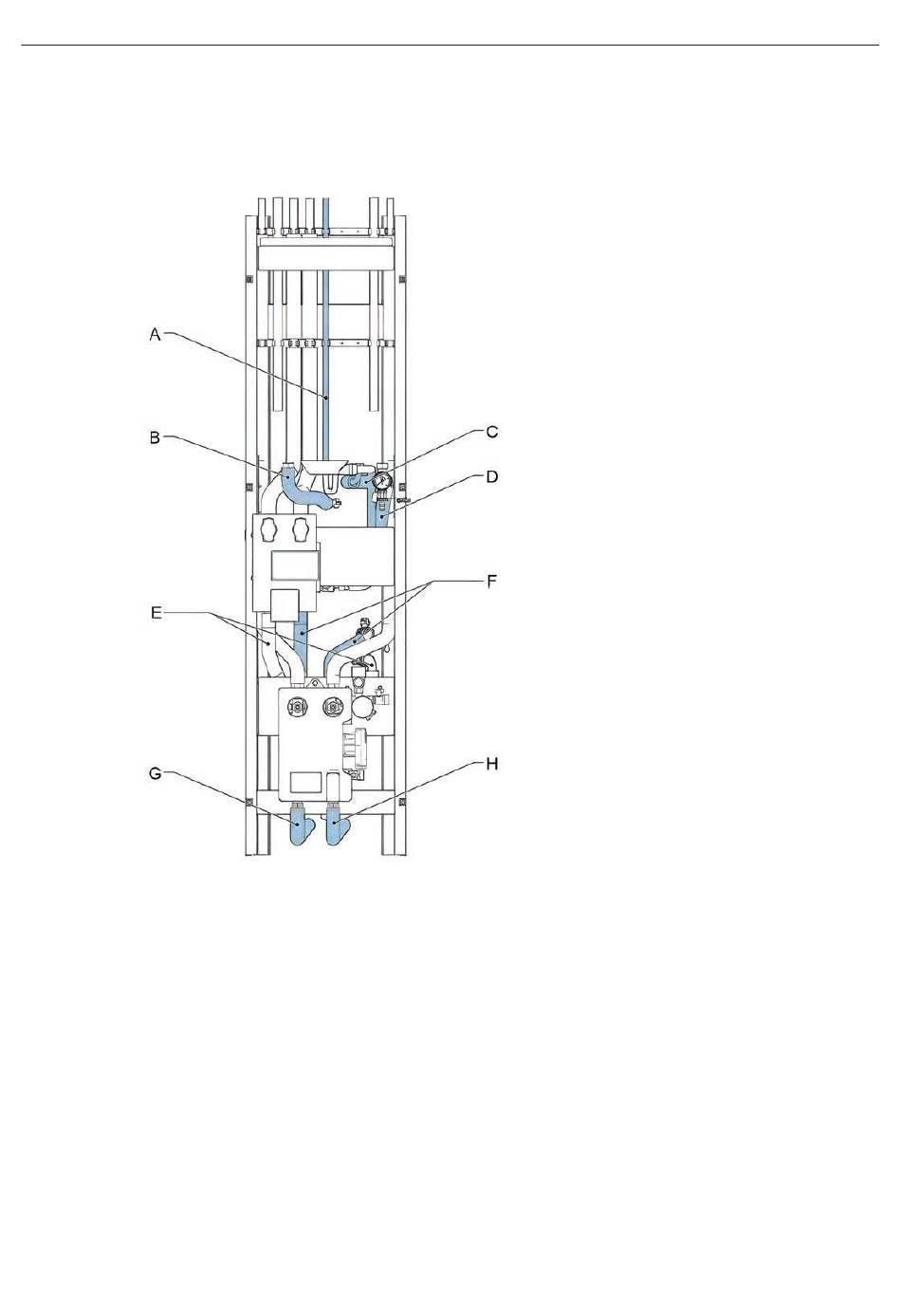

Die folgende Abbildung gibt einen Überblick über
die Rohre und Verbindungen des CalentaHP 390.
A Gasanschluss
B Vorlauf – Brennwertkessel zum Speicher
C Rücklauf – Speicher zum Brennwertkessel (WW-Bereitung)
D Rücklauf – Speicher zum Brennwertkessel (Heizung) mit Manometer
E Heizkreisrücklauf von Heizkreisstation zum Speicher
F Heizkreisvorlauf vom Speicher zur Heizkreisstation
G Vorlauf Wärmepumpe von der Wärmepumpenstation zum Speicher
H Rücklauf Wärmepumpe vom Speicher zur Wärmepumpenstation
