ESPAÑOL

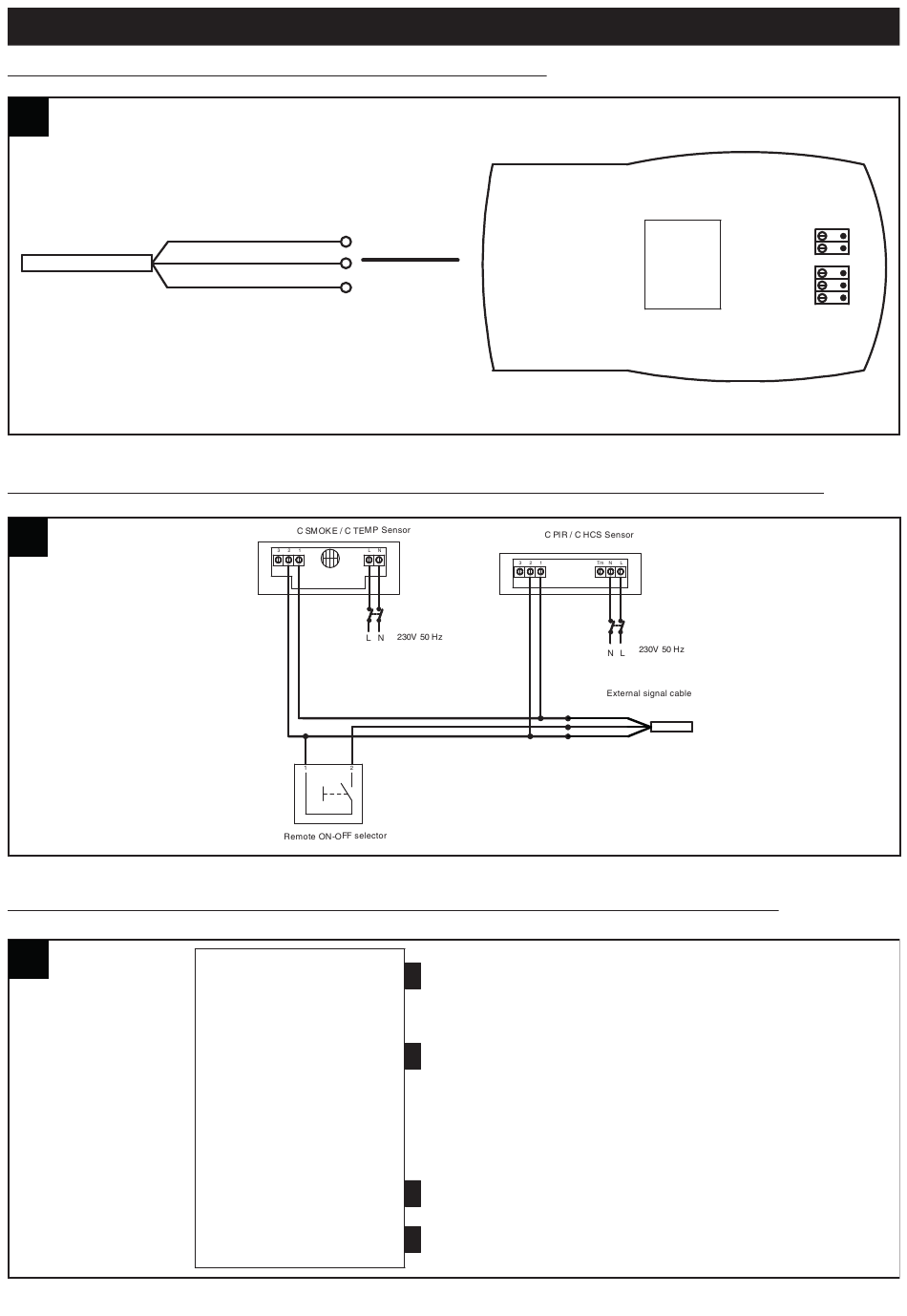

Conexiones eléctricas Vort HRI Phantom: Panel Instalador / Usuario
7 7
PANEL INSTALADOR / USUARIO
12V
sig
GND
Conexiones eléctricas Vort HRI Phantom: Conexión del cable de señal con sensores Vortice y ON-OFF
8 8
Conexiones eléctricas Vort HRI Phantom: Salida de cables HRI PHANTOM de la caja de cableado
9
52
SKW 22
A
A = CABLE PANEL DE CONTROL
7 7
B
B = CABLE ALIMENTACIÓN
D
D = CABLE DE SEÑAL EXTERNA
E
E = CABLE PRECALENTADOR (OPCIONAL)
brown / +12V dc
blue / signal
black/ GND
green
white
brown
