2 Monteringsvejledning til støvsuger Centix 20

2.1 Montering af holderen

Placer holderen, så der er rigeligt med plads over
og under det sted, hvor støvsugeren skal placeres.
Sørg for, at der er mindst 500 mm fri plads over
Centix 20-beholderen.
Markér placeringerne af de fi re skruehuller med
en kuglepen eller lignende. Find derefter egnede
skruer samt eventuelt rawlplugs til den type væg,
beslaget skal sidde på. Bor de fi re huller til holde-
ren. Skruehullernes diameter i holderen er 5 mm.
Placer holderen, så den store åbning peger opad,
se fi g. 1. Stram skruerne, så holderen sidder or-
dentligt fast (skruerne følger med støvsugeren).
2.3 Tilslutning af centralstøvsugeren
Centralstøvsugeren tilsluttes med sugerøret i øverste position og udblæsningsrøret
i nederste position. Sammenføjningen må ikke limes fast, men der kan
eventuelt anvendes tape, når enheden senere gennemgår service.
Sugerørsfatningen kan monteres to forskellige steder afhængigt af
i hvilken retning du ønsker at installere rørsystemet.
Sugerørsfatningen kan fl yttes på følgende måde:
1. Løsn sugerørsfatningen ved at skrue de fi re Torx-skruer af med en Torx
T20-skruetrækker eller en almindelig skruetrækker , fi g. 3.
2. Træk fatningen ud af maskinen, se fi g. 4.
3. Løsn den prop, der lukker af for det udtag, du ønsker at fl ytte sugerørs-
fatningen hen til. Skru de fi re Torx-skruer af. Fjern proppen fra maskinen.
4. Flyt sugerørsfatningen hen til det nye udtag. BEMÆRK! Fatningen er mærket "Up". Sørg for, at fatningen
monteres med "Up" vendt opad. Fastgør fatningen ved at montere de fi re skruer og stramme dem, fi g. 5.
5. Monter proppen på det udtag, hvor sugerørsfatningen tidligere sad. Skru den fast ved hjælp af de fi re skruer.
Udblæsningsrøret skal strammes godt til på væggen for at sikre, at det ikke kommer til at sidde løst på fatnin-
gen. Husk, at du skal kunne dreje det bøjede rør i forskellige retninger for at sikre et ordentligt rørføring. Tilslut
derefter udblæsningsrøret og lyddæmperen, fi g. 6. Monter centralstøvsugeren, så udblæsningsrøret er så kort
som muligt, maks. 10 meter. Tag hensyn til dine omgivelser i forbindelse med placering af udblæsningen. Derfor
bør du altid montere en lyddæmper.
Du kan fi nde yderligere oplysninger om montering og installation af rørsystemet og lavspændingsledningen i den
monteringsvejledning, der følger med rørpakken.

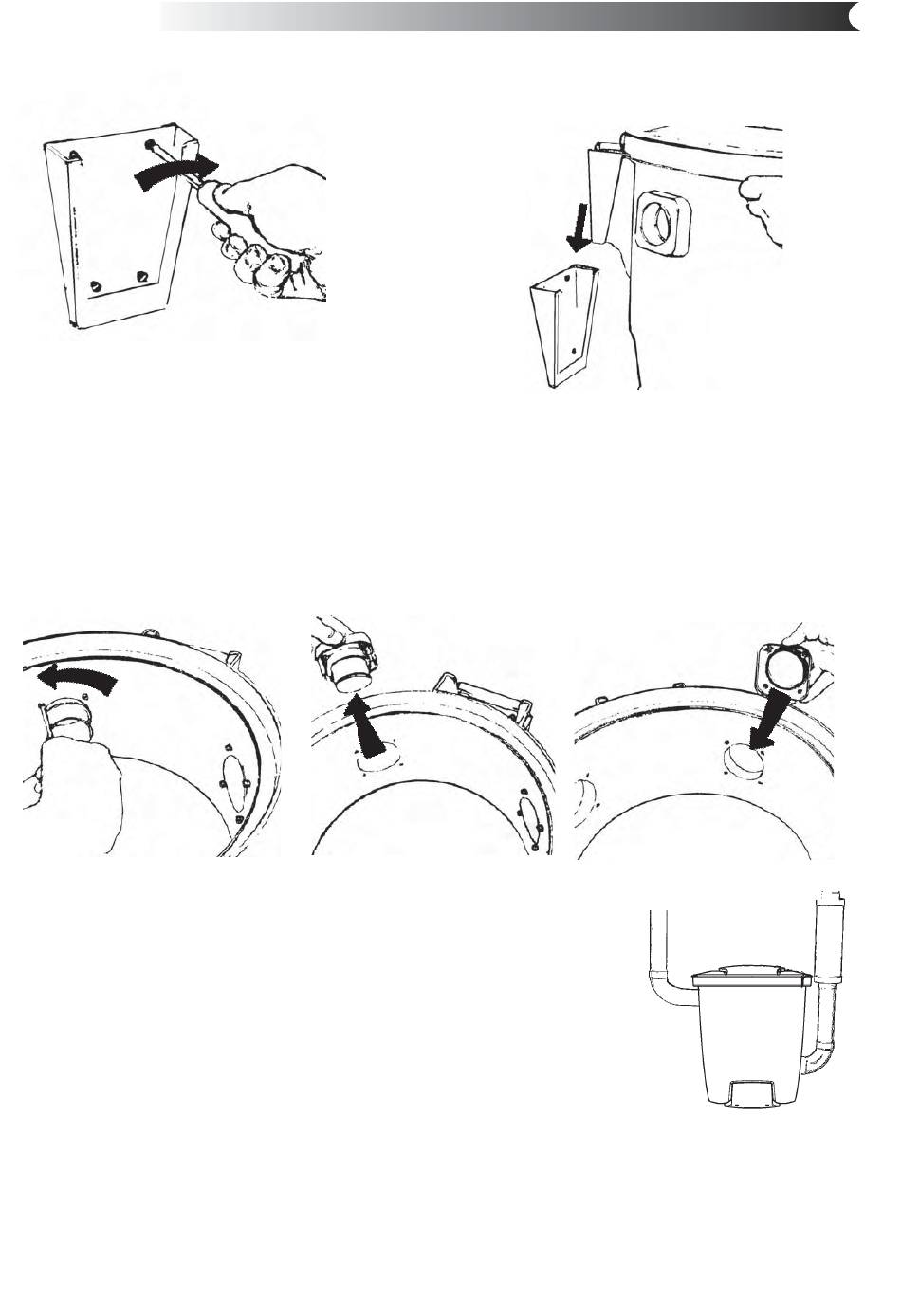

Fig. 1
Fig. 3
2.2 Placering af støvsugeren på holderen
Placer støvsugeren, så holderen befi nder sig direkte
over vægbeslaget, se fi g. 2. Sænk centralstøvsugeren
ned på holderen. Kontrollér, at den tilsvarende holder
på centralstøvsugeren holdes ordentligt på plads af
vægbeslaget.
Fig. 4 Fig. 5
57
Fig. 2
Indtag
Fig. 6
Udblæsning
