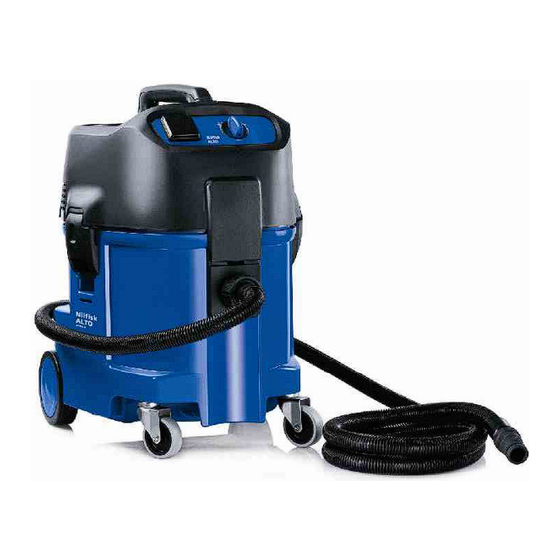

- Seite 1 ATTIX 5 Model: ATTIX 550-01 ATTIX 550-11 ATTIX 550-21 ATTIX 560-21 XC MOBILE ATTIX 560-31 XC ATTIX 590 CLEAN ROOM ATTIX 590-21 EC Stückliste Deutsch 02-08-2013 Ersatzteile unter www.gluesing.net Ersatzteile unter www.gluesing.net Ersatzteile unter www.gluesing.net...
-
Seite 2: Inhaltsverzeichnis
Inhalt ATTIX 5 Cabinet 550-01, 12 GALLON Cabinet 550-11, - 21, 12 - RFD Cabinet 560-21 XC, 12 GALLON RDFD Cabinet 560-31 XC, 12 GALLON AS/PE Gehäuse 590-21, EC 12 GALLON AS/E Base, motor, filter 550-01, -11, -21, 12 GALLON Base, motor 560-21 XC, -31 XC, 12 GALLON RDFD, 12 Filter, cleaning system 560-21 XC, -31 XC, 12 GALL Motor, Filter 590-21... -
Seite 3: Cabinet 550-01, 12 Gallon
02-08-2013 Cabinet 550-01, 12 GALLON ET-Liste-Nr. ATTIX55002 ATTIX 5 Ersatzteile unter www.gluesing.net... - Seite 4 02-08-2013 Cabinet 550-01, 12 GALLON ET-Liste-Nr. ATTIX55002 ATTIX 5 Artikelnr. Beschreibung 302000517 Faltschachtel 570x 490x 710 ATTIX 5 not shown 107402652 Haube mit Dämmeinlage 107402650 Grif f Set 909100084 Zy linderschraube DIN912-M6x140-12.9 302000380 Kabelhalter 145x57x45 302000756 Schaltkasten "ATTIX 5,7-01,0H,12Gall." 01,0H,12Gall." 550-1, 12 GALLON, 751-01 302000825 Elektronik Sof tstart 100-120V Set1 120V Set1...
-
Seite 5: Cabinet 550-11, - 21, 12 - Rfd
02-08-2013 Cabinet 550-11, - 21, 12 - RFD ET-Liste-Nr. ATTIX55004 ATTIX 5 Ersatzteile unter www.gluesing.net... - Seite 6 02-08-2013 Cabinet 550-11, - 21, 12 - RFD ET-Liste-Nr. ATTIX55004 ATTIX 5 Artikelnr. Beschreibung 107402652 Haube mit Dämmeinlage 107402650 Grif f Set 909100084 Zy linderschraube DIN912-M6x140-12.9 302000380 Kabelhalter 145x57x45 302000757 Schaltkasten "ATTIX 5,7-21,AS/E,12G.RD 21,AS/E,12G.RDF 550-21, 751-21, 12GALL.RDF 302001287 Schaltkasten "ATTIX 5,7-11,19Gall." 11,19Gall." 550-11 MOBIL,751-11, 19GALL.
-
Seite 7: Cabinet 560-21 Xc, 12 Gallon Rdfd
02-08-2013 Cabinet 560-21 XC, 12 GALLON RDFD ET-Liste-Nr. ATTIX56002 ATTIX 5 Ersatzteile unter www.gluesing.net... - Seite 8 02-08-2013 Cabinet 560-21 XC, 12 GALLON RDFD ET-Liste-Nr. ATTIX56002 ATTIX 5 Artikelnr. Beschreibung 107402652 Haube mit Dämmeinlage 302000382 Saugrohrhalter 560-21XC, 12GALL.RDFD 107402650 Grif f Set 302000380 Kabelhalter 145x57x45 302000757 Schaltkasten "ATTIX 5,7-21,AS/E,12G.RD 21,AS/E,12G.RDF 302000852 Elektronik Magnetsteuerung 120V Set1 g 120V Set1 100-120V 302000853 Elektronik Magnetsteuerung 230V Set1 g 230V Set1...
-
Seite 9: Cabinet 560-31 Xc, 12 Gallon As/Pe
02-08-2013 Cabinet 560-31 XC, 12 GALLON AS/PE ET-Liste-Nr. ATTIX56004 ATTIX 5 Ersatzteile unter www.gluesing.net... - Seite 10 02-08-2013 Cabinet 560-31 XC, 12 GALLON AS/PE ET-Liste-Nr. ATTIX56004 ATTIX 5 Artikelnr. Beschreibung 107402650 Grif f Set 302000824 Klebeschild "Vollabreinig ung" 302000380 Kabelhalter 145x57x45 302000758 Schaltkasten "ATTIX 5-31,12G" ,12G" 560-31XC, 12GALLON AS/PE Schaltkasten "ATTIX 19G.AS/PE2" 17 Gall. m. Bedienf eld 19GALLON AS/PE2 302000852 Elektronik Magnetsteuerung 120V Set1 g 120V Set1...
-
Seite 11: Gehäuse 590-21, Ec 12 Gallon As/E
02-08-2013 Gehäuse 590-21, EC 12 GALLON AS/E ET-Liste-Nr. ATTIX59002 ATTIX 5 Ersatzteile unter www.gluesing.net... - Seite 12 02-08-2013 Gehäuse 590-21, EC 12 GALLON AS/E ET-Liste-Nr. ATTIX59002 ATTIX 5 Artikelnr. Beschreibung 107402652 Haube mit Dämmeinlage 107402650 Grif f Set 909100084 Zy linderschraube DIN912-M6x140-12.9 302000380 Kabelhalter 145x57x45 302000757 Schaltkasten "ATTIX 5,7-21,AS/E,12G.RD 21,AS/E,12G.RDF 302001424 Elektronik EA. m.Drehz. EC 100-120V C 100-120V EC 12GALLON AS/E 302001425 Elektronik EA.
-
Seite 13: Base, Motor, Filter 550-01, -11, -21, 12 Gallon
02-08-2013 Base, motor, filter 550-01, -11, -21, 12 GALLON ET-Liste-Nr. ATTIX55008 ATTIX 5 Ersatzteile unter www.gluesing.net... - Seite 14 02-08-2013 Base, motor, filter 550-01, -11, -21, 12 GALLON ET-Liste-Nr. ATTIX55008 ATTIX 5 Artikelnr. Beschreibung 302000372 Trägerplatte 302000637 Dichtung Behälter 302000460 Dichtring 26783 Elektromotor?100 V/50, 60 Hz 100V/1200W 26784 Elektromotor?120 V/50, 60 Hz 110-120V/1200W 26785 Elektromotor?120 V/50, 60 Hz 120V/1000W 49594 Elektromotor 230/240 V 220-240V/1200W...
-
Seite 15: Base, Motor 560-21 Xc, -31 Xc, 12 Gallon Rdfd
02-08-2013 Base, motor 560-21 XC, -31 XC, 12 GALLON RDFD, 12 ET-Liste-Nr. ATTIX56006 ATTIX 5 Ersatzteile unter www.gluesing.net... - Seite 16 02-08-2013 Base, motor 560-21 XC, -31 XC, 12 GALLON RDFD, 12 ET-Liste-Nr. ATTIX56006 ATTIX 5 Artikelnr. Beschreibung 302000511 Trägerplatte 302000637 Dichtung Behälter 302000697 Dichtung Filter 26784 Elektromotor?120 V/50, 60 Hz 110-120V/1200W 49594 Elektromotor 230/240 V 220-240V/1200W Motor 230V 1400W 763-21 ED 26774 Satz Kohlebürsten FOR IDENTIF.LETTER "M"...
- Seite 17 02-08-2013 Filter, cleaning system 560-21 XC, -31 XC, 12 GALL ET-Liste-Nr. ATTIX56008 ATTIX 5 Ersatzteile unter www.gluesing.net...
- Seite 18 02-08-2013 Filter, cleaning system 560-21 XC, -31 XC, 12 GALL ET-Liste-Nr. ATTIX56008 ATTIX 5 Artikelnr. Beschreibung 302000511 Trägerplatte 302000512 Gegenhalter 72x32x52 909100137 Drahtschlauchklemme Ø19 Formschlauch Ø40x396 * SEE NOTE 303000516 Formschlauch Ø40x350 ** SEE NOTE 302000514 Dichtung f .Filtertrennung 302000387 X-Klappe 158x64x68 302000386 Deckel 211x151x118...
- Seite 19 02-08-2013 Motor, Filter 590-21 ET-Liste-Nr. ATTIX59008 ATTIX 5 Ersatzteile unter www.gluesing.net...
- Seite 20 02-08-2013 Motor, Filter 590-21 ET-Liste-Nr. ATTIX59008 ATTIX 5 Artikelnr. Beschreibung 302000372 Trägerplatte 302000637 Dichtung Behälter 302000460 Dichtring 107402629 MOTOR TURBINE 1000W 100/120V EC 12GALLON AS/E, 791-2M/B1*GB,110V* 60561 Motor 220/240V 1200W EC ( Ers. f . 43641) 590-21, 791-21,, 791-2M/B1*EU*GB,230V* 61167 Motorlagerring Set EC ölf est Motorlagerring Set EC Ölf 302000755 Verteilerleiste 6-pol.
- Seite 21 02-08-2013 Container 550-01, -11, -21, 12 GALLON, 12 GALLON ET-Liste-Nr. ATTIX55012 ATTIX 5 Ersatzteile unter www.gluesing.net...
- Seite 22 02-08-2013 Container 550-01, -11, -21, 12 GALLON, 12 GALLON ET-Liste-Nr. ATTIX55012 ATTIX 5 Artikelnr. Beschreibung 302000696 Behälter 302000349 Klammer 107409103 Lenkrolle D75X100 2 St. 107409103 Lenkrolle D75X100 2 St. 909100164 Senkschraube M8x25 107402649 Achse 20X1.5X440 909100085 Schraube P5x35 302000639 Rad Ø150x20 47302 Scheibe 28,6x20x1,3 302000701...
- Seite 23 02-08-2013 Container 560-21XC, -31XC, 12 GALLON AS/PE, 12 GAL ET-Liste-Nr. ATTIX56010 ATTIX 5 Ersatzteile unter www.gluesing.net...
- Seite 24 02-08-2013 Container 560-21XC, -31XC, 12 GALLON AS/PE, 12 GAL ET-Liste-Nr. ATTIX56010 ATTIX 5 Artikelnr. Beschreibung 302000696 Behälter 302000349 Klammer 107409103 Lenkrolle D75X100 2 St. 909100164 Senkschraube M8x25 107402649 Achse 20X1.5X440 909100085 Schraube P5x35 302000639 Rad Ø150x20 47302 Scheibe 28,6x20x1,3 302000701 Radkappe Ø115 302000728 Entsorgungssack Set5 ATTIX 5/50...
- Seite 25 02-08-2013 Behälter ATTIX 590-21, EC 12 GALLON AS/E ET-Liste-Nr. ATTIX59010 ATTIX 5 Ersatzteile unter www.gluesing.net...
- Seite 26 02-08-2013 Behälter ATTIX 590-21, EC 12 GALLON AS/E ET-Liste-Nr. ATTIX59010 ATTIX 5 Artikelnr. Beschreibung 302000696 Behälter 302000349 Klammer 107409103 Lenkrolle D75X100 2 St. 909100164 Senkschraube M8x25 107402649 Achse 20X1.5X440 909100085 Schraube P5x35 302000639 Rad Ø150x20 47302 Scheibe 28,6x20x1,3 302000701 Radkappe Ø115 302000527 Filtersack Set[5x] "ATTIX 5"...
- Seite 27 02-08-2013 Handle 550-11 mobil ET-Liste-Nr. ATTIX55014 ATTIX 5 Ersatzteile unter www.gluesing.net...
- Seite 28 02-08-2013 Handle 550-11 mobil ET-Liste-Nr. ATTIX55014 ATTIX 5 Artikelnr. Beschreibung 302001099 Schubbügel 302001102 Hülse ø38x90 302001100 Schubbügel Links 302001101 Schubbügel Rechts 5187 Linsensenkschraube M6x12 302000769 Halter 46x20x19 Zubehörnetz 909100160 Schraube M6x45 302001098 Lasche 2,5x49x20x17 8917 Sechskantschraube DIN933-M6x12-8.8 12 ISO 4017 zn Ersatzteile unter www.gluesing.net...
- Seite 29 02-08-2013 Zubehör ATTIX 550, 751 ET-Liste-Nr. ATTIX55024 ATTIX 5 Ersatzteile unter www.gluesing.net...
- Seite 30 02-08-2013 Zubehör ATTIX 550, 751 ET-Liste-Nr. ATTIX55024 ATTIX 5 Artikelnr. Beschreibung 25537 Saugschlauch Ø36x4000 Kpl. 302001677 Saugschlauch Ø36x3500 Kpl. 751-71 46948 Saugschlauch Ø 36 mm x 3 m 11985 Saugschlauch Ø 36 mm x 1 m Meterware 6429 Saugschlauch Ø36 Hitzebeständig beständig u. ölf est, Mewa 751-71 15102 Muf f e Ø...
- Seite 31 02-08-2013 Zubehör ATTIX 560, 761, 763 ET-Liste-Nr. ATTIX56016 ATTIX 5 Ersatzteile unter www.gluesing.net...
- Seite 32 02-08-2013 Zubehör ATTIX 560, 761, 763 ET-Liste-Nr. ATTIX56016 ATTIX 5 Artikelnr. Beschreibung 302000477 Bodendüse 260xØ36 15805 Saugschlauch Ø36x3000 Kpl. l. 11985 Saugschlauch Ø 36 mm x 1 m Meterware * SEE NOTE 15102 Muf f e Ø 50/36 mm 11597 Muf f e D36 Düsenseite weich PVC 26601 Schlauch-Garnitur Ø32...
- Seite 33 02-08-2013 Zubehör ATTIX 590, 791 ET-Liste-Nr. ATTIX59020 ATTIX 5 Ersatzteile unter www.gluesing.net...
- Seite 34 02-08-2013 Zubehör ATTIX 590, 791 ET-Liste-Nr. ATTIX59020 ATTIX 5 Artikelnr. Beschreibung 15325 Saugschlauch Ø 27 mm x 3,5 m 590-21, 791-21 15326 Saugschlauch Ø 27 mm x 1 m 590-21, 791-21 63509 Muf f e Ø 27 mm ück Ø27 590-21, 791-21 107404520 Muf f e Ø...
- Seite 35 02-08-2013 EMPFOHLENE ERSATZTEILE ET-Liste-Nr. ATTIX55030 ATTIX 5 Keine Zeichnung zur ET-Liste Ersatzteile unter www.gluesing.net...
- Seite 36 02-08-2013 EMPFOHLENE ERSATZTEILE ET-Liste-Nr. ATTIX55030 ATTIX 5 Artikelnr. Beschreibung 302000460 Dichtring 107400267 Anschlussleitung CH 3G1.0 CH 107400270 Kabel H05RR-F 3G1,5 BS1 363 GB GB,230V 107400271 Kabel H07BQ-F 3G2.5 GB GB,110V 107400574 CORD H05BQ-F 3G1.0 CEE GB 110 107402619 SCREENING FILTER KIT 590-21, 791-21, 791-2M/B1EUGB,230V 107402622 Strömungswächter KIT...
- Seite 37 02-08-2013 EMPFOHLENE ERSATZTEILE ET-Liste-Nr. ATTIX55030 ATTIX 5 Artikelnr. Beschreibung 302000512 Gegenhalter 72x32x52 302000527 Filtersack Set[5x] "ATTIX 5" Set 5 302000627 Elektronik EA.m.Drehz. 110-120V Set1 10-120V Set1 100-120V, 12GALL.RDF 302000628 Schalter 20-240V Set1 220-240V, 550-21, 751-21 302000637 Dichtung Behälter 302000639 Rad Ø150x20 302000683 Steckdose 2-polig+PE 10A/250V *DK* /250V *DK* 302000685...
