3.3 Installation av
sugdosorna
Sugdosorna består av följande komponenter:
1. Sugdosa (10)
2. Monteringsram (11)
3. 90°-böj, kort (12)

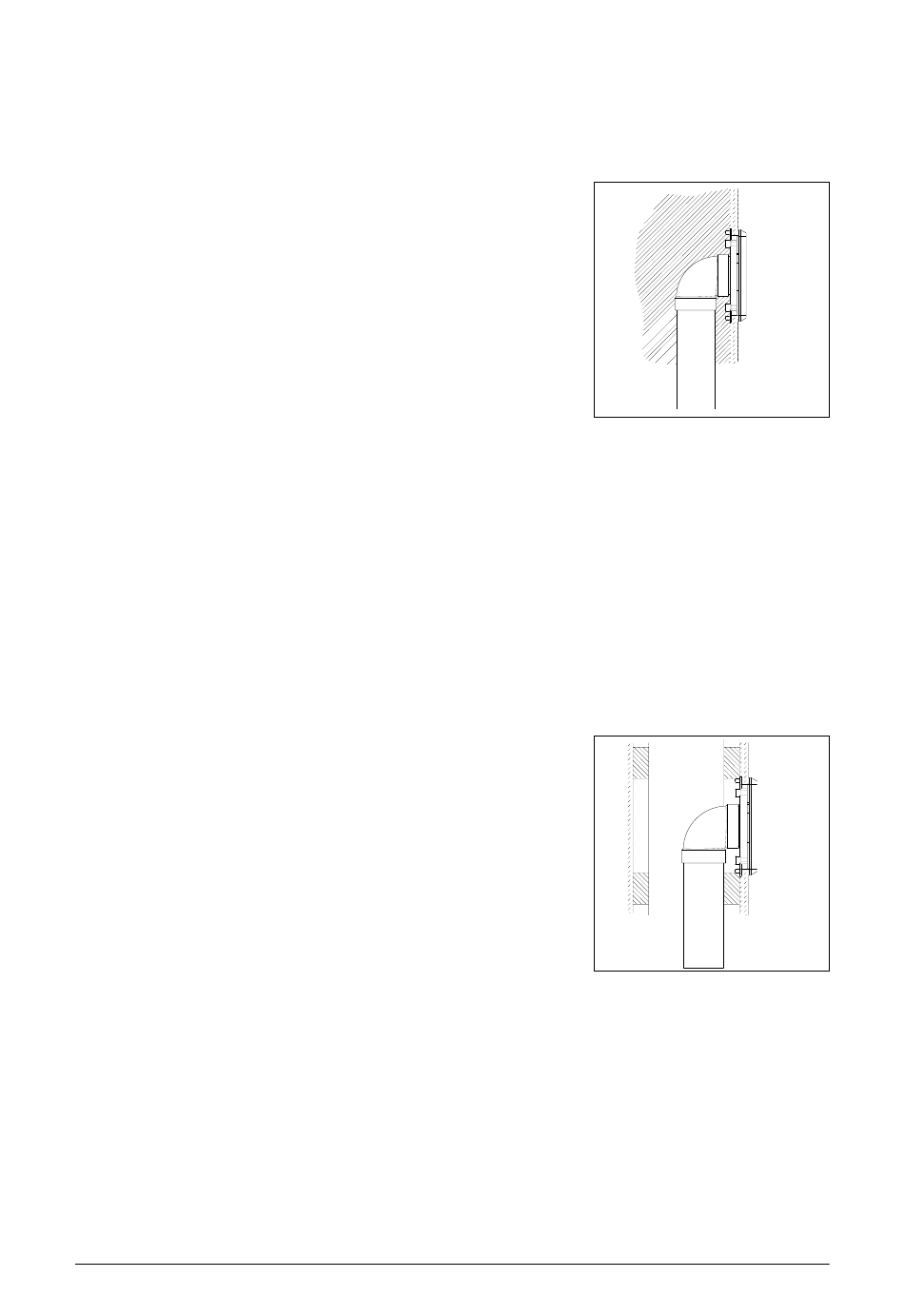

Dold installation av sugdosa
Monteringsramen (11) fixeras i
jämnhöjd med putsen.
1. Före putsningen ska skydds-
locket (9) monteras på mon-
teringsramen, för att monte-
ringsramen inte ska skadas
eller smutsas ner.
2. När väggen är färdigputsad
kan skyddslocket tas bort.
3. Skjut in sugdosans (10) stuts tillräckligt långt i O-ring-tätningen
så att en perfekt avtätning är säkerställd.
4. Anslut sugdosan till manöverledningen.
5. Skruva ihop sugdosan (10) med monteringsramen (11). För detta
ändamål medföljer speciella skruvar med färgat huvud.
Installation av sugdosor i trä-
väggar
Gå tillväga på följande sätt om
sugrören har installerats mellan
dubbla träväggar:
1. Gör ett urtag med måtten 61
mm x 109 mm i träväggen.
2. Bryt bort sidodelen på mon-
teringsramen, såsom bes-
krivs under Tips + råd.
3. Limma fast 90°-böjen (12) på
monteringsramen (11). Se till att böjen har rätt läge.
4. För nu in monteringsramen genom urtaget i väggen.
5. Sätt fast 90°-böjen på det befintliga röret (1).
6. Skruva fast sugdosan (10) på monteringsramen (11).
Om insyn mellan träväggarna är möjlig, kan sugdosan även instal-
leras först och därefter skjuts sugröret på 90°-böjen.
