2.3
Montage
Vor der Endmontage empfehlen wir sowohl Fenster rahmen als auch den
Insektenschutz zu reinigen.

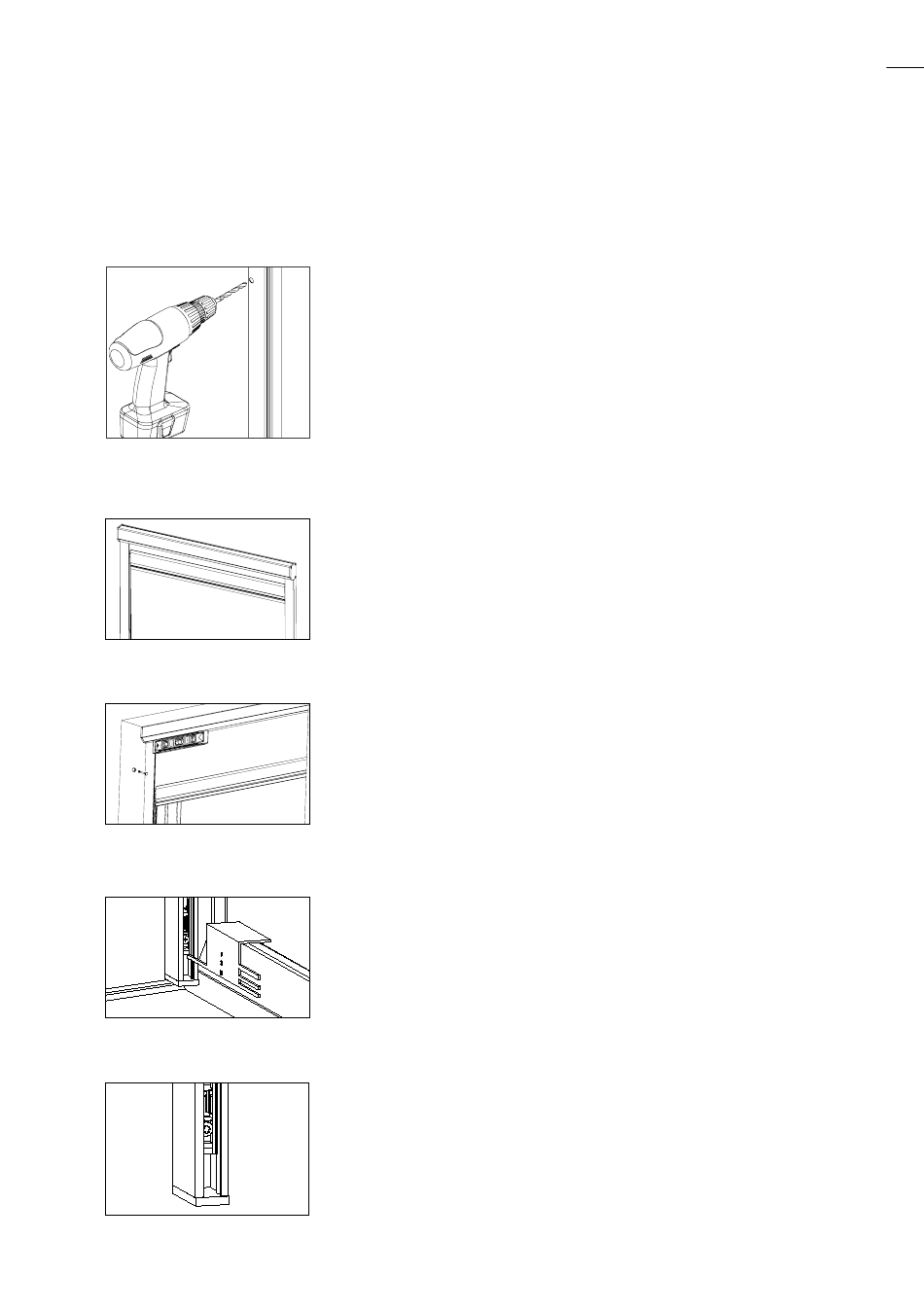

Abb. 2: Führungsschienen mit
Befestigungsbohrungen
versehen
Abb. 3: Kasten auf Führungs-
schiene stecken
Abb. 4: Führungsschiene mit
dem Untergrund befestigen
Abb. 5: Positionierlehre
auflegen
Abb. 6: Endleistenraster
Zu Abb. 2:
Falls die seitlichen Führungsschienen des Insekten-
schutz-Rollos nicht vorgebohrt bestellt sind,
versehen Sie die Führungsschienen mit Befesti-
gungsbohrungen (ø 5,0 mm) in der Hohlkammer,
welche sich im äußeren Bereich der Führungsschie-
nen befindet. Anschließend Bohrungslöcher für
Abdeckkappen aufbohren
(ø 9,8 mm), z.B. mit Stufenbohrer ø 5,0 x 9,8 mm.
Zu Abb. 3:
Stecken Sie den Kasten auf die Führungsschienen,
sodass in den Führungsschienen die schwarze
Bürstendichtung vorne und die graue Bürstendich-
tung zum Fenster hin hinten liegt.
Zu Abb. 4:
Heben Sie nun das gesamte Element in die Laibung
(gewünschte Position) und befestigen Sie nun die
Führungsschienen des Rollos mit dem Untergrund.
Zu Abb. 5:
Bei der Montage auf dem Fenster ist die Positionier-
lehre zur richtigen Anordnung der Endleistenraster
erforderlich. Je nach Größe der Fase bzw. Abrun-
dung am Blendrahmen muss der entsprechende
Positionierfinger an der Positionierlehre ausgewählt
werden. Positionierlehre auf dem Blendrahmen so
auflegen, dass der jeweilige Positionierfinger in die
Laufkammer der Führungsschiene ragt.
Zu Abb. 6:
Den Endleistenraster finden Sie hinter der Bürsten-
dichtung, im unteren Bereich der Führungsschiene.
Benutzen Sie hierzu einen
Torx Schraubendreher.
Insektenschutz-Rollo
9
