2 Installation und Montage
10

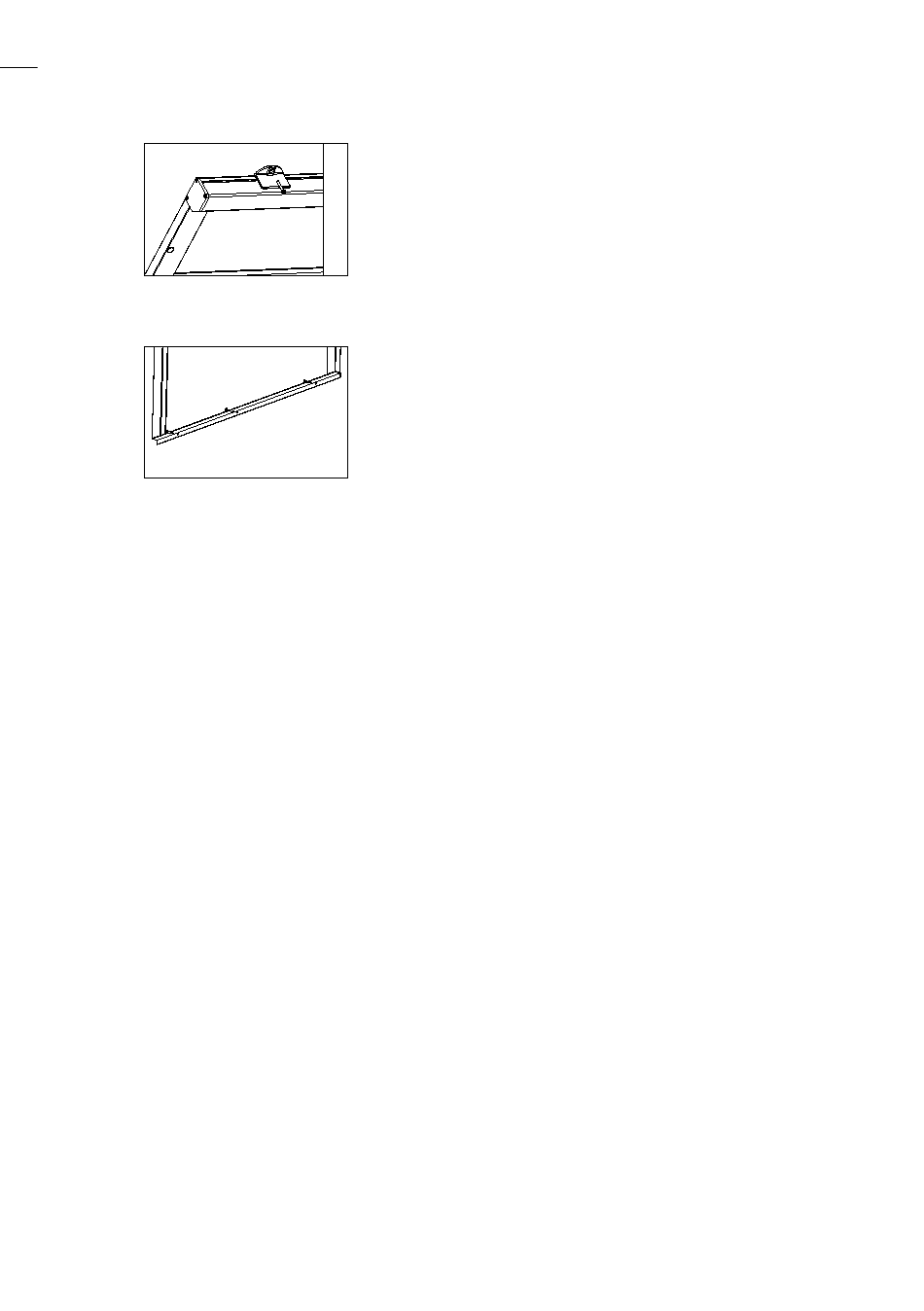

Abb. 7: Kunstoffwinkel am
Untergrund befestigen
Abb. 8: Winkelprofil am
Untergrund befestigen
Bei R-1 ist der Endanschlag-Raster unten werkseitig
eingestellt (R-2 ist 20 cm hochgesetzt). Falls Sie den
Endanschlag jedoch verstellen möchten, müssen
Sie die Klemmschrauben der Endraster, welche sich
in den Führungsschienen befinden, lösen, um die
Raster auf gleicher Höhenposition verschieben zu
können. Anschließend fixieren Sie die Endraster mit
den Klemmschrauben und drehen sie behutsam an.
Zu Abb. 7:
Bei der Montage eines R-3 Rollos werden zusätzlich
die Kunststoffwinkel des Kasten am Untergrund
befestigt.
Zu Abb. 8:
Anschließend versehen Sie das Winkelprofil mit
Bohrlöchern, heben es an die Unterkante der Füh-
rungsschienen und zeichnen die Befestigungsboh-
rungen an. Befestigen Sie nun das Winkelprofil am
Untergrund.
Funktionalität und Dichtheit überprüfen.
