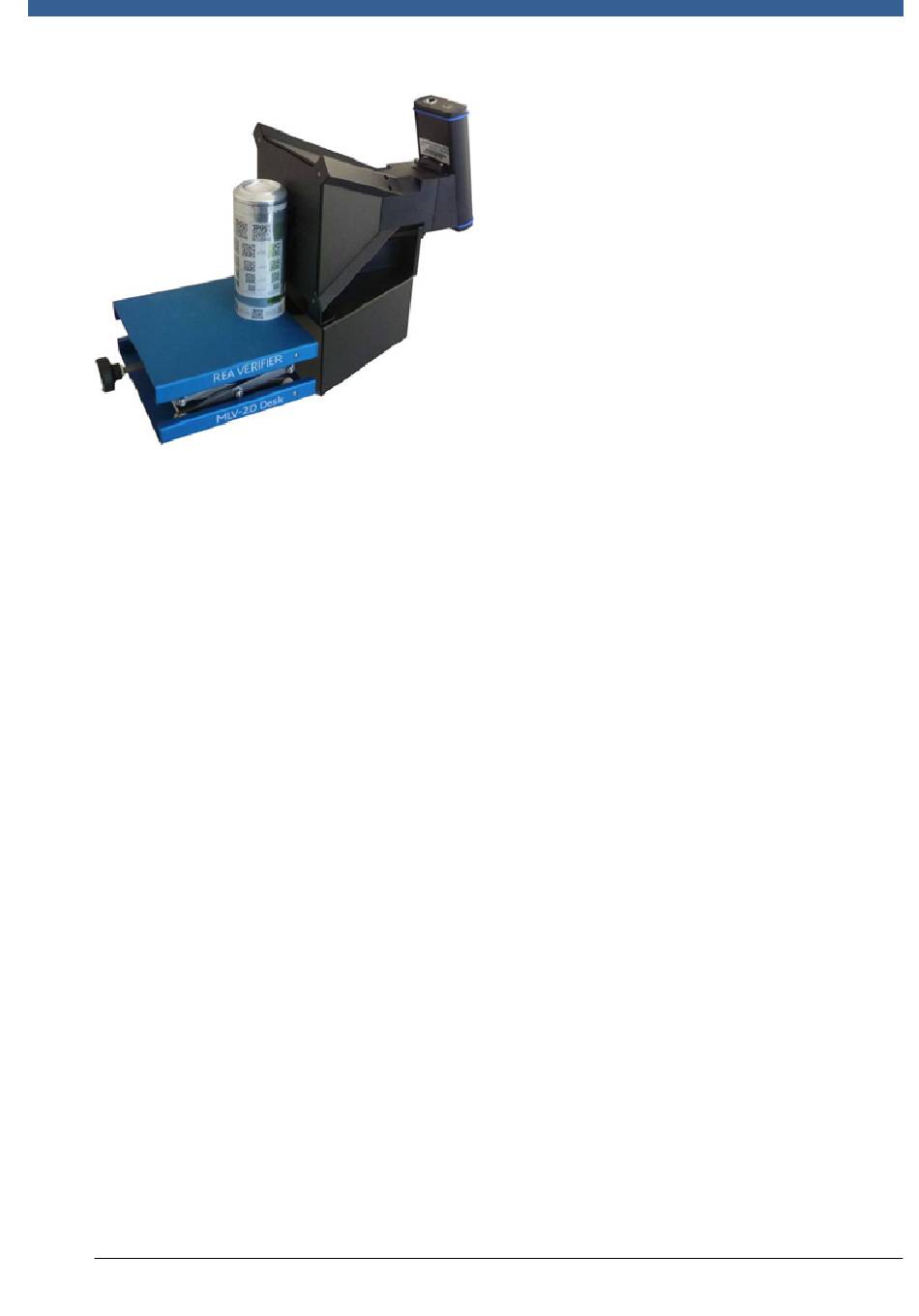

Bild: Anwendung mit Messtisch
Das Netzwerkkabel darf immer erst nach dem Abschalten des Gerätes entfernt
werden. Wenn das Kabel vorher entfernt wird kann es zu Datenfehlern und damit
Fehlern in der Anwendung kommen.
5.2

Checkliste zur Messung

Folgende Punkte sollen für die Ausführung korrekter Messungen immer beachtet
werden:
1. Der Abstand zwischen dem Code und dem Gerät darf nur geringfügig variieren.
Die Tiefenschärfe ist, bedingt durch den geringen Abstand zwischen Objektiv
und Prüfbereich auf +/- 1 mm begrenzt.
2. Der Code soll immer in der Mitte des Messbereichs zentriert positioniert werden.
3. Der Code soll möglichst parallel bzw. im 90° Winkel zum Sichtfeld ausgerichtet
werden um Ungenauigkeiten durch Treppenstufeneffekte an den Codekanten zu
minimieren.
4. Die automatische Lagebestimmung legt den Messbereich für 2D Codes und
Strichcodes fest. Der Messbereich bei 2D Codes wird durch ein eingeblendetes
grünes Quadrat angezeigt und bei Strichcodes durch rote Messlinien. Das
Quadrat muss den Code jeweils parallel zu den Codeseiten umschließen.
Die Messlinien müssen die Striche des Codes im 90° Winkel kreuzen.
Wenn das nicht der Fall ist, muss der Messbereich manuell festgelegt werden.
(siehe Kapitel 7.5)
© REA Elektronik GmbH, D-64367 Mühltal --- Handbuch REA MLV-2D Version 3 - 21.12.2015
REA
VERIFIER
Seite 25 von 99
