Anschließen
Das REA MLV-2D wird mit zwei identischen Netzwerkkabeln ausgeliefert.

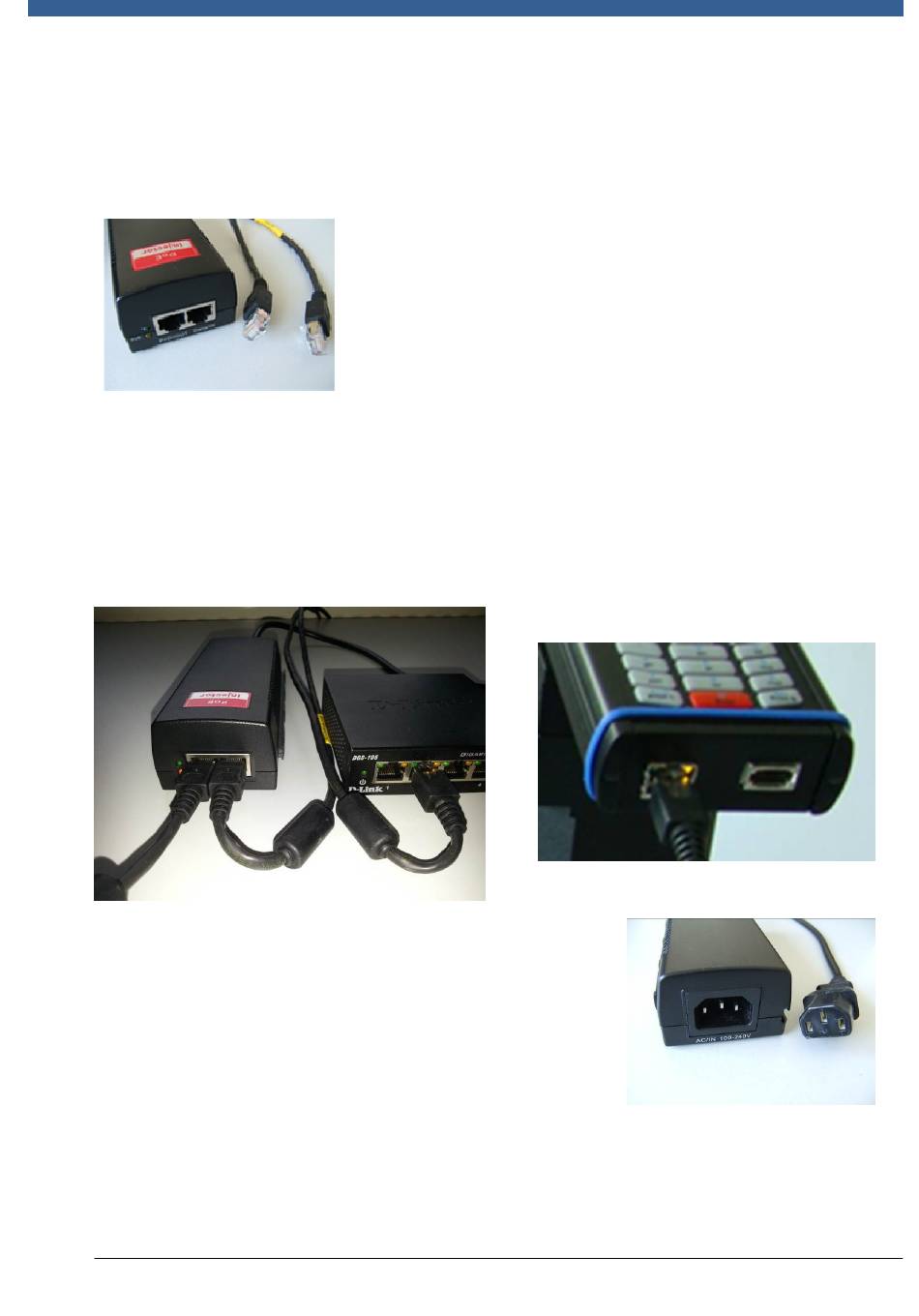

Bild Netzwerkkabel
Das REA MLV-2D wird mit einem der zwei Ethernetkabeln mit dem PoE Netzteil
verbunden. Die Buchse, die am Netzteil mit „P+D/OUT" beschriftet ist, ist für die
Verbindung zum Gerät vorgesehen. Wenn die andere Buchse „Data/In" benutzt wird,
erhält das Gerät keine Stromversorgung.
Die Buchse „Data/In" am PoE Netzteil wird mit dem zweiten Netzwerkkabel und mit
dem Computer verbunden (direkt oder indirekt).
Das linke Bild zeigt Beispielhaft den Anschluss der Data-
In Buchse an die Netzwerkinstallation (hier durch den
Ethernet Switch dargestellt).
Das Netzteil verfügt über eine Kaltgerätebuchse zum
Anschluss an das Stromnetz. Das Netzkabel wird passend
zum Länderstandard mitgeliefert.
Der Buchsentyp ist C14 (IEC-60320) Der Steckertyp ist
C13.
Bild Buchse, Kaltgeräte Netz-Stecker
Die Stromversorgung per PoE hat die Eigenschaft, dass das Netzteil zuerst prüft, ob
ein angeschlossenes Gerät für eine PoE Stromversorgung konstruiert ist. In diesem
