Montage
Einbauort
(Falleitungen)
Statischer Nullpunkt-
abgleich, Absperrventile
Vorratstank
Meßaufnehmer
Blende
Rohrverengung
Ventil
Abfüllbehälter
Bei geeichten Promass 64-Meßgeräten ist
ein Nullpunktabgleich nicht mehr möglich!
Statischer Nullpunktabgleich nur bei
v
= 0 m/s durchführen!
Meßrohr
6

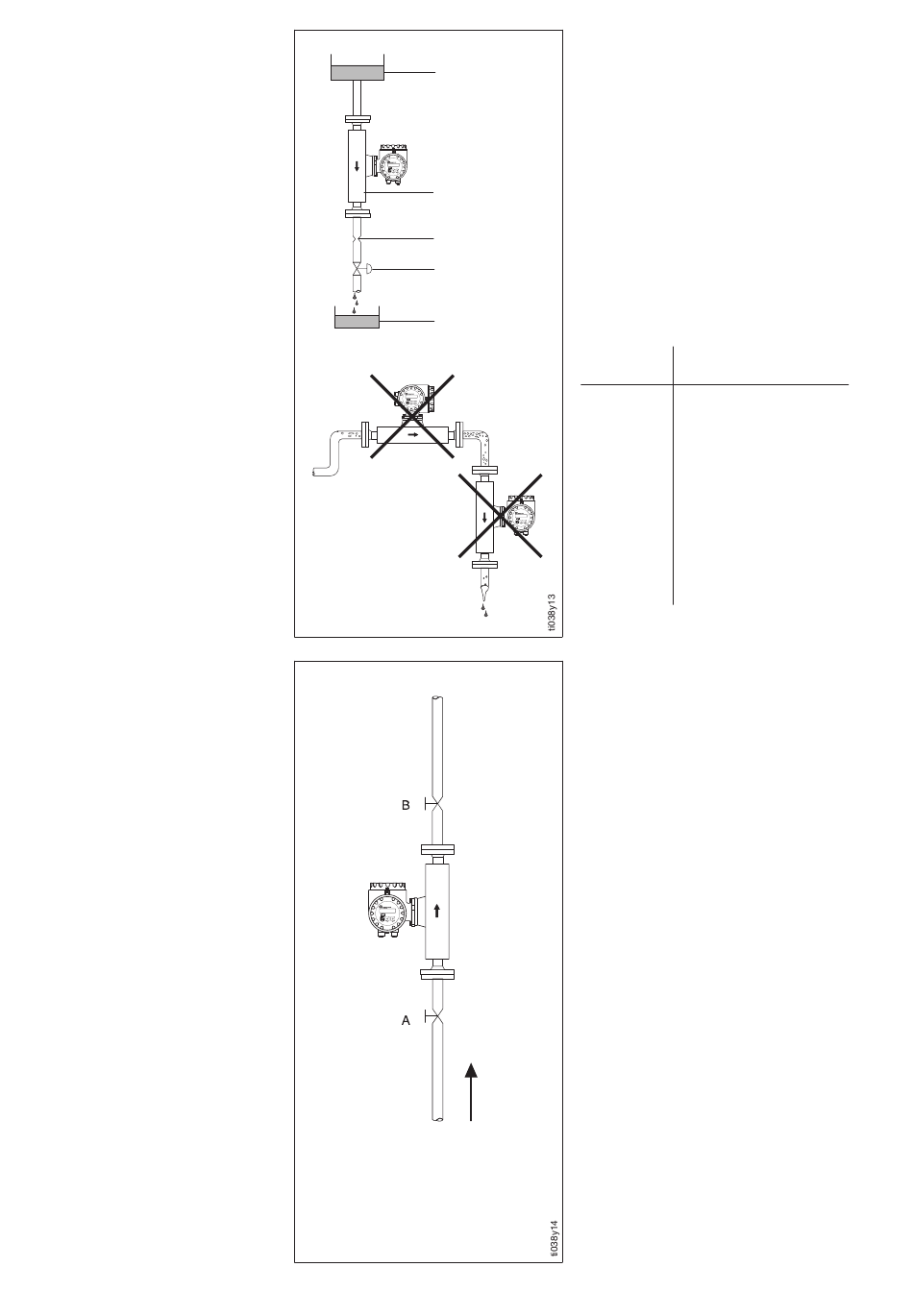

Einbauort
Luftansammlungen oder Gasblasen-
bildung im Meßrohr können zu erhöhten
Meßfehlern führen. Deshalb sind folgen-
de Einbauorte zu vermeiden:
• Kein Einbau am höchsten Punkt einer
Rohrleitung.
• Kein Einbau unmittelbar vor freiem
Rohrauslauf in einer Falleitung.
Der nebenstehende Installationsvor-
schlag ermöglicht dennoch den Einbau
in eine offene Falleitung. Rohrverengun-
gen oder die Verwendung einer Blende
mit kleinerem Querschnitt als die Nenn-
weite, verhindern das Leerlaufen des
Meßaufnehmers während der Messung.
Nennweite
Ø Blende/
Rohrverengung
DN
2
1,5 mm
DN
4
3 mm
DN
8
6 mm
DN
15
10 mm
DN
25
14 mm
DN
40
22 mm
DN
50
28 mm
DN
80
50 mm
DN 100
65 mm
Nullpunktabgleich
Um eine bestmögliche Meßgenauigkeit
auch bei sehr niedrigen Durchflußraten
sicherzustellen, empfehlen wir nach
dem Einbau des Meßgerätes einen
Nullpunktabgleich durchzuführen.
Der Nullpunktabgleich findet bei
vollständig gefüllten Meßrohren und
"Nulldurchfluß" statt.
Dazu können beispielsweise Absperr-
ventile vor und/oder hinter dem
Meßaufnehmer vorgesehen werden
(oder bereits vorhandene Ventile und
Schieber benutzt werden).
Normaler Meßbetrieb
• Ventile A und B offen
Nullpunktabgleich mit Pumpendruck
• Ventil A offen
• Ventil B geschlossen
Nullpunktabgleich ohne Pumpendruck
• Ventil A geschlossen
• Ventil B offen
