Endress+Hauser promass 64 Technische Information Seite 12

Abmessungen
Promass 64 M, F
Hinweis!
Abmessungsdaten von
Ex-Geräten finden Sie
in separaten Dokumenta-
tionen, die Sie bei E+H
anfordern können.

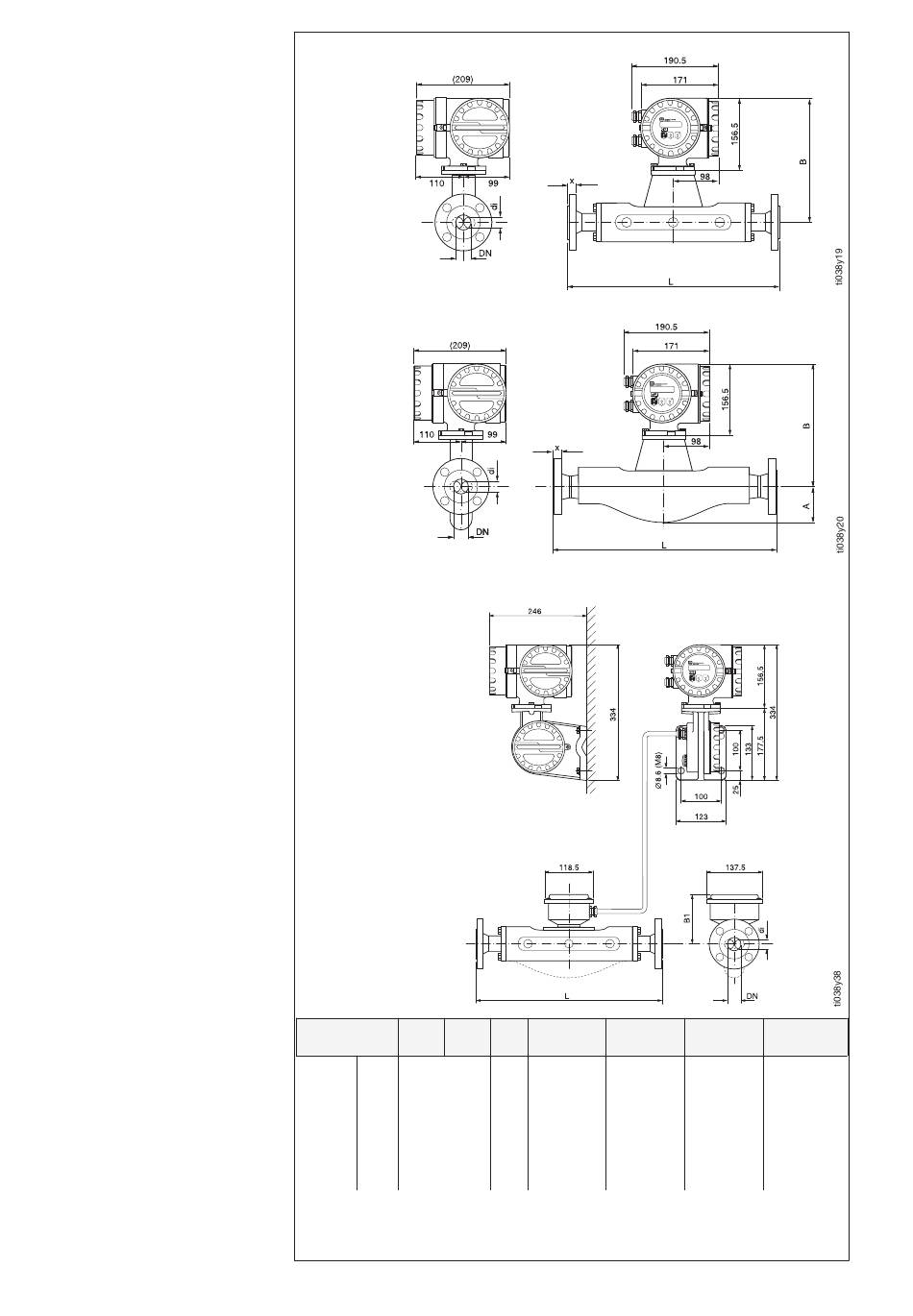

Maßbild Promass 64 M/F
(alle Maße in mm)
Kompakt-Ausführung
Promass M
DN 8...80
Promass F
DN 8...100
Getrennt-Ausführung
Nennweite L x
DIN ANSI
⁄
3
DN 8 "
8
⁄
1
DN 15 "
2
DN 25 1" Maße abhängig
⁄
1
DN 40 1 " von den Prozeß-
2
DN 50 2" anschlüssen
DN 80 3" (siehe nach-
DN 100* 4" * folgende Seiten)
DN 100 4"
DN 150** 6" **
(...) Angaben für Promass F; Nennweite DN 8 standardmäßig mit DN 15 Flanschen;
* DN 100 / 4": Nennweite DN 80 / 3" mit DN 100 / 4" Flanschen;
** DN 150 / 6": Nennweite DN 100 / 4" mit DN 150 / 6" Flanschen;
12
A B B1
[mm] [mm] [mm]
75 262,5 (262,5) 113,0 (113,0)
75 264,5 (262,5) 114,5 (113,0)
75 268,5 (262,5) 119,0 (113,0)
105 279,5 (267,5) 130,0 (118,0)
141 289,5 (279,5) 140,0 (130,0)
200 305,5 (301,0) 156,0 (151,5)
200 305,5 (301,0) 156,0 (151,5)
247 – (320,0) – (163,0)
247 – (320,0) – (163,0)
*** Gewicht für Kompakt-Ausführung
di Gewicht ***
[mm] [kg]
5,53 (5,35) 11 (11)
8,55 (8,30) 12 (12)
11,38 (12,00) 15 (14)
17,07 (17,60) 24 (19)
25,60 (26,00) 41 (30)
38,46 (40,50) 67 (55)
38,46 (40,50) 71 (61)
– (51,20) – (96)
– (51,20) – (108)
