Siemens SIMOGEAR BA 2331 Originalbetriebsanleitung

Siemens SIMOGEAR BA 2331 Originalbetriebsanleitung

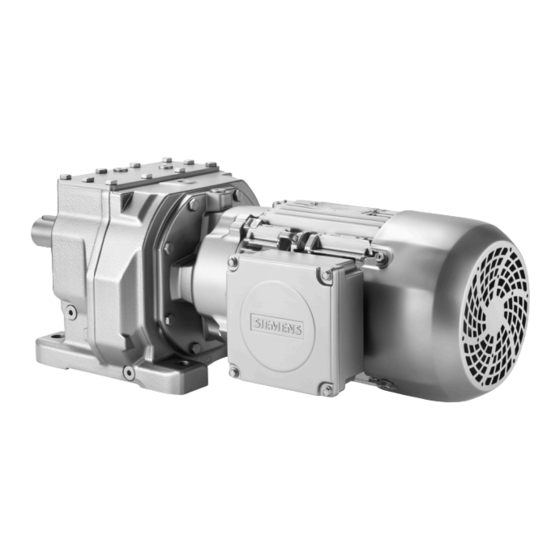

Getriebmotor mit drive-cliq drehgeber
Vorschau ausblenden Andere Handbücher für SIMOGEAR BA 2331:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIMOGEAR BA 2331

Inhaltszusammenfassung für Siemens SIMOGEAR BA 2331

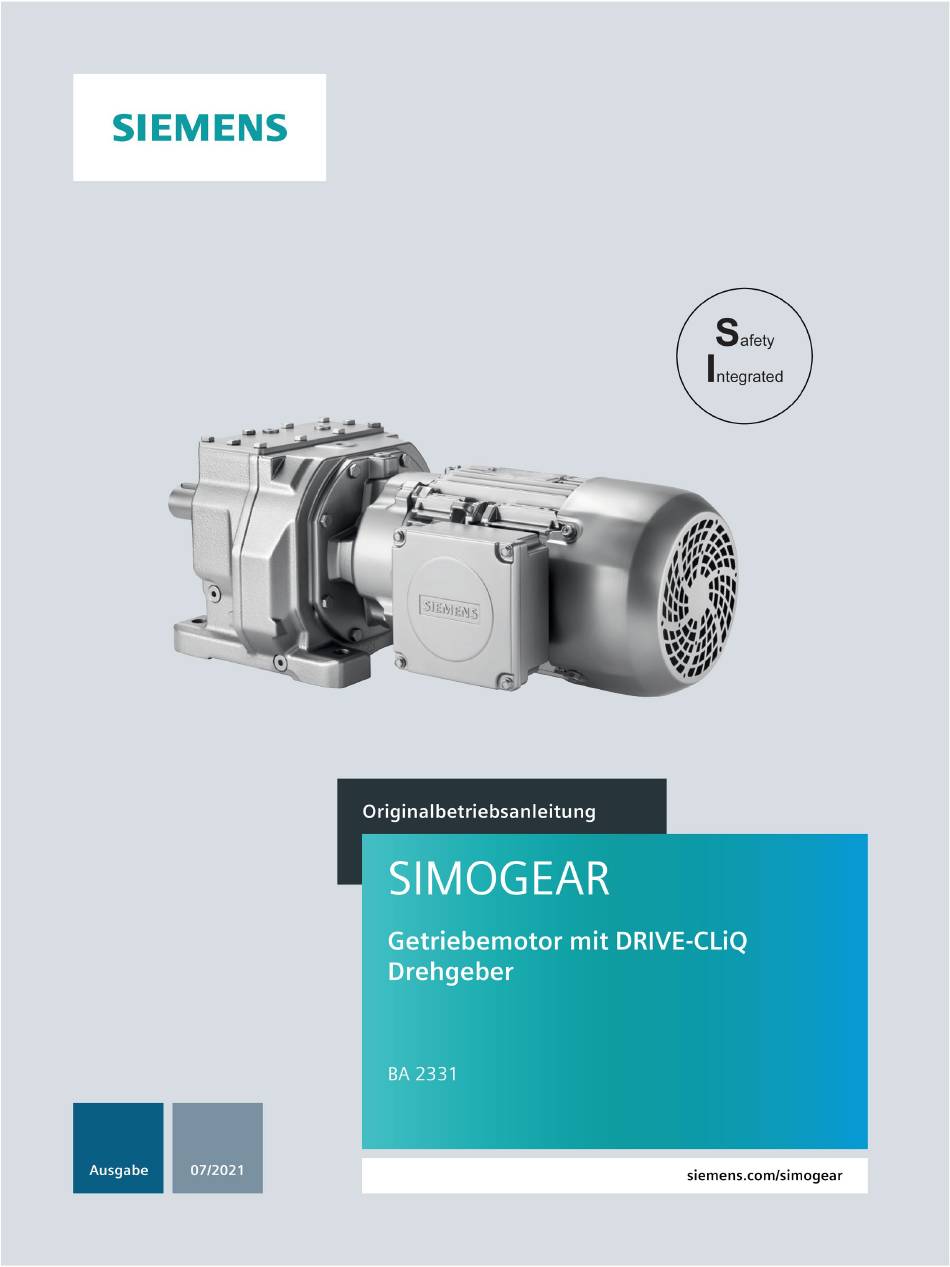

  • Seite 3: Getriebemotor Mit Drive-Cliq Drehgeber

    Allgemeine Hinweise und BA 2331 Sicherheitshinweise Installation des Drehgebers Sicherstellen der SIMOGEAR Funktionalen Sicherheit Technische Daten Getriebemotor mit DRIVE-CLiQ Drehgeber BA 2331 Entsorgung Betriebsanleitung Ergänzung zu den SIMOGEAR Betriebsanleitungen BA 2030 und BA 2330 07/2021 A5E50553444A/RS-AB...

  • Seite 4: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Allgemeine Hinweise und Sicherheitshinweise ..................5 Allgemeine Hinweise ......................5 Urheberrecht ........................7 Bestimmungsgemäßer Gebrauch ..................7 Gebersysteme mit DRIVE-CLiQ-Schnittstelle ................9 Umgang mit Elektrostatisch Gefährdeten Bauelementen (EGB) ........... 10 Installation des Drehgebers ......................... 11 Elektrische Installation des Drehgebers ................11 Motoren mit Drehgeber mit DRIVE-CLiQ-Schnittstelle ............
  • Seite 6 Inhaltsverzeichnis BA 2331 Betriebsanleitung, 07/2021, A5E50553444A/RS-AB...

  • Seite 7: Allgemeine Hinweise Und Sicherheitshinweise

    Allgemeine Hinweise und Sicherheitshinweise Allgemeine Hinweise Hinweis Die Siemens AG haftet nicht für Schäden und Betriebsstörungen, die aus der Nichtbeachtung dieser Betriebsanleitung resultieren. Hinweis Europäische RoHS-Richtlinie Die Getriebemotorenbaureihe SIMOGEAR entspricht der Richtlinie 2011/65/EU im Hinblick auf die Einschränkung der Verwendung bestimmter gefährlicher Stoffe.
  • Seite 8 Die beschriebenen Getriebemotoren entsprechen dem technischen Stand zum Zeitpunkt der Drucklegung dieser Betriebsanleitung. Die Siemens AG behält sich das Recht vor, im Interesse der Weiterentwicklung, einzelne Baugruppen und Zubehörteile zu ändern. Die Änderungen dienen der Steigerung der Leistungsfähigkeit und Sicherheit. Die wesentlichen Merkmale werden beibehalten. Die Betriebsanleitung wird stets um neue Inhalte ergänzt.

  • Seite 9: Urheberrecht

    Telefon: +86 400 810 4288 support.asia.automation@siemens.com Urheberrecht Das Urheberrecht an dieser Betriebsanleitung verbleibt bei der Siemens AG. Die Betriebsanleitung darf ohne Zustimmung der Siemens AG weder vollständig noch teilweise zu Zwecken des Wettbewerbs unbefugt verwendet oder Dritten zur Verfügung gestellt werden. Bestimmungsgemäßer Gebrauch Der Getriebemotor erfüllt die Anforderungen der Maschinenrichtlinie 2006/42/EG.
  • Seite 10 Der Anbau des Gebers stimmt überein mit den einschlägigen, in der Konformitätserklärung aufgeführten Normen für sicherheitsbezogene Anwendung. Beachten Sie die Hinweise im Kapitel Sicherstellen der Funktionalen Sicherheit (Seite 15). Die Siemens AG haftet nicht für Verletzungen und Schäden, die aus der Nichtbeachtung der Betriebsanleitungen resultieren.

  • Seite 11: Gebersysteme Mit Drive-Cliq-Schnittstelle

    Allgemeine Hinweise und Sicherheitshinweise 1.4 Gebersysteme mit DRIVE-CLiQ-Schnittstelle Die Getriebemotoren sind nach dem neuesten Stand der Technik gebaut und werden betriebssicher ausgeliefert. Eigenmächtige Veränderungen seitens des Betreibers beeinträchtigen die Betriebssicherheit und sind nicht zulässig. Der Getriebemotor ist zum Einbau in eine Maschine bestimmt. Der Betreiber der Maschine ist verantwortlich für die Einhaltung der Funktionalen Sicherheit.

  • Seite 12: Umgang Mit Elektrostatisch Gefährdeten Bauelementen (Egb)

    Allgemeine Hinweise und Sicherheitshinweise 1.5 Umgang mit Elektrostatisch Gefährdeten Bauelementen (EGB) Umgang mit Elektrostatisch Gefährdeten Bauelementen (EGB) Elektrostatisch gefährdete Bauelemente (EGB) sind Einzelbauteile, integrierte Schaltungen, Baugruppen oder Geräte, die durch elektrostatische Felder oder elektrostatische Entladungen beschädigt werden können. ACHTUNG Schädigung durch elektrische Felder oder elektrostatische Entladung Elektrische Felder oder elektrostatische Entladung können Funktionsstörungen durch geschädigte Einzelbauteile, integrierte Schaltungen, Baugruppen oder Geräte verursachen.

  • Seite 13: Installation Des Drehgebers

    Installation des Drehgebers Elektrische Installation des Drehgebers WARNUNG Vorschädigung oder Zerstörung des Drehgebers Eine elektrostatische Aufladung kann zum Ausfall des Drehgebers führen. Berühren Sie die Pins des Steckers nicht. Überschreiten Sie folgende Toleranzen bezüglich der Versorgungsspannung des Motors nach EN 60034-1 Bereich A nicht. •...

  • Seite 14: Aufbau Des Signalsteckverbinders

    TX-N RX-P RX-N 24 V Anschließen an einen Umrichter 2.4.1 Anschließen an einen Umrichter • Verwenden Sie fertig konfektionierte MOTION-CONNECT Leitungen von SIEMENS. • Fertig konfektionierte MOTION-CONNECT Leitungen verringern den Montageaufwand und erhöhen die Betriebssicherheit. BA 2331 Betriebsanleitung, 07/2021, A5E50553444A/RS-AB...

  • Seite 15: Signalleitungen Für Motoren Mit Drive-Cliq Drehgeber

    Signalleitungen für Motoren mit DRIVE-CLiQ Drehgeber Verwenden Sie für den Anschluss von Motoren mit DRIVE-CLiQ Schnittstelle fertig konfektionierte MOTION-CONNECT Leitungen. Ausführliche Informationen finden Sie im Kapitel "SIMOTICS Servomotoren" im Katalog D 21.4 (https://support.industry.siemens.com/cs/document/109747019/) in der Druckversion oder online. BA 2331 Betriebsanleitung, 07/2021, A5E50553444A/RS-AB...
  • Seite 16 Installation des Drehgebers 2.4 Anschließen an einen Umrichter BA 2331 Betriebsanleitung, 07/2021, A5E50553444A/RS-AB...

  • Seite 17: Sicherstellen Der Funktionalen Sicherheit

    Sicherstellen der Funktionalen Sicherheit WARNUNG Nicht ausreichend qualifiziertes Personal Wenn die elektrische Installation des Drehgebers von ungenügend qualifiziertem Personal durchgeführt wird, kann die funktionale Sicherheit außer Kraft gesetzt werden. Nur qualifiziertes Personal darf Arbeiten durchführen. Die Personen müssen Kenntnisse haben über: •...
  • Seite 18 Sicherstellen der Funktionalen Sicherheit 3.1 Grundlegende Sicherheitshinweise für Safety Integrated WARNUNG Unerwartete Bewegung von Maschinen durch inaktive Sicherheitsfunktionen Inaktive oder nicht angepasste Sicherheitsfunktionen können unerwartete Bewegungen an Maschinen auslösen, die zu schweren Verletzungen oder Tod führen können. • Beachten Sie vor der Inbetriebnahme die Informationen in der zugehörigen Produktdokumentation.

  • Seite 19: Allgemeine Hinweise

    Sicherstellen der Funktionalen Sicherheit 3.2 Allgemeine Hinweise Allgemeine Hinweise Die so genannte Funktionale Sicherheit stimmt überein mit den einschlägigen, in der Konformitätserklärung aufgeführten Normen für sicherheitsbezogene Anwendung. WARNUNG Nicht Einhalten der Warnhinweise Wenn Sie die Warnhinweise nicht einhalten, kann die Funktionale Sicherheit außer Kraft gesetzt werden.
  • Seite 20 Arbeiten am Drehgeber und der Bremse Alle sicherheitsrelevanten mechanischen Anbindungen für den Drehgeber oder die Bremse sind mit einer Versiegelung (Lackpunkt) markiert. Nur der Siemens Service oder von Siemens geschultes und autorisiertes Personal darf Arbeiten durchführen. BA 2331 Betriebsanleitung, 07/2021, A5E50553444A/RS-AB...

  • Seite 21: Auspacken

    Die Verantwortung und die Haftung bezüglich der Funktionalen Sicherheit und deren Rückverfolgbarkeit gehen an den Betreiber über: • Wenn der Betreiber die Versiegelung beschädigt, die von der Siemens AG aufgetragen wurde. • Wenn der Betreiber in den Bereichen der Versiegelung Arbeiten selbst durchführt.

  • Seite 22: Inbetriebnahme Des Drive-Cliq Drehgeber

    Sicherstellen der Funktionalen Sicherheit 3.4 Inbetriebnahme des DRIVE-CLiQ Drehgeber Lage des Drehgebers unter der Haube ① Eigenbelüfteter Motor ② Motor mit Fremdbelüftung und Bremse 2480 Drehgeber 2605 Lüfterhaube des Motors / Fremdlüfter 2615 Schutzdach 2648 Geberhaube Inbetriebnahme des DRIVE-CLiQ Drehgeber WARNUNG Nicht ausreichend qualifiziertes Personal Wenn die elektrische Installation des Drehgebers von ungenügend qualifiziertem Personal...
  • Seite 23 Sicherstellen der Funktionalen Sicherheit 3.4 Inbetriebnahme des DRIVE-CLiQ Drehgeber • Überprüfen Sie vor Inbetriebnahme der Anlage, dass die Anlage fachgerecht montiert und angeschlossen ist. • Nehmen Sie das Antriebssystem entsprechend der Betriebsanleitung des Um- bzw. Wechselrichters in Betrieb. • Machen Sie sich mit den Sicherheitshinweisen vertraut und beachten Sie die nachfolgenden Checklisten, bevor Sie mit den Arbeiten beginnen.
  • Seite 24 Sicherstellen der Funktionalen Sicherheit 3.4 Inbetriebnahme des DRIVE-CLiQ Drehgeber FDU............. Fabriknummer, siehe Leistungsschild Getriebemotor ④ Das bezeichnete Produkt ist zum Einbau in eine Maschine bestimmt. Die Inbetriebnahme ist so lange untersagt, bis die Konformität des Endprodukts mit der Richtlinie 2006/42/EG festgestellt ist. Maßnahme Wurden fertig konfektionierte MOTION-CONNECT-Leitungen verwendet? Entsprechen die Daten, die auf dem Leistungsschild des Getriebemotors angegeben sind, dem...

  • Seite 25: Technische Daten

    Technische Daten DQ-Geber für SIMOGEAR 2KJ3 Absolutwertgeber Singleturn Absolutwertgeber Multiturn 22 Bit 22Bit Geberbezeichnung AS22DQC AM22DQC Auflösung 4.194.303 (22 Bit) 4.194.304 (22 Bit) Absolutlage ja, eine Umdrehung ja, 4086 Umdrehungen (12 Bit) Winkelfehler ± 100 " ± 100 " Beachten Sie die Umgebungstemperatur im Kapitel Bestimmungsgemäßer Gebrauch (Seite 7).

  • Seite 26: Typenbezeichnung Des Getriebemotors

    Technische Daten 4.2 Typenbezeichnung des Getriebemotors Typenbezeichnung des Getriebemotors Beispiel einer Typenbezeichnung des Motors mit einem DQ-Drehgeber: LE90SG4E-L32/14N-ST SI04. Die Typenbezeichnung befindet sich auf dem Leistungsschild im Bereich ⑥. Den Typenbezeichnungsschlüssel für das SIMOGEAR Getriebe finden Sie in der Betriebsanleitung BA 2030. Tabelle 4- 1 Aufbau der Typenbezeichnung Beispiel:...

  • Seite 27: Technische Daten Der Bremse Bei Drehgeber Für Funktionale Sicherheitstechnik

    Betriebsbedingungen ändern und sind dann entsprechend anzupassen. ACHTUNG Luftspaltüberprüfung Luftspaltüberprüfung durch Betreiber nur bei fremdbelüfteten Motoren möglich. ACHTUNG Arbeiten an der Bremse Nur der Siemens Service oder von Siemens geschultes und autorisiertes Personal darf Arbeiten an der Bremse durchführen. Bremsentyp Bemessungsbrems- Arbeitsvermögen Nennluftspalt s...
  • Seite 28 Technische Daten 4.3 Technische Daten der Bremse bei Drehgeber für Funktionale Sicherheitstechnik Bremsentyp Bemessungsbrems- Arbeitsvermögen Nennluftspalt s Maximaler moment T bis zum Erreichen Luftspalt s Lmax des maximalen bei 100min Luftspalts W L32 (12E) L60 (14E) L80 (16E) L150 (18E) L260 (20E) L400 (25E) BA 2331...

  • Seite 29: Entsorgung

    Entsorgung Recycling und Entsorgung von SIMOGEAR Getriebemotoren Für ein umweltverträgliches Recycling und die Entsorgung Ihres Altgeräts wenden Sie sich an einen zertifizierten Entsorgungsbetrieb für Elektro- und Elektronik- Altgeräte und entsorgen Sie das Gerät entsprechend der jeweiligen Vorschriften in Ihrem Land. BA 2331 Betriebsanleitung, 07/2021, A5E50553444A/RS-AB...
  • Seite 30 Entsorgung BA 2331 Betriebsanleitung, 07/2021, A5E50553444A/RS-AB...
