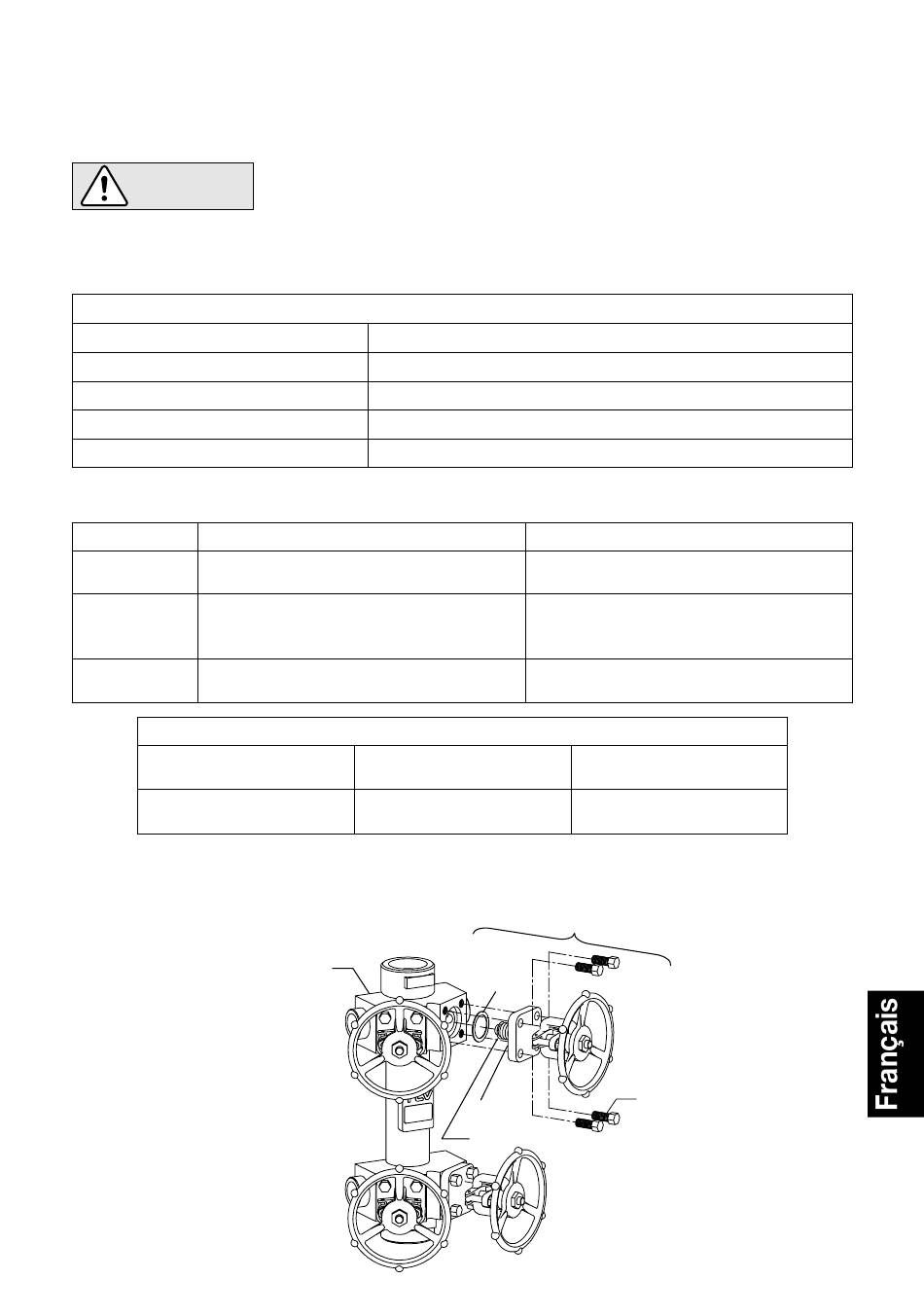

5. Contrôle & entretien
Lorsque certaines pièces ont été enlevées, ou pendant les inspections périodiques, utiliser le
tableau suivant pour inspecter les pièces et remplacer tout élément défectueux.
ATTENTION
Joints
Soufflet
Siège de soupape
Bouchon de soupape
Intérieur du corps
Suivre les procédures suivantes pour retirer des composants. Suivre les mêmes procédures en
sens inverse pour le rassemblage.
Pièce
Boulon de
Retirer avec une clé à tube de 12 mm
couvercle
Unité du robinet
Soulever en la tenant droit et en faisant
attention de ne pas griffer le clapet de
à soupape
robinet ni d'entailler ou de griffer le soufflet
Nettoyer, en faisant attention de ne
Joint de
pas griffer la surface du siège de corps
couvercle
Pièce
Boulon de couvercle
Note: - Appliquer de l'anti-grippant sur toutes les portions filetées.
- Si des dessins ou autres documents spéciaux ont été fournis pour le produit, les moments
de torsion donnés dans ces documents doivent être pris en compte plutôt que les valeurs
données ici.
• Tout démontage, installation, entretien, contrôle, réparation, ajustement
et ouverture/ fermeture de vanne doit être fait uniquement par une
personne qualifiée et formée à l'entretien.
• Prendre les mesures appropriées afin d'éviter que des personnes
n'entrent en con-tact direct avec les ouvertures du produit.
• N'utiliser que dans des conditions où le gel ne se produit pas.
Procédure d'inspection des pièces
Vérifier qu'ils ne soient ni voilés, ni endommagés
Vérifier qu'il ne soit ni craqué, ni voilé, ni endommagé
Vérifier qu'il n'y ait pas d'accumulation, de griffes, ou d'usure
Vérifier qu'il n'y ait pas d'accumulation, de griffes, ou d'usure
Vérifier qu'il n'y ait pas d'accumulation ou d'écaille
Pendant le démontage
Moment de torsion et ouverture de clé
Moment de torsion
Corps
― 16 ―
Pendant le rassemblage
Enduire le pas de vis d'anti-grippant; serrer
avec un moment de torsion de 60 N·m
Insérer le clapet de robinet dans le
corps, en faisant attention de ne pas
griffer ou entailler le soufflet
Remplacer par un nouveau joint
Ouverture de clé
N·m
60
Vanne
Joint de
couvercle
intérieur
Soufflet
d'étanchéité
Bouchon de soupape
mm
12
Boulon de couvercle
