INSTRUCTION MANUAL
Keep this manual in a safe place for future reference

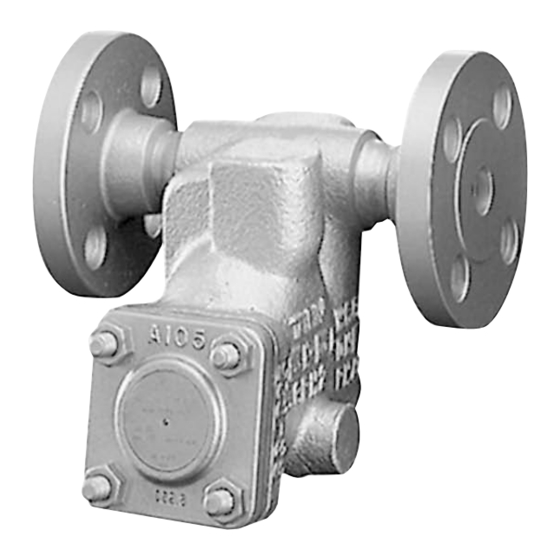

FREE FLOAT TYPE STEAM TRAPS
SH SERIES
EINBAU- UND BETRIEBSANLEITUNG
Gebrauchsanleitung leicht zugänglich aufbewahren
FREISCHWIMMER KONDENSATABLEITER
SH SERIE
MANUEL D UTILISATION
Conserver ce manuel dans un endroit facile d'accès
PURGEURS DE VAPEUR À FLOTTEUR FERMÉ LIBRE
GAMME SH
SH3NL/SH5NL/SH6NL
SH5VL
SH5NH/SH6NH
Copyright (C) 2019 by TLV CO., LTD. All rights reserved.
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für TLV SH serie
Inhaltszusammenfassung für TLV SH serie
- Seite 1 Gebrauchsanleitung leicht zugänglich aufbewahren FREISCHWIMMER KONDENSATABLEITER SH SERIE MANUEL D UTILISATION Conserver ce manuel dans un endroit facile d'accès PURGEURS DE VAPEUR À FLOTTEUR FERMÉ LIBRE GAMME SH SH3NL/SH5NL/SH6NL SH5VL SH5NH/SH6NH Copyright (C) 2019 by TLV CO., LTD. All rights reserved.
- Seite 2 überhitzten Bereich, eingesetzt werden. Sie leiten Kondensat automatisch und kontinuierlich mit geringer Unterkühlung unter Sattdampftemperatur ab. 1 bar = 0,1 MPa Wenden Sie sich an TLV für Sonderausführungen, die nicht in dieser Einbau- und Betriebs- anleitung enthalten sind. Wir behalten uns vor, den Inhalt dieser Betriebsanleitung ohne Ankündigung zu ändern.
-
Seite 4: Sicherheitshinweise
• Diese drei Warnzeichen sind wichtig für Ihre Sicherheit. Sie müssen unbedingt beachtet werden, um den sicheren Gebrauch des Produktes zu gewährleisten und Einbau, Wartung und Reparatur ohne Unfälle oder Schäden durchführen zu können. TLV haftet nicht für Unfälle oder Schäden, die durch Nichtbeachtung dieser Sicherheitshinweise entstehen. -
Seite 6: Configuration Aufbau Configuration
2. Configuration Aufbau Configuration SH3NL SH5NL SH6NL SH5NH SH6NH SH5VL ― 5 ―... - Seite 7 Description Description Body Cover Nut Cover Screen Float Screen Holder Orifice Screen Holder Gasket Orifice Gasket Flange / Socket Air Vent Strip Nameplate Screw with Spring Washer Orifice Plug Cover Gasket Orifice Plug Gasket UP-Sticker (SH5VL) Cover Bolt * M : Maintenance Kit; R : Repair Kit Replacement float available.
- Seite 8 3. Specifications Technische Daten Données techniques Refer to the product nameplate for detailed specifications. Die technischen Daten stehen auf dem Typenschild. Les données techniques sont inscrites sur la plaquette nominative. A Model All except SH7NL Alle außer SH7NL Tous sauf SH7NL Modèle B Nominal Diameter Größe/DN...
- Seite 16 4. Einbauhinweise • Einbau und Ausbau, Inspektion, Wartungs- und Reparaturarbeiten, VORSICHT Öffnen/Schließen von Armaturen, Einstellung von Komponenten dürfen nur von geschultem Wartungspersonal vorgenommen werden. • In sicherer Enfernung von Auslassöffnungen aufhalten und andere Personen warnen, sich fernzuhalten. • Für schwere Werkstücke müssen geeignete Hebezeuge verwendet werden. •...
-
Seite 17: Rohrleitungsführung
5. Rohrleitungsführung Vorschrift Richtig Falsch Durchmesser Kondensatstutzen mit zu klein. ausreichendem Durchmesser einbauen. Für ungehinderten Durchmesser zu klein Kondensatzufluss und Abflussrohr ragt in sorgen. Rohrleitung hinein. Um Rost und sonstige Ab- Rost und sonstige lagerungen vom KA fernzuhalten Ablagerungen gelangen muss die Zuleitung 25 - 50 mm mit dem Kondensat in über dem Deckel des Stutzens... -
Seite 18: Inspektion Und Wartung
6. Inspektion und Wartung Es wird empfohlen, mindestens zweimal pro Jahr oder, je nach Betriebsweise, in kürzeren Zeitabständen eine Inspektion durchzuführen. Um Unfälle und Verletzungen zu vermeiden, darf die Schwimmerkugel WARNUNG NICHT ERHITZT WERDEN, da sie infolge erhöhten Innendrucks platzen kann. - Seite 19 Anzugsmomente und Schlüsselweiten Gehäusemutter Ventilsitz Venfilsitz-Stopfen Siebhaltestopfen Schraube • • • • • SH3NL SH5NL SH6NL SH5NH SH6NH SH5VL Falls Zeichnungen oder andere spezielle Dokumente mit dem Produkt geliefert wurden, haben Angaben über Anzugsmomente in diesen Unterlagen Vorrang vor den hier gezeigten Anzugsmo- menten.
- Seite 20 Falls der Kondensatableiter das Kondensat ins Freie abführt, können visuelle Inspektionen einen Hinweis geben, ob sofortige Wartung oder Reparatur notwendig ist. An Kondensatrückführ- leitungen angeschlossene Kondensatableiter können mit geeigneten Messgeräten, z. B. TLV TrapMan oder TLV Pocket TrapMan (innerhalb ihrer Messwertgrenzen) geprüft werden.
- Seite 21 Aus- und Einbau-Anleitung für Entwässerungsstopfen Die Gewindedichtung der Entwässerungsstopfen an TLV-Kondensatableitern besteht aus einem flachen Metallring. Stopfen und Dichtung können in verschiedenen Lagen eingebaut werden - horizontal, diagonal oder nach unten zeigend. Wird der Metallring dabei im Gewinde gequetscht, verliert er seine Funktionstüchtigkeit.
-
Seite 22: Fehlersuche
9. Fehlersuche Falls der Kondensatableiter nicht zufriedenstellend arbeitet, lesen Sie nochmals Kapitel 4 und 5. Gehen Sie dann die nachfolgende Fehlerliste durch, um den Fehler zu orten und zu korrigieren. Symptom Ursachen Gegenmaßnahmen Kondensat läuft Schwimmerkugel ist beschädigt Schwimmerkugel ersetzen nicht ab oder voll Wasser (blockiert), oder... -
Seite 30: Product Warranty
2) Champ d’application de la garantie : TLV CO., LTD. garantit à l’acheteur originel que ce produit est exempt de tout vice de fabrication ou de qualité du matériau. Sous cette garantie, le produit sera réparé ou remplacé, au choix de TLV CO. LTD., sans aucun frais de pièces ou de main d’œuvre. - Seite 31 Contact your TLV representative or your regional TLV office. Für Reparatur und Wartung: Wenden Sie sich bitte an Ihre TLV Vertretung oder an eine der TLV Niederlassungen. Pour tout service ou assistance technique: Contactez votre agent TLV ou votre bureau régional TLV.
- Seite 32 Manufacturer: T el: [81]-(0)79-422-1122 Hersteller: 881 Nagasuna, Noguchi, Kakogawa, Fax: [81]-(0)79-422-0112 Fabricant: Hyogo 675-8511, Japan Printed on recycled paper. Auf Recycling-Papier gedruckt. Imprimé sur du papier recyclé. Rev. 9/2019 (M)
