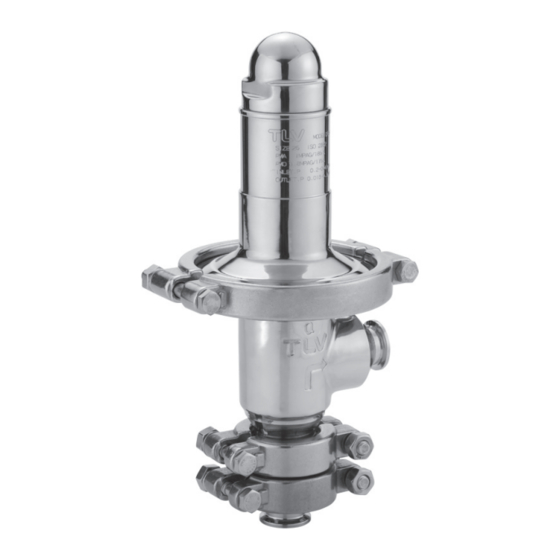

TLV DR8-3P Einbau- Und Betriebsanleitung
Direkt wirkendes druckminderventil fuer sterilprozesse
Vorschau ausblenden
Andere Handbücher für DR8-3P:
- Einbau- und betriebsanleitung (22 Seiten) ,
- Einbau und betriebsanleigung (25 Seiten)
Verwandte Anleitungen für TLV DR8-3P
Inhaltszusammenfassung für TLV DR8-3P
- Seite 1 172-65613G-01 (DR8-3P/DR8-3EP/DR8-6P/DR8-6EP) 14 Oktober 2016 Direkt wirkendes Druckminderventil für Sterilprozesse DR8-3P / DR8-3EP DR8-6P / DR8-6EP Copyright © 2016 by TLV CO., LTD. All rights reserved...
-
Seite 2: Inhaltsverzeichnis
Zusammenbau der auf der Vorderseite angegebenen Typen benutzt werden. Wir empfehlen, vor Einbau und Inbetriebnahme die Anleitung sorgfältig durchzulesen und an einem leicht zugänglichen Platz aufzubewahren, damit sie im Bedarfsfall zu Rate gezogen werden kann. 172-65613G-01 (DR8-3P/DR8-3EP/DR8-6P/DR8-6EP) 14 Oct 2016... -
Seite 3: Sicherheitshinweise
Diese drei Warnzeichen sind wichtig für Ihre Sicherheit. Sie müssen unbedingt beachtet werden, um den sicheren Gebrauch des Produktes zu gewährleisten und Einbau, Wartung und Reparatur ohne Unfälle oder Schäden durchführen zu können. TLV haftet nicht für Unfälle oder Schäden, die durch Nichtbeachtung dieser Sicherheitshinweise entstehen. Symbole Dieses Zeichen weist auf GEFAHR, WARNUNG, VORSICHT hin. -
Seite 4: Technische Daten
Optionen. Bei Typen ohne Optionen bleibt diese Stelle frei. Zulässiger Betriebsbereich DR8-3P/DR8-3EP DR8-6P/DR8-6EP Vordruckbereich 2 – 4 bar ü 4 –8 bar ü 0,18 – 3 bar ü 2,7 - 6 bar ü Einstellbarer Minderdruckbereich Der Minderdruck darf 75% des Vordrucks nicht übersteigen 172-65613G-01 (DR8-3P/DR8-3EP/DR8-6P/DR8-6EP) 14 Oct 2016... -
Seite 5: Ordnungsgemäßer Gebrauch Des Druckmindernventils Dr8
Sicherheitsventil vorgesehen werden. HINWEIS: Beim Einbau eines Sicherheitsventils ist darauf zu achten, dass es direkt vor dem Verbraucher eingebaut wird. Falls es zwischen DR8 und einem Regelventil liegt, könnte ein möglicher Druckanstieg zum Abblasen des Sicherheitsventils führen. 172-65613G-01 (DR8-3P/DR8-3EP/DR8-6P/DR8-6EP) 14 Oct 2016... - Seite 6 Druckminder- Druckminder ventil zweites ventil Druckminderventil installiert wurde. kürzer als 30 d oder länger 30 d (Zweistufige Kondensa- Kondensa- Druckminderung) tableiter tableiter (Beispiel: bei DN 25, Länge 750 mm oder länger) 172-65613G-01 (DR8-3P/DR8-3EP/DR8-6P/DR8-6EP) 14 Oct 2016...
-
Seite 7: Aufbau
Reparatursatz für Membran, C: Reparatursatz für Ventil, D: Reparatursatz für Ventilführung Anzahl der Bauteile: 2 Teile Anzahl der Bauteile: DN15 – 20: 2 Teile; DN 25: 1 Teil Anzahl der Bauteile: DN15 – 20: 4 Teile; DN 25: 2 Teile 172-65613G-01 (DR8-3P/DR8-3EP/DR8-6P/DR8-6EP) 14 Oct 2016... -
Seite 8: Einbauhinweise
3. Leitungsabstützung Die Rohrleitung ist so abzustützen, dass DR8 Leitungs- spannungs- und vibrationsfrei eingebaut werden abstützung Leitungs- kann. abstützung 4. Serviceabstand Für Wartung, Reparatur und Inspektion ist genügend Platz vorzusehen. A: 260 mm B: 110 mm 172-65613G-01 (DR8-3P/DR8-3EP/DR8-6P/DR8-6EP) 14 Oct 2016... - Seite 9 Minderdruck Einlass- ventil Mano- Auslass- meter ventil Auslass- Mano- Vordruck ventil meter Kondensatableiter Manometer Einlass- Kondensat- ventil ableiter Bypass-Ventil Sicherheitsventil Druck- minder- ventil Minderdruck Auslass- Mano- Vordruck meter ventil Manometer Kondensatableiter Einlass- ventil 172-65613G-01 (DR8-3P/DR8-3EP/DR8-6P/DR8-6EP) 14 Oct 2016...
- Seite 10 Zum Durchblasen zuerst das Einlassventil (A) schließen, dann das Auslassevntil (B) schließen, und anschließend das Bypass-Ventil (C) öffnen. Ventile nicht zu schnell öffnen ! Bypass-Ventil Sicherheitsventil Auslass- ventil (B) Manometer Minderdruck Manometer Vordruck Einlassventil Kondensat- Kondensat- ableiter ableiter 172-65613G-01 (DR8-3P/DR8-3EP/DR8-6P/DR8-6EP) 14 Oct 2016...
-
Seite 11: Einstellung
Bei Vibrationen oder Schlägen können in kurzer Zeit Risse oder Schutzfolie Materialermüdungen auftreten. Ventil, Gehäuse Bei Vibrationen oder Schmutzansammlung kann vorzeitige Abnutzung die Folge sein. Ventilführung, Bei Vibrationen oder Schlägen kann vorzeitige Abnutzung die Folge sein. (Gleitlager) 172-65613G-01 (DR8-3P/DR8-3EP/DR8-6P/DR8-6EP) 14 Oct 2016... -
Seite 12: Ausbau
Ausbau der Teile im Einstell-Bereich Zunächst die Kappe und die Sicherungsmutter lösen.Dann den Einstellstift vollständig lösen und den Gehäuse-Clamp abnehmen. Kappe Sicherheitsmutter Federgehäuse Einstellstift Schraube Gehäuse-Clamp Gehäuse-Clamp Mutter Gehäuse-Clamp Federring Federring Mutter Gehäuse-Clamp Gehäuse-Clamp Schraube Gehäuse-Clamp 172-65613G-01 (DR8-3P/DR8-3EP/DR8-6P/DR8-6EP) 14 Oct 2016... - Seite 13 Oberen Membranhalter und die Membran. Ventil Membranmutter Membranmutter Federring Abstandsstück Oberer Membranhalter Membran Schutzfolie Unterer Membranhalter O-Ring Nachdem die Membranmutter entnommen wurde können Abtstandsstück, Oberer Membranhalter, Membran, Schutzfolie, Unterer Membranhalter und O-Ring entnommen werden. 172-65613G-01 (DR8-3P/DR8-3EP/DR8-6P/DR8-6EP) 14 Oct 2016...
- Seite 14 Das Reduzierstück und die Dichtung Einlass-Clamp entnehmen (nur DN 15 - 20). Dichtung Einlass-Clamp Reduzierstück (nur DN 15 – 20) Die Ventilführung vom Gehäuse entnehmen. Vorsicht: Das Ventil löst sich bei Entnahme der Ventilführung. Ventil Dichtung Einlass-Clamp Ventilführung 172-65613G-01 (DR8-3P/DR8-3EP/DR8-6P/DR8-6EP) 14 Oct 2016...
- Seite 15 Membran, Schutzfolie, Ventil, Ventilführung, O-Ring, Gehäuse, Unterer Membranhalter, Reduzierstück (nur DN 15 – 20). HINWEIS: Vermeiden Sie den Einsatz von Lösungsmitteln, da sie die Alterung der Membran, der Schutzfolie und des Kunststoffanteils in Ventilführung und O-Ring beschleunigen. 172-65613G-01 (DR8-3P/DR8-3EP/DR8-6P/DR8-6EP) 14 Oct 2016...
- Seite 16 Federring Einlass-Clamp Mutter Gehäuse-Clamp Reduzierstück (nur DN 15 – 20) Einlass-Clamp Schraube Einlass-Clamp * Gleitlager und Spannring sind in die Ventilführung integriert und können nicht einzeln entnommen werden. Ersatz erfolgt in Einheit mit der Ventilführung. 172-65613G-01 (DR8-3P/DR8-3EP/DR8-6P/DR8-6EP) 14 Oct 2016...
-
Seite 17: Zusammenbau
Bauteil [N⋅m] [mm] Membranmutter Mutter Gehäuse-Clamp, Mutter Einlass-Clamp HINWEIS: - Falls Zeichnungen oder andere spezielle Dokumente mit dem Produkt geliefert wurden, haben Angaben über Anzugsmomente in diesen Unterlagen Vorrang vor den hier gezeigten Anzugsmomenten hier. 172-65613G-01 (DR8-3P/DR8-3EP/DR8-6P/DR8-6EP) 14 Oct 2016... -
Seite 18: Fehlersuche
Reduzierventil einsetzen* Hohe Durchsatz prüfen, Druck Durchsatzschwankungen erneut einstellen, Produktauswahl prüfen, ggf. geeigneteres Druckminder- ventil einsetzen* Der Einstellstift sitzt fest Einstellstift ersetzen * Für Typenwahl und Ersatz wenden Sie sich an TLV. 172-65613G-01 (DR8-3P/DR8-3EP/DR8-6P/DR8-6EP) 14 Oct 2016... - Seite 19 DR8 entfernt einbauen an DR8 installiert * Für Typenwahl und Ersatz wenden Sie sich an TLV. HINWEIS: Bauteile können mit Hilfe der Wartungs- bzw. Reparatursätze ausgetauscht werden (siehe Ersatzteilliste im Abschnitt „Aufbau“). Ersatzteile sind nicht einzeln, sondern nur in Ersatzteilsätzen lieferbar.
-
Seite 20: Garantie
1. Garantiezeit: Ein Jahr nach Lieferung. 2. Falls das Produkt innerhalb der Garantiezeit, aus Gründen die TLV CO., LTD. zu vertreten hat, nicht der Spezifikation entsprechend arbeitet, oder Fehler an Material oder Verarbeitung aufweist, wird es kostenlos ersetzt oder repariert.
