4.2 Montaggio
4.3 Elettronica
4.4 Orientamento
5

Configurazione

5.1 Regolazione
8020879.1D62/2022-08-19 | SICK
Contenuti soggetti a modifiche senza preavviso

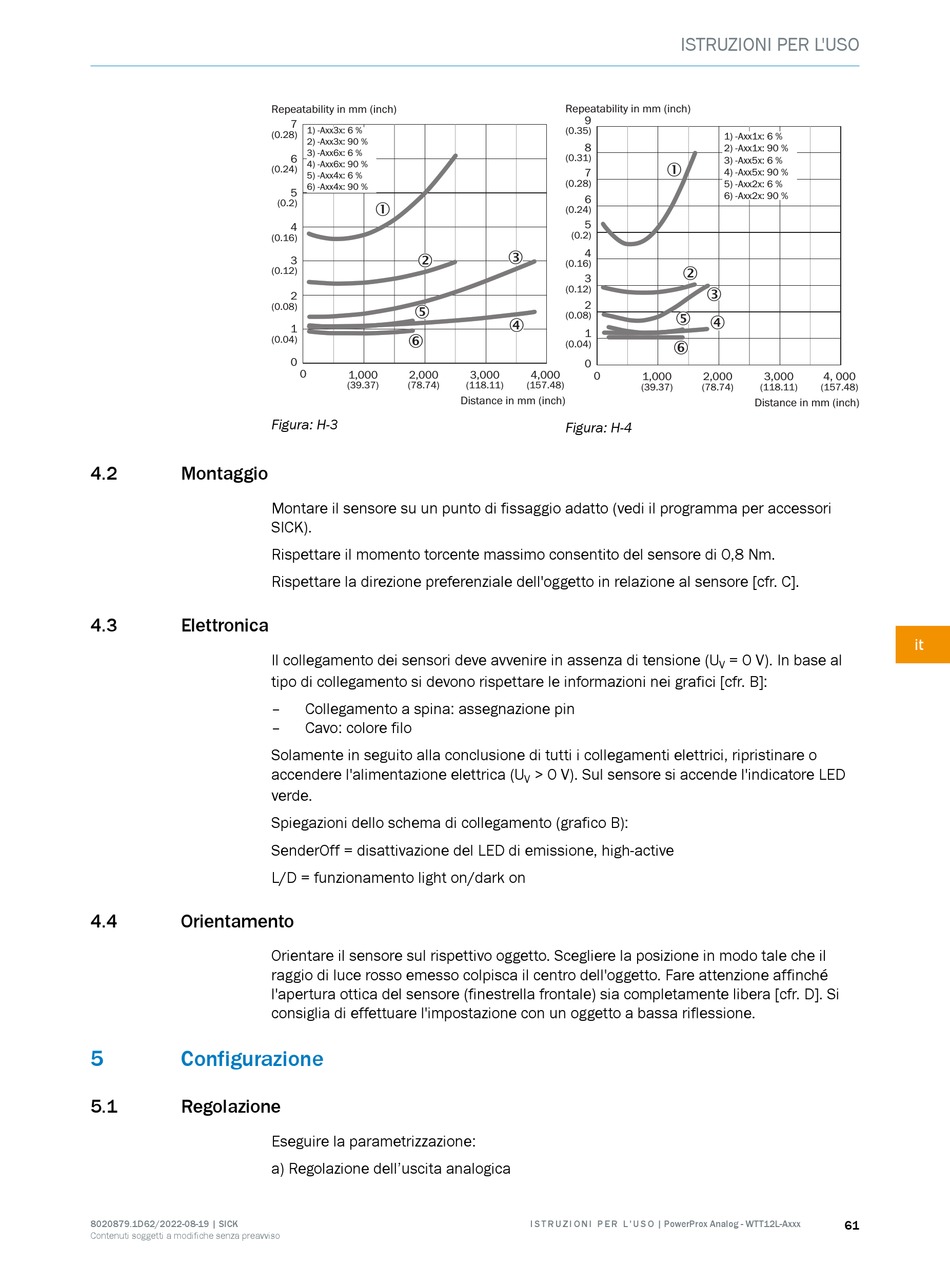

Repeatability in mm (inch)
7
1) -Axx3x: 6 %
(0.28)
2) -Axx3x: 90 %
3) -Axx6x: 6 %
6
4) -Axx6x: 90 %
(0.24)
5) -Axx4x: 6 %
6) -Axx4x: 90 %
5
(0.2)
1
4
(0.16)
2
3
(0.12)
2
(0.08)
5
1
6
(0.04)
0
0
1,000 2,000
(39.37) (78.74)
Figura: H-3
Montare il sensore su un punto di fissaggio adatto (vedi il programma per accessori
SICK).
Rispettare il momento torcente massimo consentito del sensore di 0,8 Nm.
Rispettare la direzione preferenziale dell'oggetto in relazione al sensore [cfr. C].
Il collegamento dei sensori deve avvenire in assenza di tensione (U
tipo di collegamento si devono rispettare le informazioni nei grafici [cfr. B]:
– Collegamento a spina: assegnazione pin
– Cavo: colore filo
Solamente in seguito alla conclusione di tutti i collegamenti elettrici, ripristinare o
accendere l'alimentazione elettrica (U
verde.
Spiegazioni dello schema di collegamento (grafico B):
SenderOff = disattivazione del LED di emissione, high-active
L/D = funzionamento light on/dark on
Orientare il sensore sul rispettivo oggetto. Scegliere la posizione in modo tale che il
raggio di luce rosso emesso colpisca il centro dell'oggetto. Fare attenzione affinché
l'apertura ottica del sensore (finestrella frontale) sia completamente libera [cfr. D]. Si
consiglia di effettuare l'impostazione con un oggetto a bassa riflessione.
Eseguire la parametrizzazione:
a) Regolazione dell'uscita analogica
Repeatability in mm (inch)
9
(0.35)
8
(0.31)
7
(0.28)
6
(0.24)
5
(0.2)
4
3
(0.16)
3
(0.12)
2
(0.08)
4
1
(0.04)
0
3,000 4,000
0
(118.11) (157.48)
Distance in mm (inch)
Figura: H-4
> 0 V). Sul sensore si accende l'indicatore LED
V
