1 FKE003
Feldmodul mit Halbleiterrelais für EEV zum Einbau in Kühlmöbel für Kühlstellen
1.1

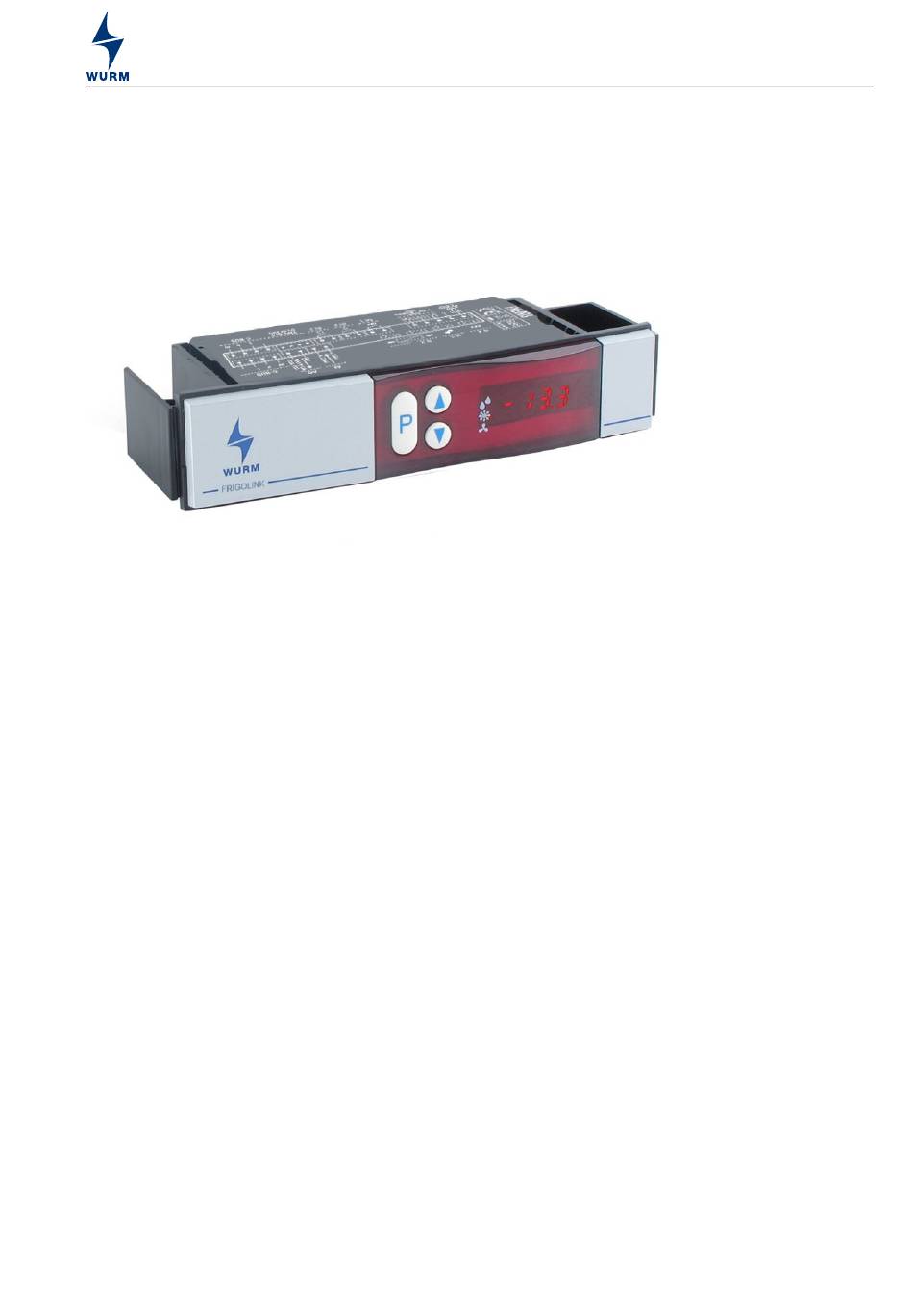

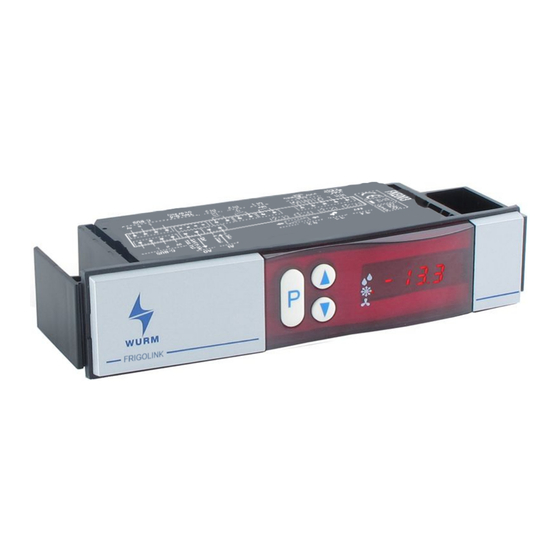

Frontansicht
Abb. 1: Frontansicht
1.2
Merkmale
•
Betrieb von elektronischen Expansionsventilen, gepulst über integriertes elektronisches Relais
(Ventilansteuerung 230V~) oder über ATV230 (Ventilansteuerung 230V~/=)
•
Ansteuerung eines Verdampfers je Modul
•
Integrierte Temperaturanzeige
•
Werkzeugfreie Montage von vorn
•
Feste Eingangsbelegung/Ausgangsbelegung für Fühler, Steuereingänge und Relais
•
Notprogramm bei CAN-Bus-Fehlern
•
Externe Spannungsversorgung über TR9-9-4
•
Sicherer Anschluss über vorkonfektioniertes Zubehör (ZCB)
•
Frontblende mit Dichtungsrahmen für erhöhten Spritzschutz
•
Verbindung zum Hauptmodul über Wurm-CAN-Feldbus (F-BUS)
FKE003_V2.2_PI_2024-03_DE
Feldmodul mit Halbleiterrelais für EEV zum Einbau in Kühlmöbel für Kühlstellen
Technische Änderungen vorbehalten
FKE003
1
Werbung
Verwandte Anleitungen für WURM FKE003
Inhaltszusammenfassung für WURM FKE003
- Seite 1 Feste Eingangsbelegung/Ausgangsbelegung für Fühler, Steuereingänge und Relais • Notprogramm bei CAN-Bus-Fehlern • Externe Spannungsversorgung über TR9-9-4 • Sicherer Anschluss über vorkonfektioniertes Zubehör (ZCB) • Frontblende mit Dichtungsrahmen für erhöhten Spritzschutz • Verbindung zum Hauptmodul über Wurm-CAN-Feldbus (F-BUS) FKE003_V2.2_PI_2024-03_DE Technische Änderungen vorbehalten...
- Seite 2 Sie diese Anleitung, machen Sie sich mit dem Gerät vertraut und setzen Sie alle Sicher- heitshinweise auf dem Produkt und in dieser Anleitung sowie die Sicherheitsrichtlinie der Firma Wurm GmbH & Co. KG Elektronische Systeme um. Halten Sie zum schnellen Nachschlagen diese Anlei- tung griffbereit und geben Sie diese bei Produktverkauf mit dem Gerät weiter.
- Seite 3 FKE003 ........
- Seite 4 Steuerspannung eine Netzspannung und/oder Fremdspannung anlie- gen! Alle Anschlüsse sind als Stecker für vorkonfektionierte Kabel ausgeführt. Abb. 4: Anschlüsse für vorkonfektionierte Kabel Folgende Kabel, CAN-Bus-Adapter und Abschlusswiderstände sind für die FKE003 erhältlich. Kabel Verwendung ZCB-C/TR-0,6 Regler - Trafo, 0,6m...
- Seite 5 FKE003 Feldmodul mit Halbleiterrelais für EEV zum Einbau in Kühlmöbel für Kühlstellen Anzeigeelemente und Bedienelemente Abb. 5: Anzeigeelemente und Bedienelemente Parameterverstellung freigegeben Expertenebene Wert/Parameternummer Abtauen; Kühlen; Lüfter Runter-Taste Bestätigen-Taste Hoch-Taste Gerätebedienung Das Einstellmenü ist in 2 Funktionsbereiche aufgeteilt, die Standard- und die Expertenebene.
- Seite 6 FKE003 Feldmodul mit Halbleiterrelais für EEV zum Einbau in Kühlmöbel für Kühlstellen Beim Wechsel der Parameter muss der Zugang nicht erneut freigegeben werden, um weitere Werte zu verstellen. Istwerte werden lediglich angezeigt. Sie können nicht verstellt werden, auch wenn die LED „Parame- terverstellung freigegeben“...
- Seite 7 FKE003 Feldmodul mit Halbleiterrelais für EEV zum Einbau in Kühlmöbel für Kühlstellen Parameter Standardebene: Istwert Parameter Werk Min. Max. Beschreibung Regelistwert Aktueller Istwert der Temperaturregelung Expertenebene: Ist- und Sollwert Parameter Werk Min. Max. Beschreibung Istwert Zuluft Temperatur des Zuluftfühlers S 1 Istwert Rückluft...
- Seite 8 FKE003 Feldmodul mit Halbleiterrelais für EEV zum Einbau in Kühlmöbel für Kühlstellen 1.10 Technische Daten Spannungsversorgung Über Transformator TR9-9-4 mit Steckanschluss Kommunikation 3-Leiter-CAN-Bus-Schnittstelle, galvanisch getrennt Temperaturfühler 3 x TRK277/5ST-PLUS oder TRK277/7ST-PLUS (Standardanschluss: Zuluft, Rückluft, Abtaubegrenzung) 1 x TRK-EEV/7ST (Sauggas) Analogeingang 4...20mA, Ausgangsspannung 18V=, max.
