Lagerungstemperatur; Klimaklasse; Einsatzhöhe Nach Iec61010-1 Ed.3; Schutzart - Endress+Hauser Micropilot FMR60B HART Technische Information

Lagerungstemperatur

Klimaklasse

Einsatzhöhe nach
IEC61010-1 Ed.3

Schutzart

Schwingungsfestigkeit

Elektromagnetische Verträg-
lichkeit (EMV)
34

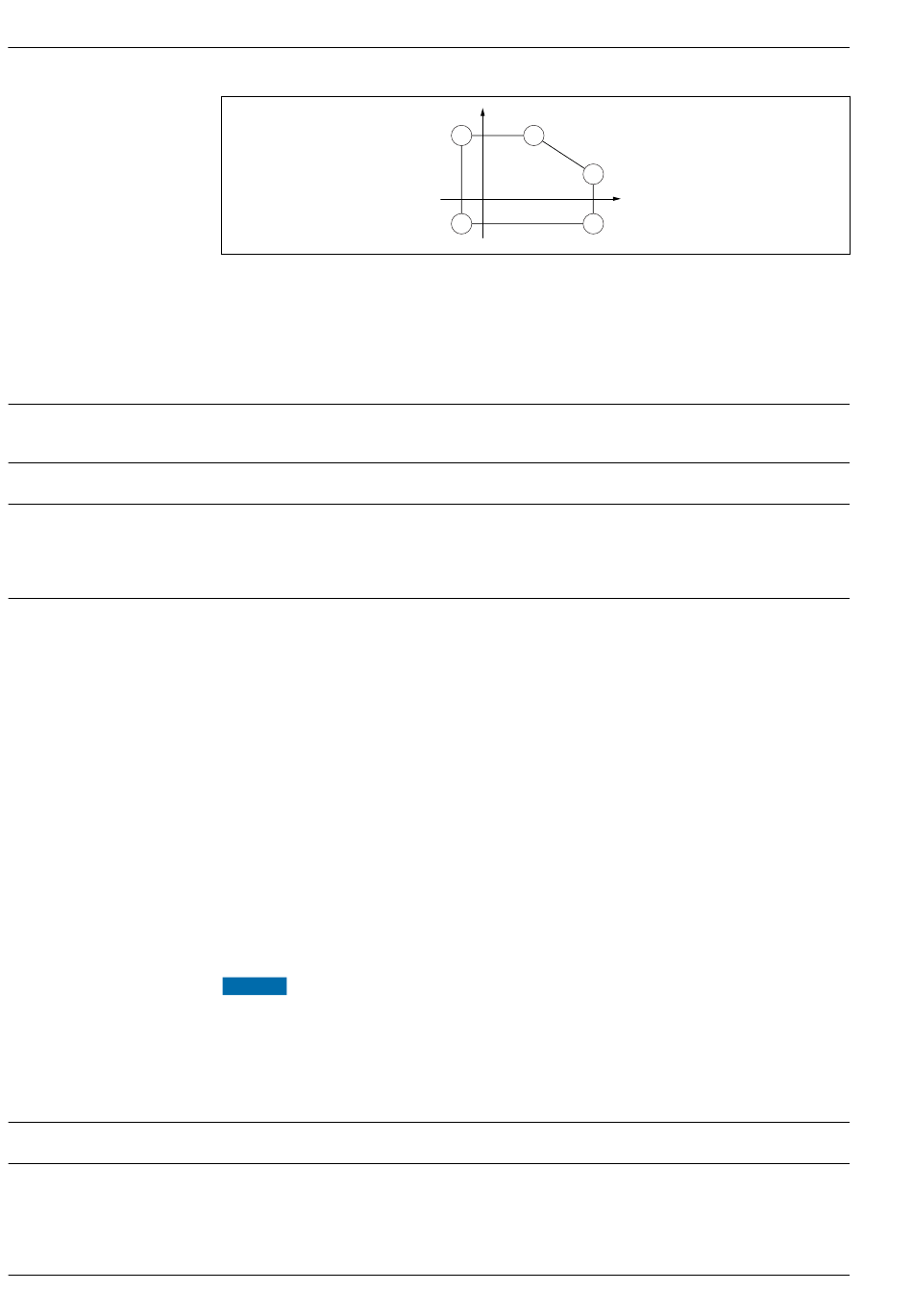

 30 Gehäusematerial 316L; Prozesstemperaturbereich: –40 ... +200 °C (–40 ... +392 °F)
P1 = T : –40 °C (–40 °F) | T
p
P2 = T : +77 °C (+171 °F) | T
p
P3 = T : +200 °C (+392 °F) | T
p
P4 = T : +200 °C (+392 °F) | T
p
P5 = T : –40 °C (–40 °F) | T
p
• Ohne LCD-Anzeige: –40 ... +90 °C (–40 ... +194 °F)
• Mit LCD Anzeige: –40 ... +85 °C (–40 ... +185 °F)
DIN EN 60068-2-38 (Prüfung Z/AD)
• Generell bis 2 000 m (6 600 ft) über Normalnull
• Über 2 000 m (6 600 ft) unter folgenden Bedingungen:
• Versorgungsspannung < 35 V
• Spannungsversorgung der Überspannungskategorie 1
Prüfung gemäß IEC 60529 und NEMA 250-2014
Gehäuse und Prozessanschluss
IP66/68, TYPE 4X/6P
(IP68: (1,83 mH O für 24 h))
2
Kabeleinführungen
• Verschraubung M20, Kunststoff, IP66/68 TYPE 4X/6P
• Verschraubung M20, Messing vernickelt, IP66/68 TYPE 4X/6P
• Verschraubung M20, 316L, IP66/68 TYPE 4X/6P
• Gewinde M20, IP66/68 TYPE 4X/6P
• Gewinde G1/2, IP66/68 TYPE 4X/6P
Bei Auswahl von Gewinde G1/2 wird das Gerät standardmäßig mit Gewinde M20 ausgeliefert und
ein Adapter auf G1/2 inklusive Dokumentation beigelegt
• Gewinde NPT1/2, IP66/68 TYPE 4X/6P
• Stecker HAN7D, 90 Grad, IP65 NEMA Type 4X
• Stecker M12
• Bei geschlossenem Gehäuse und eingestecktem Anschlusskabel: IP66/67 NEMA Type 4X
• Bei geöffnetem Gehäuse oder nicht eingestecktem Anschlusskabel: IP20, NEMA Type 1
HINWEIS
M12 Stecker und HAN7D Stecker: Verlust der IP Schutzklasse durch falsche Montage!
‣
Die Schutzart gilt nur, wenn das verwendete Anschlusskabel eingesteckt und festgeschraubt ist.
‣
Die Schutzart gilt nur, wenn das verwendete Anschlusskabel gemäß IP67 NEMA Type 4X spezifi-
ziert ist.
‣
Die IP-Schutzklassen werden nur eingehalten, wenn die Blindkappe verwendet wird oder das
Kabel angeschlossen ist.
DIN EN 60068-2-64 / IEC 60068-2-64 bei 5 ... 2 000 Hz: 1,5 (m/s
• Elektromagnetische Verträglichkeit nach EN 61326-Serie und NAMUR-Empfehlung EMV (NE21)
• Bezüglich Sicherheits-Funktion (SIL) werden die Anforderungen der EN 61326-3-x erfüllt
• Maximale Messabweichung während EMV- Prüfungen: < 0,5 % der Spanne.
Weitere Details sind aus der EU-Konformitätserklärung ersichtlich.
T
a
P1 P2
P5
: +77 °C (+171 °F)
a
: +77 °C (+171 °F)
a
: +38 °C (+100 °F)
a
: –40 °C (–40 °F)
a
: –40 °C (–40 °F)
a
DC
Micropilot FMR60B HART
P3
T
p
P4
2 ) 2 /Hz
Endress+Hauser
A0032024
