Ausfallsignal

Linearisierung
Bürde
12

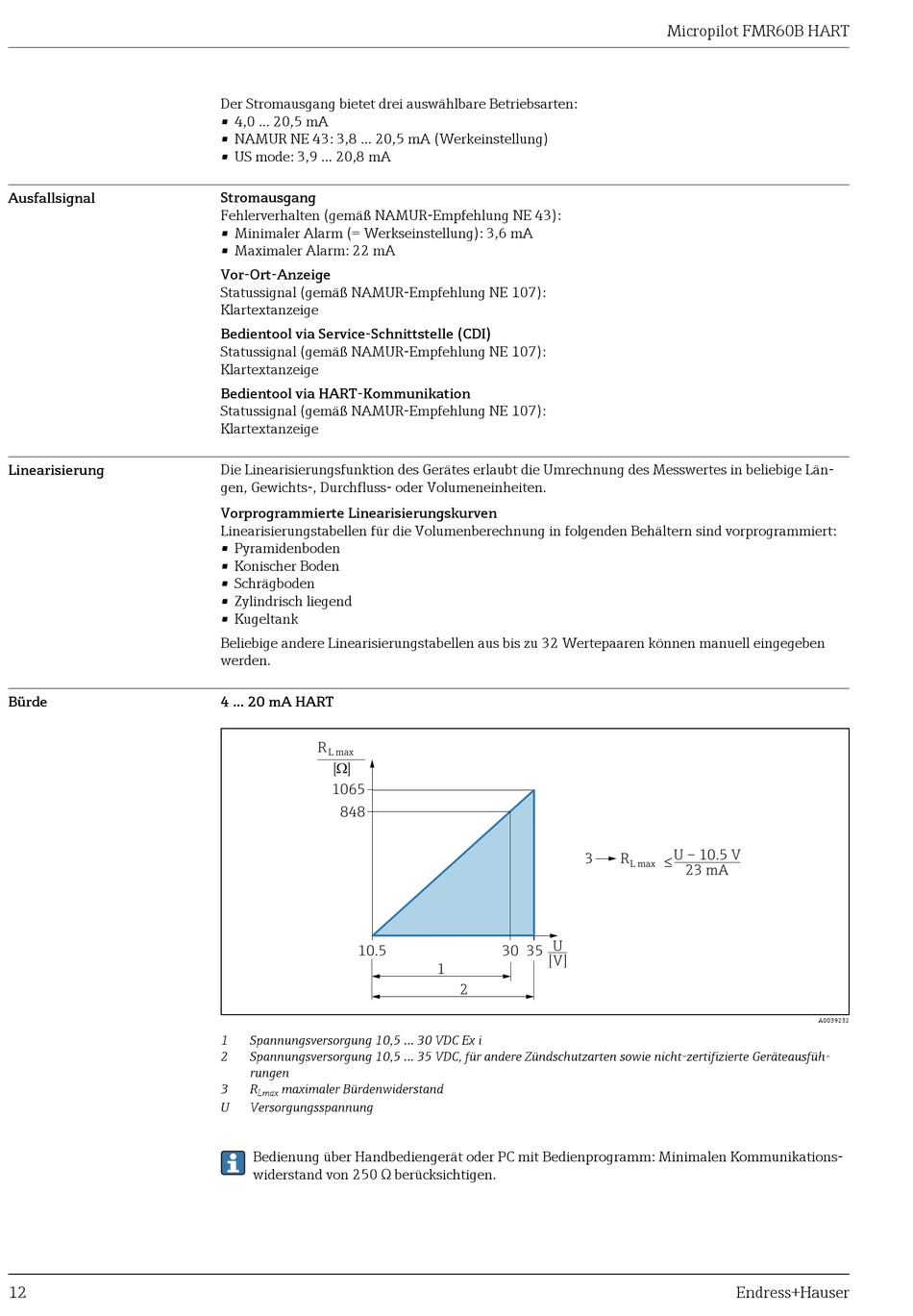

Der Stromausgang bietet drei auswählbare Betriebsarten:
• 4,0 ... 20,5 mA
• NAMUR NE 43: 3,8 ... 20,5 mA (Werkeinstellung)
• US mode: 3,9 ... 20,8 mA
Stromausgang
Fehlerverhalten (gemäß NAMUR-Empfehlung NE 43):
• Minimaler Alarm (= Werkseinstellung): 3,6 mA
• Maximaler Alarm: 22 mA
Vor-Ort-Anzeige
Statussignal (gemäß NAMUR-Empfehlung NE 107):
Klartextanzeige
Bedientool via Service-Schnittstelle (CDI)
Statussignal (gemäß NAMUR-Empfehlung NE 107):
Klartextanzeige
Bedientool via HART-Kommunikation
Statussignal (gemäß NAMUR-Empfehlung NE 107):
Klartextanzeige
Die Linearisierungsfunktion des Gerätes erlaubt die Umrechnung des Messwertes in beliebige Län-
gen, Gewichts-, Durchfluss- oder Volumeneinheiten.
Vorprogrammierte Linearisierungskurven
Linearisierungstabellen für die Volumenberechnung in folgenden Behältern sind vorprogrammiert:
• Pyramidenboden
• Konischer Boden
• Schrägboden
• Zylindrisch liegend
• Kugeltank
Beliebige andere Linearisierungstabellen aus bis zu 32 Wertepaaren können manuell eingegeben
werden.
4 ... 20 mA HART
R
L max
[ ] W
1065
848
10.5
1 Spannungsversorgung 10,5 ... 30 VDC Ex i
2 Spannungsversorgung 10,5 ... 35 VDC, für andere Zündschutzarten sowie nicht-zertifizierte Geräteausfüh-
rungen
3 R maximaler Bürdenwiderstand
Lmax
U Versorgungsspannung
Bedienung über Handbediengerät oder PC mit Bedienprogramm: Minimalen Kommunikations-
widerstand von 250 Ω berücksichtigen.
3
U
30 35
[V]
1
2
Micropilot FMR60B HART
U – 10.5 V
R
£
L max
23 mA
Endress+Hauser
A0039232
