Micropilot FMR60B HART
Endress+Hauser
Drip-off Antenne 50 mm (2 in), Prozessanschluss Gewinde

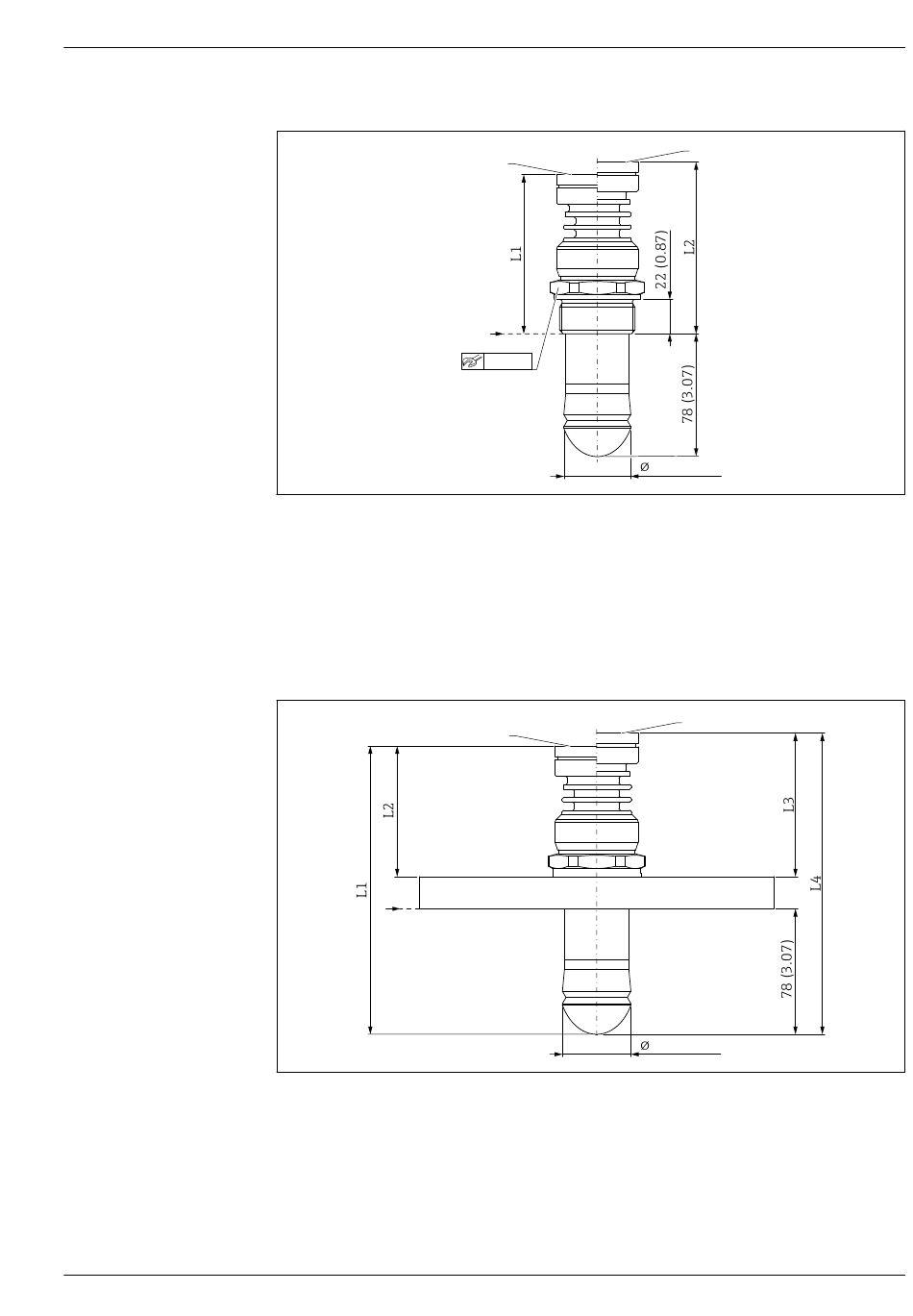

 40 Abmessungen Drip-off Antenne 50 mm (2 in), Prozessanschluss Gewinde. Maßeinheit mm (in)
A Ausführung Prozesstemperatur ≤150 °C (302 °F)
B Ausführung Prozesstemperatur ≤200 °C (392 °F)
1 Unterkante Gehäuse
R Referenzpunkt der Messung
L1 97 mm (3,82 in); Ausführung mit Zulassung Ex d oder XP +5 mm (+0,20 in)
L2 109 mm (4,29 in); Ausführung mit Zulassung Ex d oder XP +5 mm (+0,20 in)
Drip-off Antenne 50 mm (2 in), Prozessanschluss UNI-Flansch
R
 41 Abmessungen Drip-off Antenne 50 mm (2 in), Prozessanschluss UNI-Flansch. Maßeinheit mm (in)
A Ausführung Prozesstemperatur ≤150 °C (302 °F)
B Ausführung Prozesstemperatur ≤200 °C (392 °F)
1 Unterkante Gehäuse
R Referenzpunkt der Messung
L1 175 mm (6,89 in); Ausführung mit Zulassung Ex d oder XP +5 mm (+0,20 in)
L2 77 mm (3,03 in); Ausführung mit Zulassung Ex d oder XP +5 mm (+0,20 in)
L3 89 mm (3,50 in); Ausführung mit Zulassung Ex d oder XP +5 mm (+0,20 in)
L4 187 mm (7,36 in); Ausführung mit Zulassung Ex d oder XP +5 mm (+0,20 in)
A B
1
R
55 mm
42.5 (1.67)
A B
1
42.5 (1.67)
1
1
A0046479
A0046480
