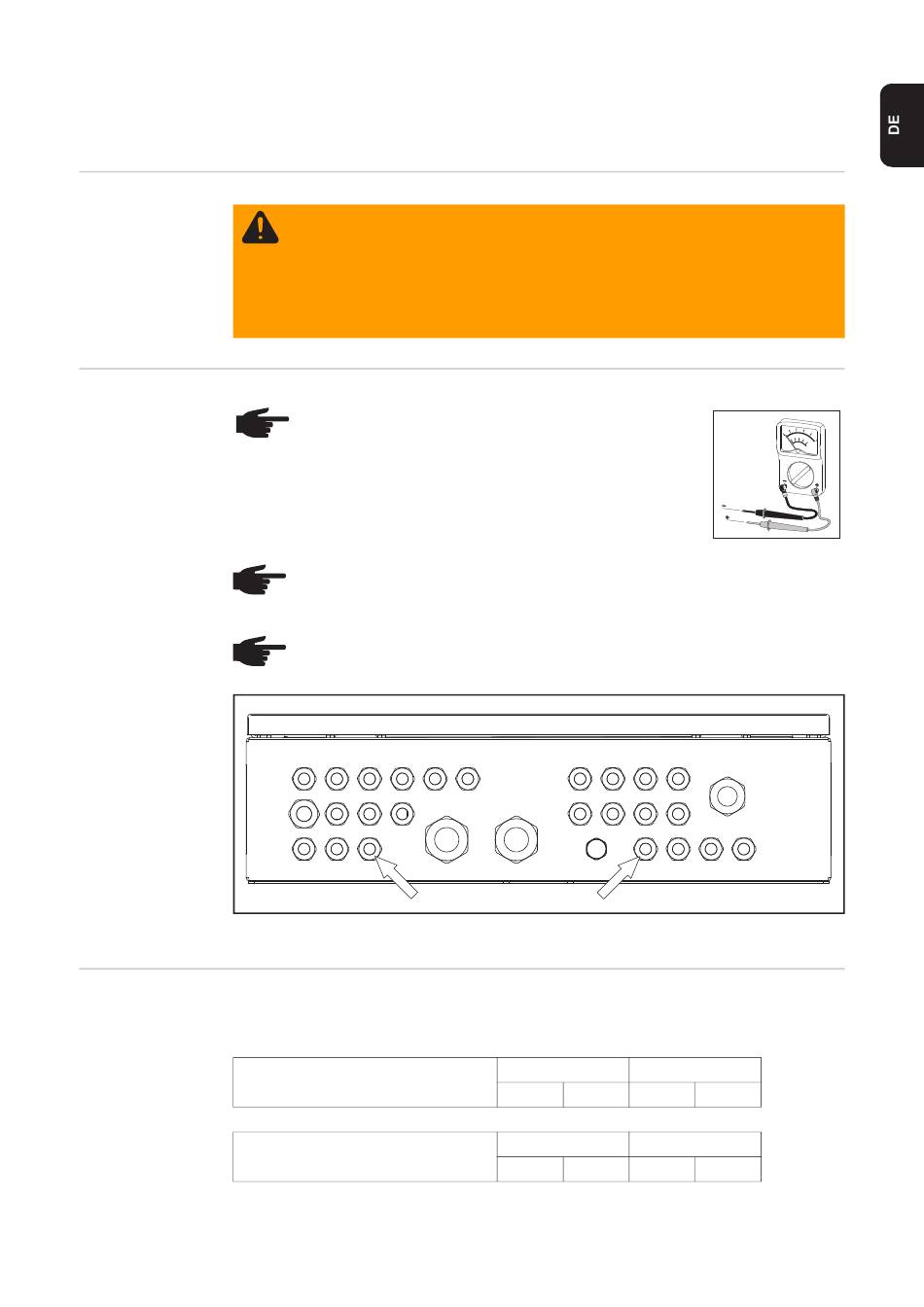

Solarmodul-Stränge an der Fronius DC Box 60/12
anschließen
Sicherheit
Hinweise zum An-
schließen der So-
larmodul-Stränge
an der Fronius DC
Box 60/12
Empfehlung für die Reihenfolge zum Einführen und Anschließen der DC-Kabel
Anschlussbele-
Bei geerdeten Solarmodulen dürfen an den abgesicherten Klemmen (A) nur die ungeerde-
gung bei geerde-
ten Pole der Solarmodul-Stränge angeschlossen werden.
ten Solarmodulen
Negative Solarmodul-Erdung
Positive Solarmodul-Erdung
WARNUNG! Ein elektrischer Schlag kann tödlich sein. Gefahr durch DC-Span-
nung von den Solarmodulen.
-
Vor allen Anschlussarbeiten dafür sorgen, dass Eingangsseite und Aus-
gangsseite vor dem Gerät spannungsfrei sind!
-
Sämtliche Anschlussarbeiten dürfen nur von lizenzierten Elektro-Installateu-
ren durchgeführt werden!
-
Beachten Sie die Sicherheitsvorschriften in dieser Bedienungsanleitung.
HINWEIS! An den Anschlussklemmen für DC-Kabel 'IN'
und an den Anschlussklemmen mit Sicherungshaltern für
DC-Kabel 'IN' nur jeweils DC Kabel mit gleicher Polarität
anschließen.
HINWEIS! Um ein problemloses Anschließen der DC-Kabeln an den Anschluss-
klemmen zu gewährleisten, eine Mindestlänge der DC-Kabel von 330 mm be-
rücksichtigen (gemessen von der inneren Unterkante der Fronius DC Box 60/12).
HINWEIS! Reihenfolge beim Einführen und Anschließen der DC-Kabel beach-
ten: von unten nach oben und von innen nach außen.
12
11
10
9
8
7
6
5
4
2
1
3
9
10
11
12
5
6
7
8
1
2
DC-
DC+
B (in)
B' (out) A' (out)
DC+
DC-
B (in)
B' (out) A' (out)
3
4
A (in)
A (in)
21
