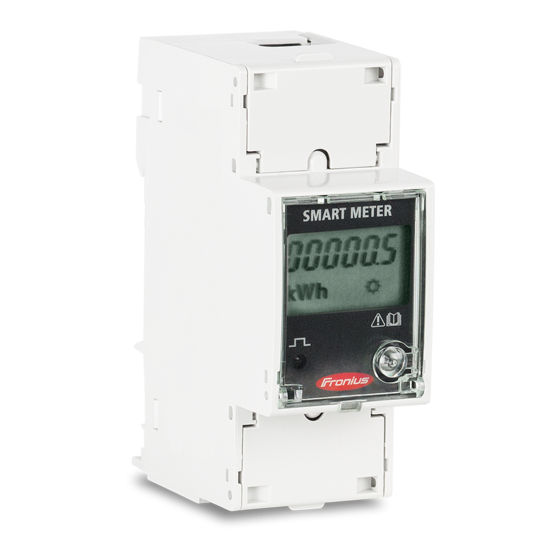

Fronius Smart Meter 63A-1
42,0426,0294,DE 007-04032021
Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
Bedienungsanleitung
Anlagen-Monitoring

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Fronius Smart Meter 63A-1

  • Seite 1 / Perfect Charging / Perfect Welding / Solar Energy LEARN MORE WITH OUR HOW-TO VIDEOS www.youtube.com/FroniusSolar Bedienungsanleitung Fronius Smart Meter 63A-1 Anlagen-Monitoring 42,0426,0294,DE 007-04032021 Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
  • Seite 3: Inhaltsverzeichnis

    Modbus Teilnehmer - Fronius SnapInverter Multizähler-System - Fronius SnapINverter Modbus Teilnehmer - Fronius GEN24 Multizähler-System - Fronius GEN24 Wechselrichter Menüstruktur Adresse des Fronius Smart Meters einstellen Inbetriebnahme Fronius SnapINverter Allgemeines Verbindung zum Fronius Datamanager herstellen Fronius Smart Meter als Primärzähler konfigurieren Fronius Smart Meter als Sekundärzähler konfigurieren...
  • Seite 4: Sicherheitsvorschriften

    Sicherheitsvorschriften Erklärung Sicher- GEFAHR! heitshinweise Bezeichnet eine unmittelbar drohende Gefahr. ▶ Wenn sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Folge. WARNUNG! Bezeichnet eine möglicherweise gefährliche Situation. ▶ Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge sein.
  • Seite 5: Umgebungsbedingungen

    Schutzeinrichtungen niemals umgehen oder außer Betrieb setzen. Die Positionen der Sicherheits- und Gefahrenhinweise am Gerät sind aus dem Kapitel „Allgemeines“ der Bedienungsanleitung des Gerätes zu entnehmen. Störungen, die die Sicherheit beeinträchtigen können, vor dem Einschalten des Gerätes beseitigen. Es geht um Ihre Sicherheit! Umgebungsbe- Betrieb oder Lagerung des Geräts außerhalb des angegebenen Bereichs gilt als nicht dingungen...
  • Seite 6: Allgemein

    Entsorgungssystem ein. Ein Ignorieren dieser EU Direktive kann zu potentiellen Auswirkungen auf die Umwelt und Ihre Gesundheit führen! Positionierung Der Fronius Smart Meter kann an zwei möglichen Standorten im System, am Einspeise- punkt und am Verbrauchspunkt, installiert werden.
  • Seite 7 Positionierung am Einspeisepunkt Die Positionierung des Fronius Smart Meter am Einspeisepunkt. Positionierung am Verbrauchspunkt Die Positionierung des Fronius Smart Meter am Verbrauchspunkt.
  • Seite 8: Installation

    Inbetriebnahme auf Seite 19). Montage Der Fronius Smart Meter kann auf einer DIN-Hutschiene 35 mm montiert werden. Das Gehäuse hat eine Abmessung von 2 TE nach DIN 43880 Schutzbeschal- Der Fronius Smart Meter ist ein fest verkabeltes Gerät und benötigt eine Trenneinrich- tung tung (Schutzschalter, Schalter oder Trenner) und einen Überstrom-Schutz (Sicherungs-...
  • Seite 9: Verkabelung

    Schalter, Trenner und Schutzschalter müssen sich in Sichtweite und möglichst nahe am Fronius Smart Meter befinden und müssen einfach zu bedienen sein. Leitungs-Schutzschalter oder Sicherungsautomaten verwenden, die für max. 63 Ampere bemessen sind. Zur Überwachung von mehr als einer Netzspannung verbundene Leitungs-Schutz- schalter verwenden.
  • Seite 10: Datenkommuni-Fronius Snapinveter: Kations-Leitung

    Datenkommuni- Fronius SnapINveter: kations-Leitung Die Datenkommunikations-Anschlüsse des Fronius Smart Meters mit der Fronius Anla- am Wechselrich- genüberwachung im Wechselrichter verbinden. Es können mehrere Smart Meter im Sys- ter anschließen tem verbaut werden, siehe Kapitel Multizähler-System - Fronius SnapINverter Seite 35 mit - verbinden.
  • Seite 11: Abschluss-Widerstände - Symbolerklärung

    Doppelt isolierte oder ummantelte Ausgangskabel verwenden, wenn sich diese in der Nähe von blanken Leitern befinden. ▶ Abgeschirmte Twisted-Pair-Kabel verwenden, um Störungen zu vermeiden. ▶ Die Ausgänge des Fronius Smart Meters sind galvanisch von gefährlichen Spannun- gen getrennt. Abschluss- Wechselrichter im System Widerstände - z.
  • Seite 12 * Der Abschluss-Widerstand beim Fronius Smart Meter wird zwischen 33 und 34 herge- stellt. Der Abschluss-Widerstand R 120 Ohm liegt dem Fronius Smart Meter bei.
  • Seite 13: Multizähler-System - Symbolerklärung

    Sekundärzähler erfasst die Lastkurve einzelner Verbraucher (z. B. Waschmaschiene, Lampen, Fernseher, Wärmepumpe, etc.) im Verbrauchszweig und stellt die Messdaten für das Energy Profiling im Fronius Solar.web bereit. Erzeugerzähler erfasst die Lastkurve einzelner Erzeuger (z. B. Windkraftanlage) im Ver- brauchszweig und stellt die Messdaten für das Energy Profiling im Fro- nius Solar.web bereit.
  • Seite 14: Modbus Teilnehmer - Fronius Snapinverter

    Eingang Batterie Ohmpilot Primärzähler Sekundärzähler Multizähler-Sys- Werden mehrere Fronius Smart Meter verbaut, muss für jeden eine eigene Adresse tem - Fronius (siehe Adresse des Fronius Smart Meters einstellen auf Seite 17) eingestellt wer- SnapINverter den. Der Primärzähler erhält immer die Adresse 1. Alle weiteren Zähler werden im Adressbereich von 2 bis 14 durchnummeriert.
  • Seite 15: Modbus Teilnehmer - Fronius Gen24

    Die Platzierung der Abschlusswiderstände für jeden Kanal individuell durchführen. Modbus Teilneh- Die Eingänge M0 und M1 können frei gewählt werden. An der Modbus Anschluss- mer - Fronius klemme können auf den Eingängen M0 und M1 jeweils max. 4 Modbus Teilnehmer GEN24 angeschlossen werden.
  • Seite 16: Multizähler-System - Fronius Gen24 Wechselrichter

    Eingang Batterie Ohmpilot Primärzähler Sekundärzähler Multizähler-Sys- Werden mehrere Fronius Smart Meter verbaut, muss für jeden eine eigene Adresse tem - Fronius (siehe Adresse des Fronius Smart Meters einstellen auf Seite 17) eingestellt wer- GEN24 Wechsel- den. Der Primärzähler erhält immer die Adresse 1. Alle weiteren Zähler werden im richter Adressbereich von 2 bis 14 durchnummeriert.
  • Seite 17: Menüstruktur

    Position des Primärzählers am Einspeisepunkt. *Abschluss-Widerstand R 120 Ohm Folgendes muss in einem Multizähler-System beachtet werden: Den Primärzähler und die Batterie auf unterschiedliche Kanäle anschließen (emp- fohlen). Die übrigen Modbus-Teilnehmer gleichmäßig verteilen. Jede Modbus Adresse nur einmal vergeben. Die Platzierung der Abschlusswiderstände für jeden Kanal individuell durchführen. Menüstruktur Eine grafische Darstellung der Menüstruktur kann der im Lieferumfang enthaltenen Benutzerinformation entnommen werden.
  • Seite 18 „Prog“ 2 Sekunden drücken, um zum Menüpunkt „Ad“ (Adresse) zu wech- seln. Gewünschte Adresse einstellen. Zulässige Werte: 1 - 14 WICHTIG! Alle anderen Einstellungen überspringen und unverändert lassen.
  • Seite 19: Inbetriebnahme

    Inbetriebnahme...
  • Seite 21: Fronius Snapinverter

    Für den Menüpunkt „Zähler“ ist die Eingabe des Service-Passworts erforderlich. Dreiphasige oder einphasige Fronius Smart Meter können verwendet werden. Die Aus- wahl erfolgt in beiden Fällen über den Punkt „Fronius Smart Meter“. Der Fronius Data- manager ermittelt automatisch den Zählertyp.
  • Seite 22: Fronius Smart Meter Als Sekundärzähler Konfigurieren

    Zeitüberschreitung angezeigt, den Vorgang wiederholen. Auf die Schaltfläche klicken, um die Einstellungen zu speichern. Der Fronius Smart Meter ist als Primärzähler konfiguriert. In dem Menübereich „Aktuelle Gesamtansicht“ wird die Leistung der PV-Module, der Eigenverbrauch, die Netzeinspeisung und Batterieladung (falls vorhanden) angezeigt.
  • Seite 23: Fronius Gen24 Wechselrichter

    Fachpersonal durchgeführt werden! Für den Menüpunkt „Gerätekonfiguration“ ist die Eingabe des Techniker-Passworts erfor- derlich. Dreiphasige oder einphasige Fronius Smart Meter können verwendet werden. Die Aus- wahl erfolgt in beiden Fällen über den Menübereich „Komponenten“. Der Zählertyp wird dabei automatisch ermittelt.
  • Seite 24: Fronius Smart Meter Als Primärzähler Konfigurieren

    Im Login-Bereich mit Benutzer „Techniker“ und dem Techniker-Passwort anmelden. Den Menübereich „Komponenten“ aufrufen. Auf die Schaltfläche „Komponenten hinzufügen“ klicken. In der Dropdown-Liste „Position“ die Position des Zählers (Einspeisepunkt oder Ver- brauchspunkt) einstellen. Weitere Informationen zur Position des Fronius Smart Meter unter Positionierung auf Seite 6.
  • Seite 25 Im Eingabefeld „Name“ den Namen des Zählers eingeben. In der Dropdown-Liste „Kategorie“ die Kategorie (Erzeuger oder Verbraucher) auswählen. Auf die Schaltfläche „Hinzufügen“ klicken. Auf die Schaltfläche „Speichern“ klicken, um die Einstellungen zu speichern. Der Fronius Smart Meter ist als Sekundärzähler konfiguriert.
  • Seite 26: Technische Daten

    Technische Daten Technische Daten Modbus Übertragungsgeschwindigkeit: 9600 baud Parity bit: keines Softwareversion: Datamanager 3.7.2 / Energypackage 1.3.3 Eingang Nennspannung (1-phasig) 230 V Arbeitsbereich ±10 % Eigenverbrauch - Spannungspfad (max. 4 VA (1,9 W) bei 264 V Spannung) Nennfrequenz 50 - 60 Hz Toleranz 47...61 Hz Nennstrom, lb...
  • Seite 27: Fronius Werksgarantie

    0,05 mm² / max. 2,5 mm² Empfohlenes Drehmoment 0,5 Nm / max. 0,8 Nm Fronius Werksga- Detaillierte, länderspezifische Garantiebedingungen sind im Internet erhältlich: rantie www.fronius.com/solar/garantie Um die volle Garantielaufzeit für Ihren neu installierten Fronius Wechselrichter oder Speicher zu erhalten, registrieren Sie sich bitte unter: www.solarweb.com.
  • Seite 28 FRONIUS INTERNATIONAL GMBH Froniusstraße 1 A-4643 Pettenbach AUSTRIA contact@fronius.com www.fronius.com Under www.fronius.com/contact you will find the addresses of all Fronius Sales & Service Partners and locations...
