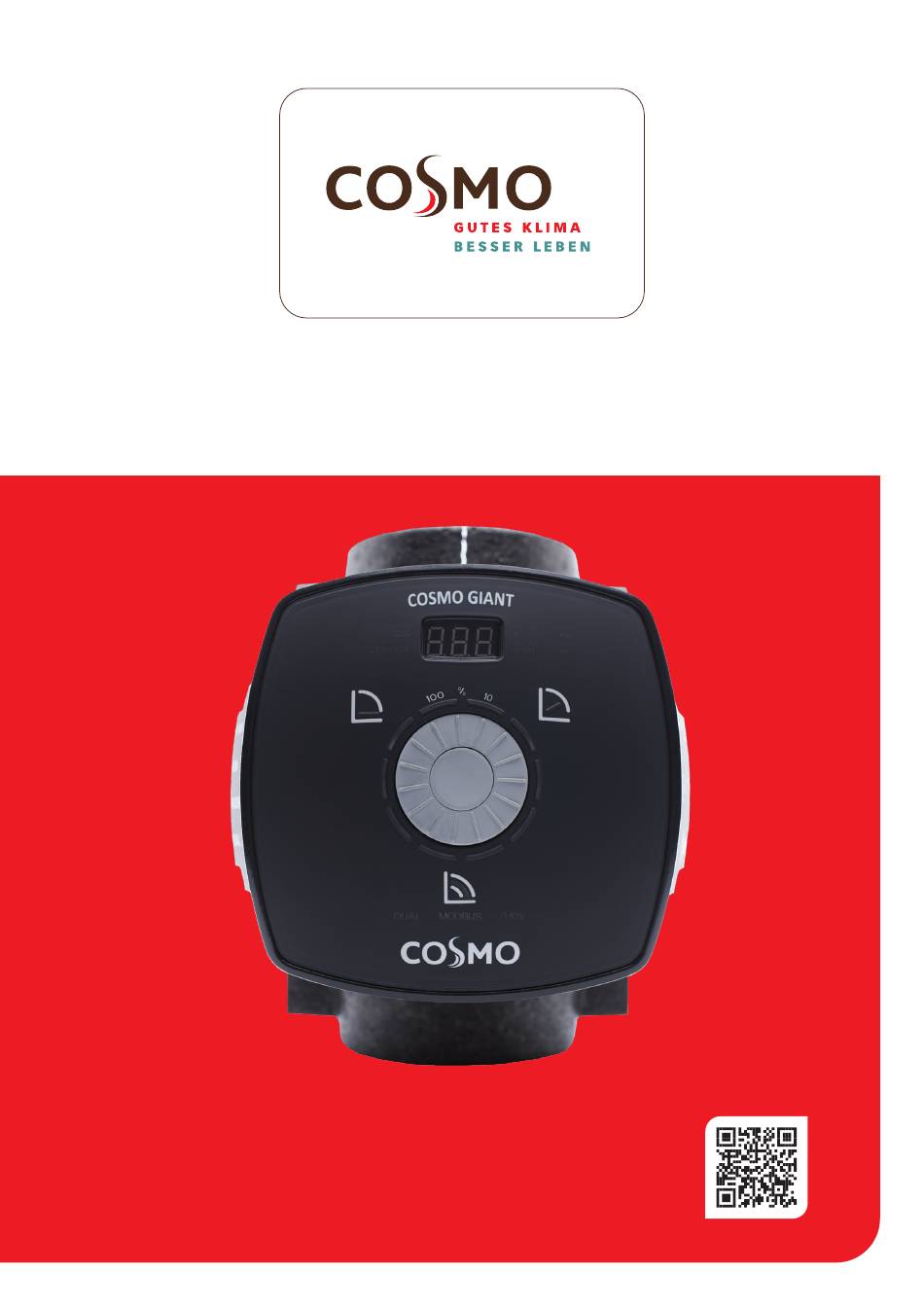

- Seite 1 T EC HNI S CHE I NFO RM ATI ON COSM O GI ANT HE IZ U NG SP U M PE Mehr erfahren:...
- Seite 2 Impressum Baureihenheft COSMO GIANT Alle Rechte vorbehalten. Inhalte dürfen ohne schriftliche Zustimmung des Herstellers weder verbreitet, vervielfältigt, bearbeitet noch an Dritte weitergegeben werden. Generell gilt: Technische Änderungen vorbehalten. © COSMO GmbH, 22549 Hamburg 11.03.2021...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Gebäudetechnik: Heizung .......................... 4 Heizungsumwälzpumpen geregelt............................ 4 COSMO GIANT.................................. 4 Hauptanwendungen.............................. 4 Fördermedien ................................. 4 Betriebsdaten ................................. 4 Konstruktiver Aufbau .............................. 4 Benennung .................................. 5 Werkstoffe.................................. 5 Produktvorteile ................................ 6 Zertifizierungen ................................ 6 Auslegungshinweise .............................. 7 Technische Daten ................................ 9 Kennlinien .................................. 10 Abmessungen ................................ 22 Einbauhinweise ................................ 23 Lieferumfang................................ 23... -
Seite 4: Gebäudetechnik: Heizung

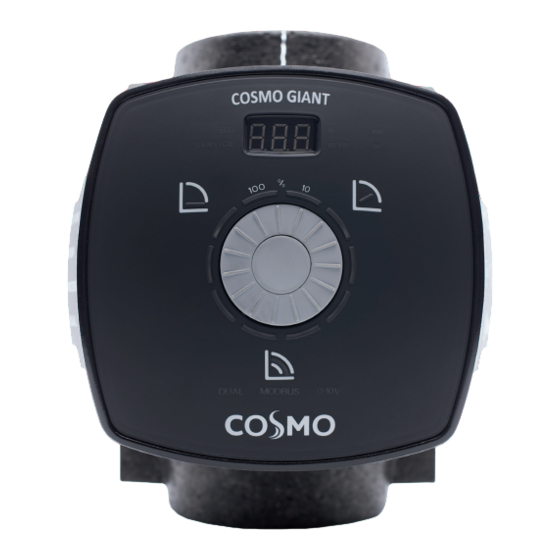

Gebäudetechnik: Heizung Heizungsumwälzpumpen geregelt Gebäudetechnik: Heizung Konstruktiver Aufbau Bauart Heizungsumwälzpumpen geregelt ▪ Wartungsfreie, hocheffiziente Nassläuferpumpe (stopfbuchslos) COSMO GIANT Antrieb ▪ Hocheffizienter Permanentmagnet-Synchronmotor, bürstenlos, selbstkühlend, mit stufenloser Differenzdruckregelung ▪ Integrierter Motorschutz ▪ 1~230 V AC +/- 10% ▪ Frequenz 50 Hz/60 Hz ▪ Schutzart IPX4D ▪... -
Seite 5: Benennung
▪ Periodisch wechselnde Anzeige von Förderstrom, ▪ Sammelstörmeldungen und Betriebsmeldungen Förderhöhe und elektrisch aufgenommener Leistung (potentialfreie Wechslerkontakte) ▪ Anzeige des Betriebszustands im Display ▪ Serielle, digitale Schnittstelle Modbus RTU Benennung Beispiel: COSMO GIANT 40-80 Erklärung zur Benennung Angabe Bedeutung COSMO GIANT Baureihe Anschluss Rp 1 Rp 1 1/4... -
Seite 6: Produktvorteile
Betriebszustands ▪ Hohe Verfügbarkeit durch Doppelpumpenbetrieb und integrierte Schutzfunktionen ▪ Neue Betriebsart Eco-Mode für zusätzliche Einsparungen von über 40 % im Vergleich zur Proportionaldruckregelung (ð Seite 8) Zertifizierungen Übersicht Marke Gültig für: Bemerkung Europa EEI ≤ 0,20 Baugröße 40-90: EEI = 0,22 COSMO GIANT... -
Seite 7: Auslegungshinweise
4.800, 9.600, 38.400, 57.600, 115.200 (19.200 = Werkseinstellung) Protokoll Modbus RTU-Standard Datenformat ▪ 8 Datenbits ▪ Parität EVEN / ODD / NONE ▪ 1 Stoppbit Modbus-Adresse ID #1 bis #247 wählbar (ID #17 = Werkseinstellung) Weitere Beschreibung siehe Betriebsanleitung Pumpenaggregat. COSMO GIANT... - Seite 8 Anlagencharakteristik nicht bekannt ist und die Regelkennlinie mit minimaler Förderhöhe Geräuschentwicklung an den Thermostatventilen reduziert sich. Q [m Abb. 2: Prinzip der dynamischen Steuerung 1 Überschüssiger 3 Regelkurve Energieverbrauch 2 Dynamische Steuerung 4 Minimale Kennlinie Kennlinie bei vollständig geöffneten Thermostatventilen COSMO GIANT...
-
Seite 9: Technische Daten
Gebäudetechnik: Heizung Heizungsumwälzpumpen geregelt Technische Daten COSMO GIANT Technische Daten Baugröße Anschluss Mat.-Nr. [kg] [bar] min. max. 1~230 V AC, 50 Hz/60 Hz [min⁻¹] [min⁻¹] 25-40 Rp 1 G 1 1/2 6/10/16 1000 2900 3,5 - 95 0,15 - 0,41 CPG2540G 25-60 Rp 1... -
Seite 10: Kennlinien
Gebäudetechnik: Heizung Heizungsumwälzpumpen geregelt Kennlinien COSMO GIANT 25-40 Stellerbetrieb, Eco-Mode COSMO GIANT 25-40 Δpv, Δpc Q [US.gpm] Q [US.gpm] Q [IM.gpm] Q [IM.gpm] 1~230 VAC 1~230 VAC Rp 1 Rp 1 100% - - - - - Eco Mode - - - - - Δp-v... - Seite 11 Gebäudetechnik: Heizung Heizungsumwälzpumpen geregelt COSMO GIANT 25-80 Stellerbetrieb, Eco-Mode COSMO GIANT 25-80 Δpv, Δpc Q [US.gpm] Q [US.gpm] Q [IM.gpm] Q [IM.gpm] 1~230 VAC 1~230 VAC 100% Rp 1 Rp 1 - - - - - Eco Mode - - - - - Δp-v ———...
- Seite 12 Gebäudetechnik: Heizung Heizungsumwälzpumpen geregelt COSMO GIANT 30-40 Stellerbetrieb, Eco-Mode COSMO GIANT 30-40 Δpv, Δpc Q [US.gpm] Q [US.gpm] Q [IM.gpm] Q [IM.gpm] 100% 1~230 VAC 1~230 VAC 100% Rp 1 1/4 Rp 1 1/4 100% - - - - - Eco Mode - - - - - Δp-v...
- Seite 13 Gebäudetechnik: Heizung Heizungsumwälzpumpen geregelt COSMO GIANT 30-80 Stellerbetrieb, Eco-Mode COSMO GIANT 30-80 Δpv, Δpc Q [US.gpm] Q [US.gpm] Q [IM.gpm] Q [IM.gpm] 1~230 VAC 1~230 VAC 100% Rp 1 1/4 Rp 1 1/4 - - - - - Δp-v - - - - - Eco Mode ———...
- Seite 14 Gebäudetechnik: Heizung Heizungsumwälzpumpen geregelt COSMO GIANT 32-40 Stellerbetrieb, Eco-Mode COSMO GIANT 32-40 Δp-v, Δp-c Q [US.gpm] Q [US.gpm] Q [IM.gpm] Q [IM.gpm] 100% 100% 1~230 VAC 100% 1~230 VAC DN 32 DN 32 H [ft] - - - - - Eco Mode - - - - - Δp-v...
- Seite 15 Gebäudetechnik: Heizung Heizungsumwälzpumpen geregelt COSMO GIANT 32-80 Stellerbetrieb, Eco-Mode COSMO GIANT 32-80 Δp-v, Δp-c Q [US.gpm] Q [US.gpm] Q [IM.gpm] Q [IM.gpm] 100% 1~230 VAC 1~230 VAC 100% DN 32 DN 32 100% - - - - - Δp-v - - - - - Eco Mode ———...
- Seite 16 Gebäudetechnik: Heizung Heizungsumwälzpumpen geregelt COSMO GIANT 40-40 Stellerbetrieb, Eco-Mode COSMO GIANT 40-40 Δp-v, Δp-c Q [US.gpm] Q [US.gpm] Q [IM.gpm] Q [IM.gpm] 100% 100% 1~230 VAC 1~230 VAC 100% DN 40 DN 40 - - - - - Eco Mode - - - - - Δp-v...
- Seite 17 Gebäudetechnik: Heizung Heizungsumwälzpumpen geregelt COSMO GIANT 40-70 Stellerbetrieb, Eco-Mode COSMO GIANT 40-70 Δpv, Δpc Q [US.gpm] Q [US.gpm] Q [IM.gpm] Q [IM.gpm] 100% 1~230 VAC 1~230 VAC DN 40 DN 40 - - - - - Eco Mode - - - - - Δp-v ———...
- Seite 18 Gebäudetechnik: Heizung Heizungsumwälzpumpen geregelt COSMO GIANT 40-90 Stellerbetrieb, Eco-Mode COSMO GIANT 40-90 Δpv, Δpc Q [US.gpm] Q [US.gpm] Q [IM.gpm] Q [IM.gpm] 100% 1~230 VAC 1~230 VAC DN 40 DN 40 - - - - - Δp-v 100% - - - - - Eco Mode 100% ———...
- Seite 19 Gebäudetechnik: Heizung Heizungsumwälzpumpen geregelt COSMO GIANT 50-40 Stellerbetrieb, Eco-Mode COSMO GIANT 50-40 Δpv, Δpc Q [US.gpm] Q [US.gpm] Q [IM.gpm] Q [IM.gpm] 100% 1~230 VAC 1~230 VAC 100% 100% DN 50 DN 50 - - - - - Δp-v - - - - - Eco Mode ———...
- Seite 20 Gebäudetechnik: Heizung Heizungsumwälzpumpen geregelt COSMO GIANT 50-80 Stellerbetrieb, Eco-Mode COSMO GIANT 50-80 Δpv, Δpc Q [US.gpm] Q [US.gpm] Q [IM.gpm] Q [IM.gpm] 100% 1~230 VAC 1~230 VAC DN 50 DN 50 - - - - - Eco Mode - - - - - Δp-v 100% ———...
- Seite 21 Gebäudetechnik: Heizung Heizungsumwälzpumpen geregelt COSMO GIANT 65-60 Stellerbetrieb, Eco-Mode COSMO GIANT 65-60 Δpv, Δpc Q [US.gpm] Q [US.gpm] Q [IM.gpm] Q [IM.gpm] 100% 1~230 VAC 1~230 VAC 100% DN 65 100% DN 65 - - - - - Δp-v - - - - - Eco Mode ———...
-
Seite 22: Abmessungen
[mm] [mm] [mm] [mm] [mm] [mm] 25-40 1 1/2 25-60 1 1/2 25-80 1 1/2 25-100 1 1/2 30-40 1 1/4 30-60 1 1/4 30-80 1 1/4 30-100 1 1/4 32-40 32-60 32-80 32-100 40-40 40-60 40-70 40-80 40-90 40-100 50-40 50-60 50-80 50-100 65-60 65-120 COSMO GIANT... -
Seite 23: Einbauhinweise
DN 65 4 × Ø 14 4 × Ø 19 Einbauhinweise Zulässige Einbaulagen ✔ ✔ Abb. 7: Zulässige Einbaulagen Lieferumfang Je nach Ausführung gehören folgende Positionen zum Lieferumfang: ▪ Pumpenaggregat ▪ Zweiteilige Wärmedämmschale (Einzelpumpe) ▪ Flachdichtungen ▪ Betriebs- und Montageanleitung COSMO GIANT... - Seite 26 G U T E S K L I M A B E S S E R L E B E N C O S M O GMBH Brandstücken 31 · 22549 Hamburg i n f o @ c o s m o - i n f o . d e w w w .
