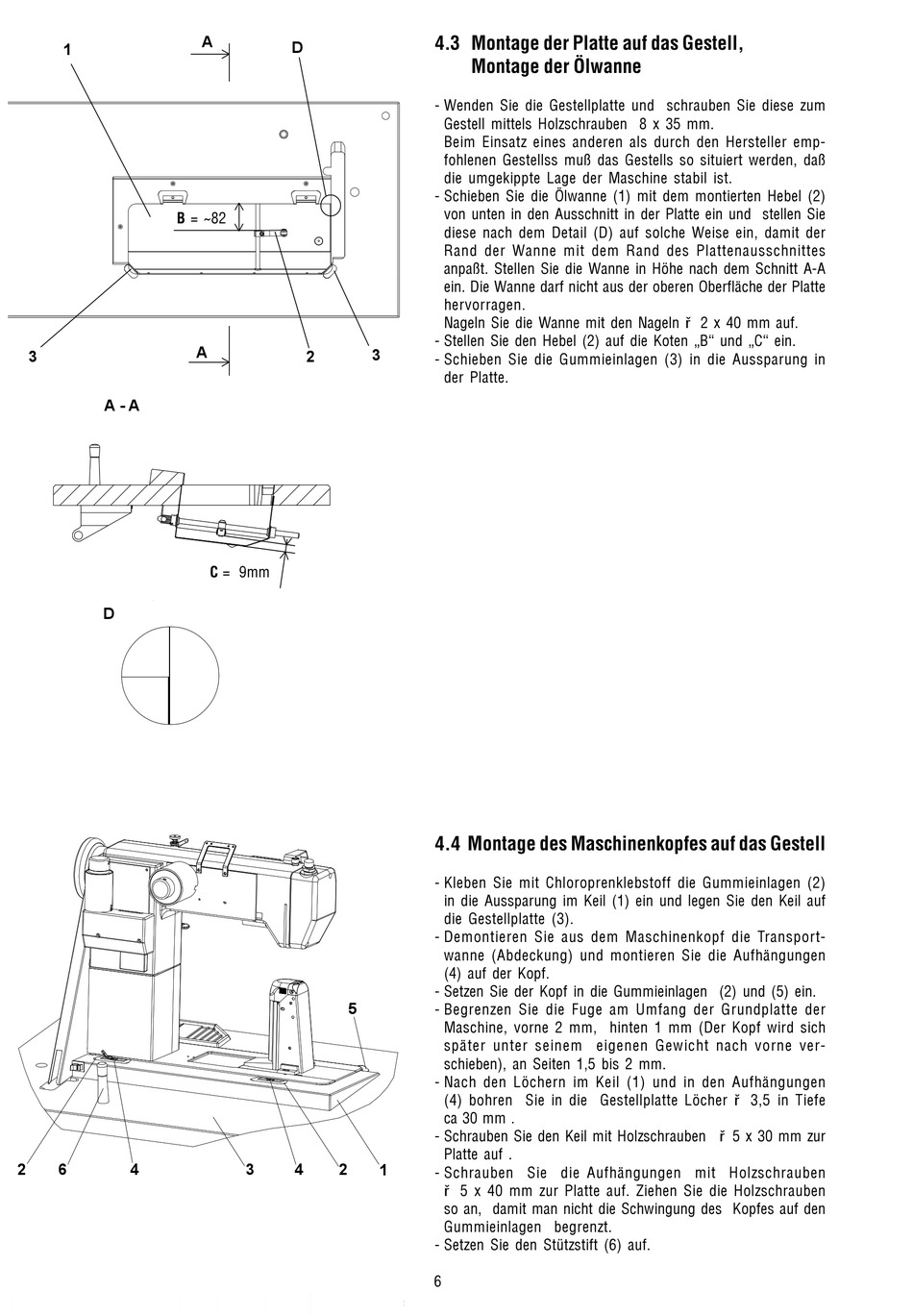

4.3 Montage der Platte auf das Gestell,
Montage der Ölwanne
- Wenden Sie die Gestellplatte und schrauben Sie diese zum
Gestell mittels Holzschrauben 8 x 35 mm.
Beim Einsatz eines anderen als durch den Hersteller emp-
fohlenen Gestellss muß das Gestells so situiert werden, daß
die umgekippte Lage der Maschine stabil ist.
- Schieben Sie die Ölwanne (1) mit dem montierten Hebel (2)
von unten in den Ausschnitt in der Platte ein und stellen Sie
diese nach dem Detail (D) auf solche Weise ein, damit der
Rand der Wanne mit dem Rand des Plattenausschnittes
anpaßt. Stellen Sie die Wanne in Höhe nach dem Schnitt A-A
ein. Die Wanne darf nicht aus der oberen Oberfläche der Platte
hervorragen.
Nageln Sie die Wanne mit den Nageln ø 2 x 40 mm auf.
- Stellen Sie den Hebel (2) auf die Koten „B" und „C" ein.
3
- Schieben Sie die Gummieinlagen (3) in die Aussparung in
der Platte.
4.4 Montage des Maschinenkopfes auf das Gestell
- Kleben Sie mit Chloroprenklebstoff die Gummieinlagen (2)
in die Aussparung im Keil (1) ein und legen Sie den Keil auf
die Gestellplatte (3).
- Demontieren Sie aus dem Maschinenkopf die Transport-
wanne (Abdeckung) und montieren Sie die Aufhängungen
(4) auf der Kopf.
- Setzen Sie der Kopf in die Gummieinlagen (2) und (5) ein.
- Begrenzen Sie die Fuge am Umfang der Grundplatte der
Maschine, vorne 2 mm, hinten 1 mm (Der Kopf wird sich
später unter seinem eigenen Gewicht nach vorne ver-
schieben), an Seiten 1,5 bis 2 mm.
- Nach den Löchern im Keil (1) und in den Aufhängungen
(4) bohren Sie in die Gestellplatte Löcher ø 3,5 in Tiefe
ca 30 mm .
- Schrauben Sie den Keil mit Holzschrauben ø 5 x 30 mm zur
Platte auf .
1
- Schrauben Sie die Aufhängungen mit Holzschrauben
ø 5 x 40 mm zur Platte auf. Ziehen Sie die Holzschrauben
so an, damit man nicht die Schwingung des Kopfes auf den
Gummieinlagen begrenzt.
- Setzen Sie den Stützstift (6) auf.
6
