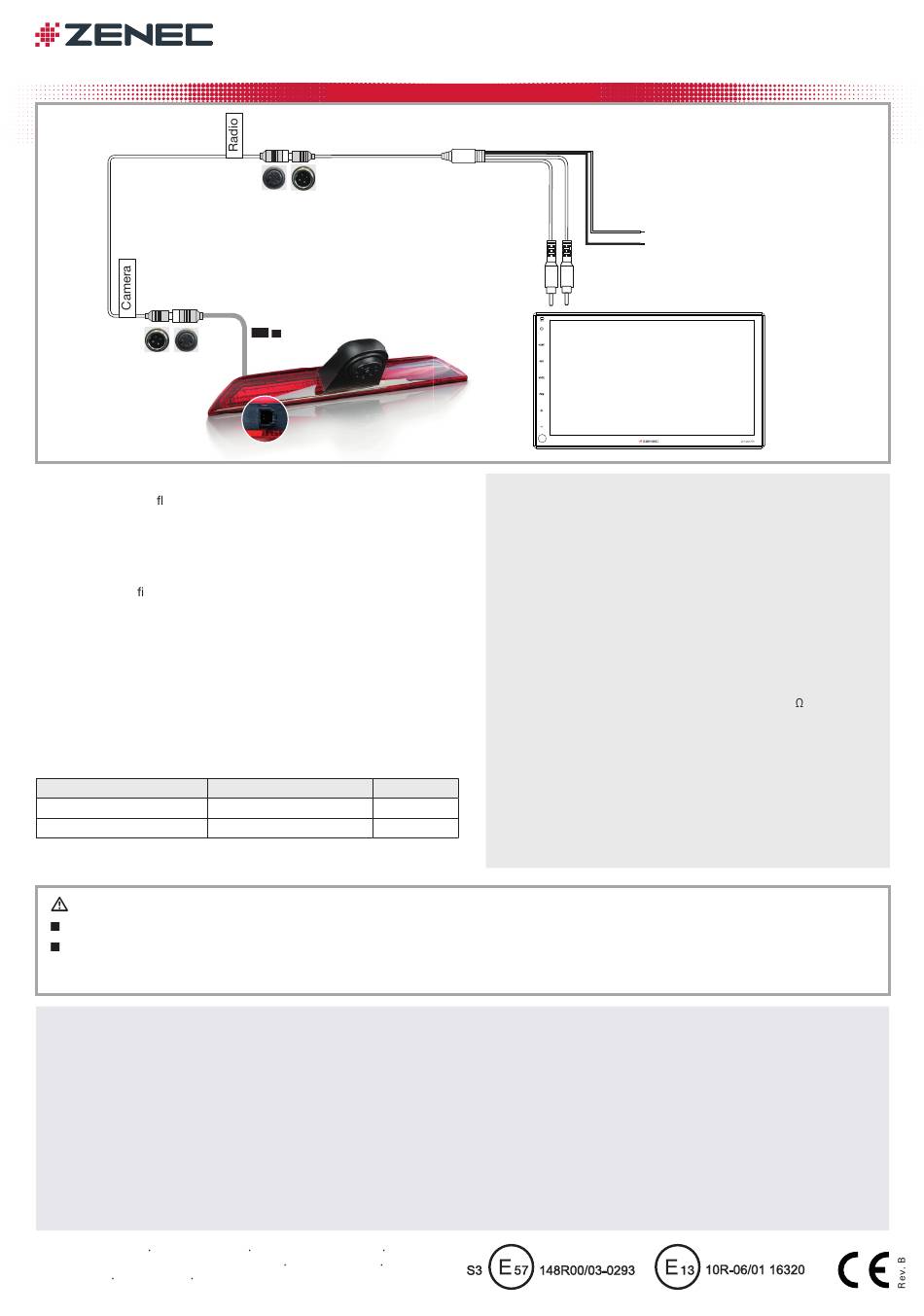

MONTAGE ANLEITUNG
10.0 m
HAUPTMERKMALE
• Kompakte hochau ösende Plug & Play Rückfahrkamera für
den Ersatz der dritten Originalbremsleuchte, für FORD Transit
Nutzfahrzeuge, Kastenwagen, Kleinbusse der 7. Transit Generation,
einschließlich der darauf basierenden Reisemobile und Camper Vans
• Robustes rotes Bremsleuchten Hauptgehäuse aus
Kunststoffspritzguss mit Einrast-Befestigungsklammen aus Edelstahl
• ECE 148R zerti ziertes Bremslicht (ABE/Fahrzeugzulassung bleibt
erhalten)
• Cam Sensor mit 140° diagonalem Betrachtungswinkel für breiten
Überwachungsbereich hinter dem Fahrzeug
• Manuell von +20° bis -20° einstellbarer vertikaler Bildausschnitt des
Kamerasensors zur Anpassung des präferierten Sichtbereichs
• IR-LED Beleuchtung mit 6 LEDs und dynamischer
Helligkeitssteuerung via LDR Element
• Integriertes Mikrofon für die Überwachung von
Umgebungsgeräuschen via Steuergerät
• 3-teiliges 10 m langes Systemkabel mit verschraubten 4-PIN Steckern
Modell
FORD Transit, alle Varianten*
FORD Transit, alle Varianten*
* Nutzfahrzeuge, Kastenwagen, Kleinbusse und weitere auf der 7. Transit Generation basieren-
de Reisemobil Aufbaufahrzeuge mit ausschwenkenden Hecktüren und 3. Bremsleuchte oben
am Heck.
BITTE BEACHTEN:
Verwenden Sie ausschließlich das mitgelieferte Anschlusskabel. Bei Nichtbeachtung erlischt Ihr Garantieanspruch.
Die Kamera ist nach der DIN EN Schutzklasse IP68 vor dem Eindringen von Schmutz- und Salzwasser geschützt.
Sollte die Kamera jedoch Hochdruckwasser-Reinigungsgeräten (Dampfstrahl) ausgesetzt werden, können selbst IP68 spezifizierte Modelle
durch eindringendes Wasser beschädigt werden. Es ist daher ein Abstand von mind. 100 cm von der Strahldüse zur Kamera einzuhalten.
INSTALLATION:
Der Original-Bremslichteinsatz ist aus dem Fahrzeug ausklippbar.
Der Zugang zu den Edelstahl Klammern zum Entriegeln der Origi-
nal-Bremsleuchte ist fahrzeugtypabhängig. Es gibt zwei Grundaus-
stattungen: Der Bremslichteinsatz sitzt direkt in einer Vertiefung der
Karosserie, oder sie ist mit einem schwarzen Kunststoffrahmen am
Fahrzeug angeschraubt. Bei Fahrzeugen mit Kunststoffrahmen kann
die Rahmen-Bremslicht-Baugruppe einfach als Ganzes abgeschraubt
werden. Transit-Modelle mit voll integrierten Bremslichtern werden
über den Fahrzeuginnenraum ausgeclippt. Hierzu müssen die Kunst-
stoffabdeckungen im Dachbereich des Fahrzeugs entfernt werden.
Danach können die Befestigungsklammern der Bremsleuchte mit
einer Spitzzange zusammengedrückt und entriegelt werden. Sobald
ZENEC by ACR AG Bohrturmweg 1 CH-5330 Bad Zurzach Schweiz
Gesetzlicher Vertreter EU: ACR S & V GmbH Industriestr. 35 D-79787
Lauchringen Deutschland www.zenec.com
0.17 m
0.7 m
0.7 m
Eingangsbuchse für fahrzeugseitiges
Bremslicht Stromversorgungs-Stecker
Modelltype
Modelljahr
7. Generation
2014 bis 2019
7. Generation, 2019er Facelift
ab 2019
RE AR VIE W C AMER A FÜR FORD TR ANSIT
0.15 m
Weiß RCA:
Gelb RCA:
Mikrofon Audio Signal
Kamera (CVBS) Video Signal
Bright re ecting Silver (chrome)
Pantone Warm Red CV
TECHNISCHE SPEZIFIKATIONEN
Illuminated
Infrared
Bildsensor Cam:
Bildsensor Typ:
TV System:
Betrachtungswinkel:
Native Sensor-SoC Pixelaufl ösung: 976 (H) x 494 (V) Pixel
Bildrelevante Pixelaufl ösung:
Brennweite Linse:
Bildwiederholrate:
Signal/Rauschabstand:
Dynamischer Kontrast:
Lichtempfi ndlichkeit:
Video Ausgang:
Weißabgleich:
Belichtungskompensation:
Gamma Korrektur:
Helligkeitsabgleich:
Synchronisation:
Spannungsversorgung:
Gesamtstromverbrauch (@12 V DC): 80 mA ±10 mA
Schutzklasse:
Betriebstemperatur:
das Bremslicht ausgeklippt ist, stecken Sie den Stromversorgungs-
stecker auf der Rückseite des Bremslichts aus. Bei Bremslichtern
auf Kunststoffrahmen muss der Rahmen ausgeclippt und an der ZE-
RCE3804 wieder eingeclippt werden. Verlegen Sie nun das 10 m lange
Verlängerungskabel vom Armaturenbrett zum Montageort der Kame-
ra. Verbinden Sie die A/V Cinchstecker mit den Rückfahrkamera A/V
Eingängen Ihres Steuergeräts, wie im Kabeldiagramm oben zu sehen.
Verbinden Sie dann die rot/schwarzen Stromversorgungskabel mit
den Kamera Stromversorgungskabeln Ihres Steuergerätes. Stecken
Sie den Stromversorgungsstecker auf der Rückseite der ZE-RCE3804
Kamera wieder ein. Führen Sie nach Abschluss aller Verdrahtungs-
schritte Kamera in die Aufnahme des Fahrzeugs und drücken Sie die
Kamera in Position, bis die Edelstahlklammern einrasten.
ZE-RCE3804
ZE-RCE3804
Rot: Kamera PWR (+12V)
Schwarz: GND
SHARP RJ2331 CCD Sensor
(mit AA9050)
1/3" / 8,5 mm CCD Sensor
NTSC / 30 fps
140° diagonal
700 TV Linien
2,6 mm
30 Felder/Sek., interlaced
> 48 dB
> 60 dB
0 Lux mit IR-LED An
1.0 ±0.2 Vp-p, 75 , CVBS
Automatisch
Automatisch
0,45
Automatisch
Automatisch
12 DCV
IP68
-20° C ~ +70° C
