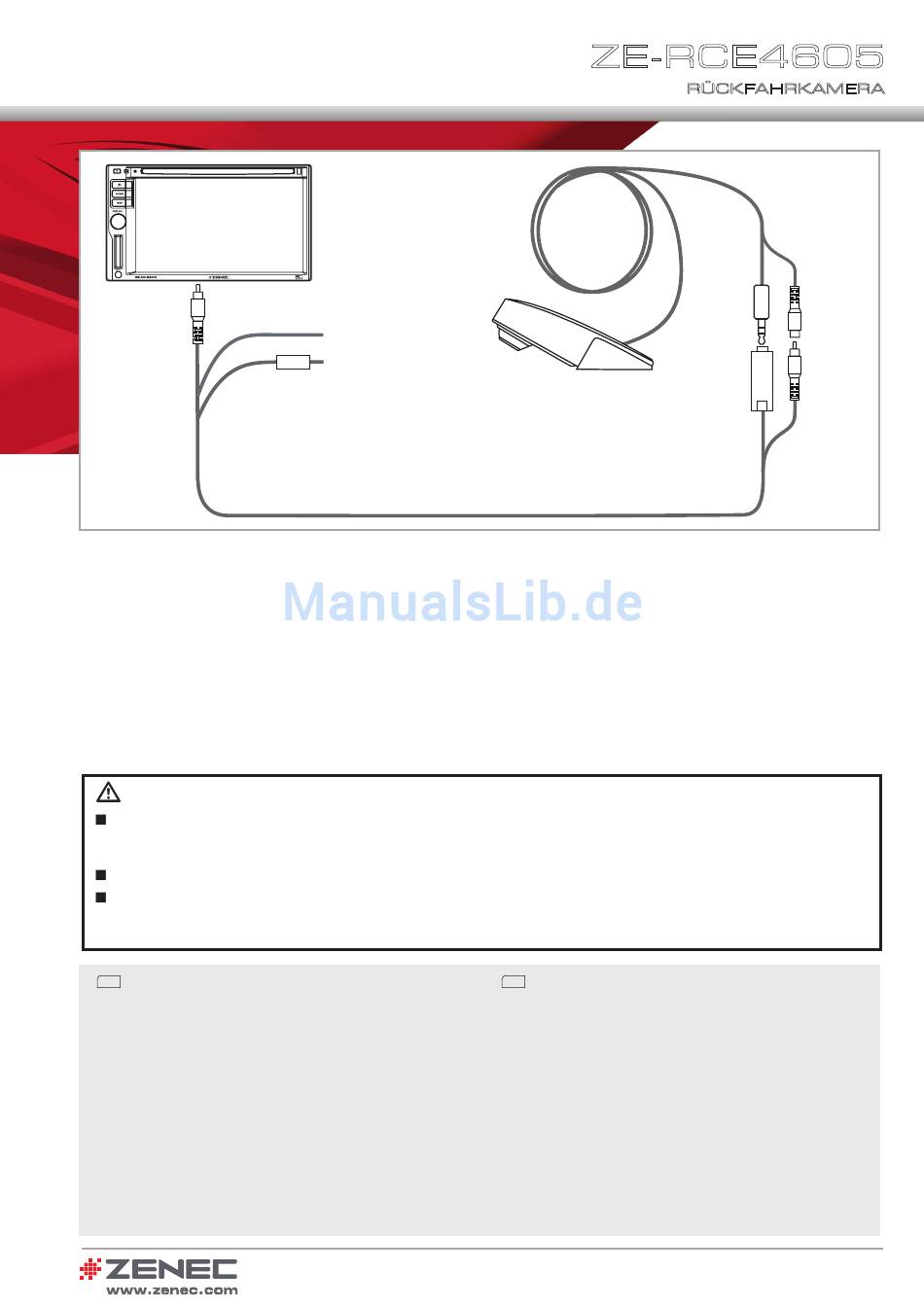

MONTAGEANLEITUNG
Cinch Gelb:
Anschluss an RVC Video-In
HAUPTMERKMALE
• Hochauflösende Rückfahrkamera für Kleintransporter, MotorHomes und Vans
• Lichtsensor gesteuerter Tag und Nacht Modus mit neun Nachtsicht IR LED's
• 10 m Länge vom Haupt-Verbindungskabel
BESCHREIBUNG:

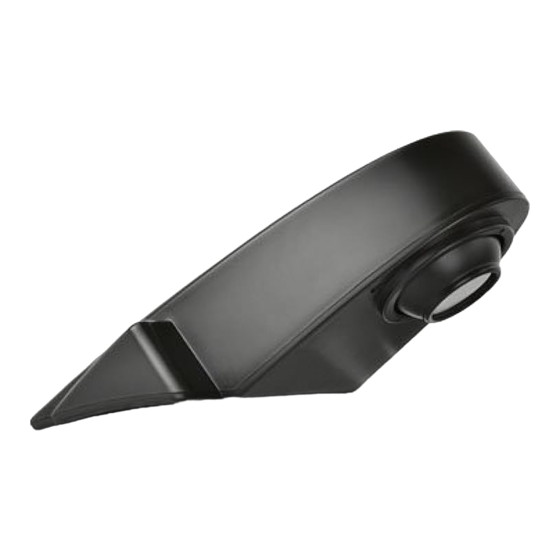

Diese ZENEC Rückfahrkamera wurde spezifisch für den Einsatz in Kleintransporter, MotorHomes und Vans entwickelt. Die
Verwendung von hochwertigen Materialien für hohe Wetterbeständigkeit und lange Lebensdauer, als auch die clevere Konstruktion
nach Schutzklasse IP67 ermöglichen einen optimalen Betrieb in den oben genannten Zielfahrzeugen.
Die Z-RCE4605 bietet ein grosses horizontales Sichtfeld von 120° und kann durch Bildinversion bzw. Normalbetrieb mit einer
grossen Auswahl von Rückfahrmonitoren und Steurgeräten kombiniert werden.
Diese Rückfahrkamera ist kompatibel mit allen ZENEC Moni- und Naviceivern, wie auch mit allen Modellen der ZENEC E>GO
Produktlinie.
BITTE BEACHTEN:
Fahrzeuge neueren Datums verwenden zur Stromversorgung der Fahrzeugaussenbeleuchtung eine über PWM Taktung
generierte (pulsierende) Spannung, welche für Bildsensor/Videoelektronik ungeeignet ist, bzw. Funktions- oder Bild-
störungen zur Folge hat.
Verwenden Sie ausschließlich das mitgelieferte Anschlusskabel. Bei Nichtbeachtung erlischt Ihr Garantieanspruch.
Die Kamera ist nach der DIN EN Schutzklasse IP67 vor dem Eindringen von Schmutz- und Salzwasser geschützt.
Sollte die Kamera jedoch Hochdruckwasser-Reinigungsgeräten (Dampfstrahl) ausgesetzt werden, könnten die Dichtungen
beschädigt werden und Wasser eindringen. Es ist daher ein Abstand von mind. 100 cm von der Strahldüse einzuhalten.
Technical Specifications:
EN
Image device:
0.25"/6.4 mm Sharp CCD sensor
Lens focal length:
F 2.5
TV system:
NTSC / 60 fps
View angle:
120° horizontal
Native sensor resolution: 510 x 492 pixels
Resolution of video-out: > 420 TV lines
Signal to noise ratio:
> 48 dB
Light sensitivity:
0 Lux (IR LED's)
Video output:
1.0 Vp-p, 75 ohms
White balance:
Auto
Gain control:
Auto
Sync system:
Auto
Power supply:
DC 12V
Current consumption:
60mA
IP protection rating:
IP67
Operating temperature:
-20°C~+70°C, RH 95% max.
Dimensions (HxWxD):
23 x 19 x 30 mm
Weight:
200 g
Schwarz: GND
Rot: DC 12 V
Sicherung
0.5 A
ZE-RCE4605
0.5 m
10.0 m
Technische Spezifikationen:
DE
Kamerasystem:
Brennweite Linse:
TV System:
Betrachtungswinkel:
Native Sensor Aufl ösung:
Aufl ösung Ausgangssignal: > 420 TV Linien
Signal/Rauschabstand:
Lichtempfi ndlichkeit:
Video Ausgang:
Weissabgleich:
Helligkeitsabgleich:
Synchronisation:
Spannungsversorgung:
Stromverbrauch:
Schutzklasse:
Betriebstemperatur:
Dimensionen (HxBxT):
Gewicht:
RÜCKFAHRKAMERA
5.5 mm
Cinch Gelb:
Klinke
Anschluss an
RVC Video-
signal
0.25"/6.4 mm Sharp CCD Sensor
F 2.5
NTSC / 60 fps
Horizontal 120°
510 x 492 Pixel
> 48 dB
0 Lux (IR LED's)
1.0 Vp-p, 75 Ohm
Automatisch
Automatisch
Automatisch
DC 12V
60mA
IP67
-20°C~+70°C, RH 95% MAX.
23 x 19 x 30 mm
200 g
