ZENEC ZE-RCE3703AHD Montageanleitung

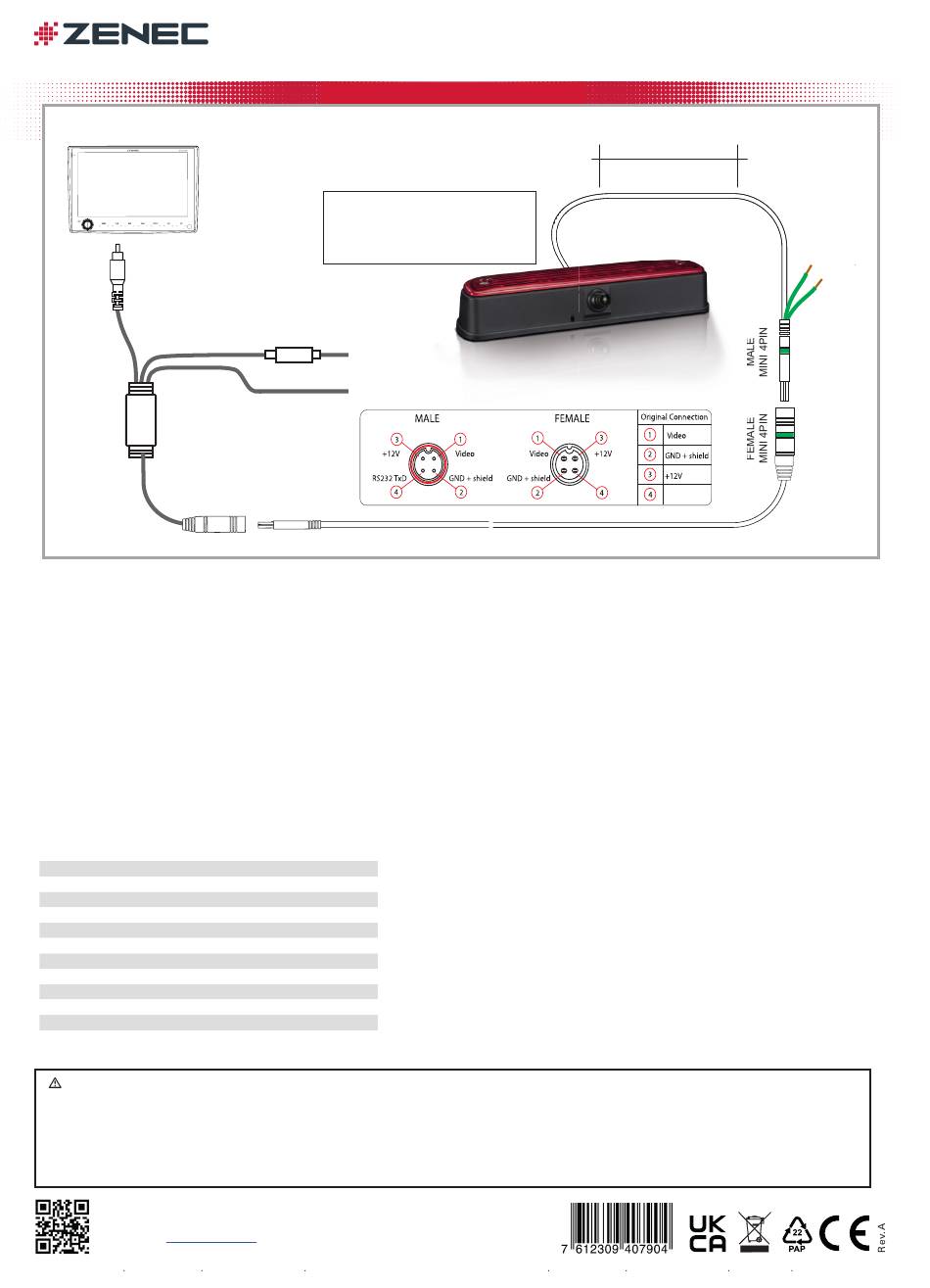

MONTAGE ANLEITUNG
RCA connector
AHD video signal
0.70 m
FEMALE
MINI 4PIN
HAUPTMERKMALE

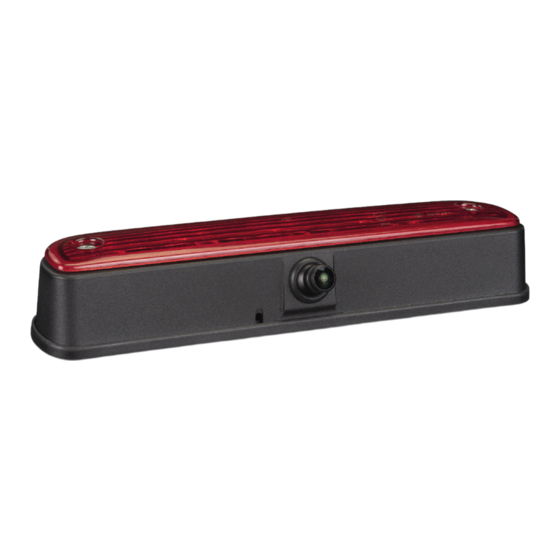

• AHD Rückfahrkamera für FIAT Ducato III Fahrzeuge und
baugleiche Fahrzeugtypen zur Nutzung mit ausgewählten AHD
kompatiblen ZENEC Gerätemodellen
• Videoscaler mit wählbarem AHD oder CVBS Video Ausgangssignal
• Systemdesign mit Integration der Originalbremsleuchte (ABE/
Fahrzeugzulassung bleibt bestehen)
• Hochwertiger CMOS-Bildsensor mit AHD 720p Ausgangssignal
und tiefem Stromverbrauch
• Mechanisch einstellbarer Kamerawinkel, für individuelle vertikale
Anpassung des Sichtfelds
• Kunststoffspritzgussgehäuse mit Befestigungsbolzen aus Edelstahl
• 15 m langes, trennbares Systemkabel ausgestattet mit Mini 4-PIN
Steckern
• Schutzklasse: IP69K zertifi ziert
FAHRZEUG KOMPATIBILITÄTSLISTE
Modell Modelltyp
Fiat Ducato III 250
Fiat Ducato III Serie 8 / 9
Fiat Ducato III Serie 2
Citroën Jumper II 250
Citroën Jumper II Serie 2
Peugeot Boxer II 250
Peugeot Boxer II Serie 2
Opel Movano C 250
Opel Movano C Serie 2
Toyota Proace Max
VORSICHT
■ Verwenden Sie ausschließlich das mitgelieferte Verbindungskabel. Durch Modifikation des Kabels erlischt Ihre Garantie.
■ Die Kamera ist wasser- und staubdicht und wurde gemäß dem internationalen Standard IP69K lizenziert. Die Fahrzeugreinigung
mit Hochdruckwasser- und Dampfstrahlgeräten kann durch Eindringen von Wasser zu Schäden an Kameramodellen der
Schutzklasse IP69K führen. Stellen Sie sicher, dass zwischen der Wasserdüse und dem Kamerasensor ein Abstand von 1 Meter
bei der Fahrzeugreinigung eingehalten wird.
EU Konformitätserklärung
Hiermit erklärt ACR Brändli + Vögeli AG, dass der ZE-
NEC-ZE-RCE3703AHD CE konform ist – die EU-Konformi-
tätserklärung kann unter der folgenden Internetadresse
abgerufen werden: https://www.zenec.com
„Dokumente zur Produktkonformität" im Fussbereich).
ZENEC by ACR AG Bohrturmweg 1 CH-5330 Bad Zurzach Schweiz, Gesetzlicher Vertreter EU: ACR S & V GmbH Industriestr. 35 D-79787 Lauchringen Deutschland www.zenec.com
AHD RÜCKFAHRK AMER A FÜR FIAT DUC ATO III REISEMOBILE
Nur geeignet für Fahrzeuge ohne
Werks-Rückfahrkamera.
Der rote Bremslicht Reflektor ist
nicht Bestandteil vom Lieferumfang.
Fuse 1 A
DC 5 ~ 24 V
GND
MALE
MINI 4PIN
Modelljahr
2006 – 2021
2021 – 2024
ab 2024
2006 – 2024
ab 2024
2006 – 2024
ab 2024
2021 – 2024
ab 2024
ab 2024
(siehe Link
ZE-RCE3703AHD ZE-RCE3703AHD
15.0 m
TECHNISCHE SPEZIFIKATIONEN
Bildsensor:
TV System:
Betrachtungswinkel:
Native Sensor Aufl ösung:
Video-Signal Aufl ösung:
Bildwiederholrate:
Brennweite Linse:
Lichtempfi ndlichkeit:
Bild-Rauschabstand:
Video Ausgang:
Weißabgleich:
Belichtungskompensation:
Gamma Korrektur:
Verstärkungsregelung (AGC):
Synchronisation:
Spannungsversorgung:
Stromverbrauch:
Schutzklasse:
Betriebstemperatur:
Dimensionen L x B x H:
Lieferumfang
1 Stück ZE-RCE3703AHD Kamera-Haupteinheit
2 Stück Befestigungsbolzen aus Edelstahl
1 Stück Haupt-Verlängerungskabel, 15 m
1 Stück Kabelendstück für HU-seitige Anschlüsse, 10 cm
1 Stück Montageanleitung DE/EN, DIN-A4
50 cm
Green wires:
• AHD when
connected
• CVBS when
open
1/4" / 6.09 mm SONY IMX225L
QR CMOS Sensor
NTSC
160°(D) x 130°(H) x 100°(V)
1280 (H) x 960 (V) Pixel
1280 (H) x 720 (V) Pixel
30 Felder/Sek.
f 1,2
0,5 Lux / 50IRE
> 48 dB
1,0 Vp-p (±0,2 V) 75 Ohm,
CVBS
automatisch
automatisch
0,45
automatisch
automatisch
5,0 – 24 V DC
70 mA @12VDC, ≤ 840 mW
IP69K
-30° C ~ +75° C
278 x 35 x 62 mm
