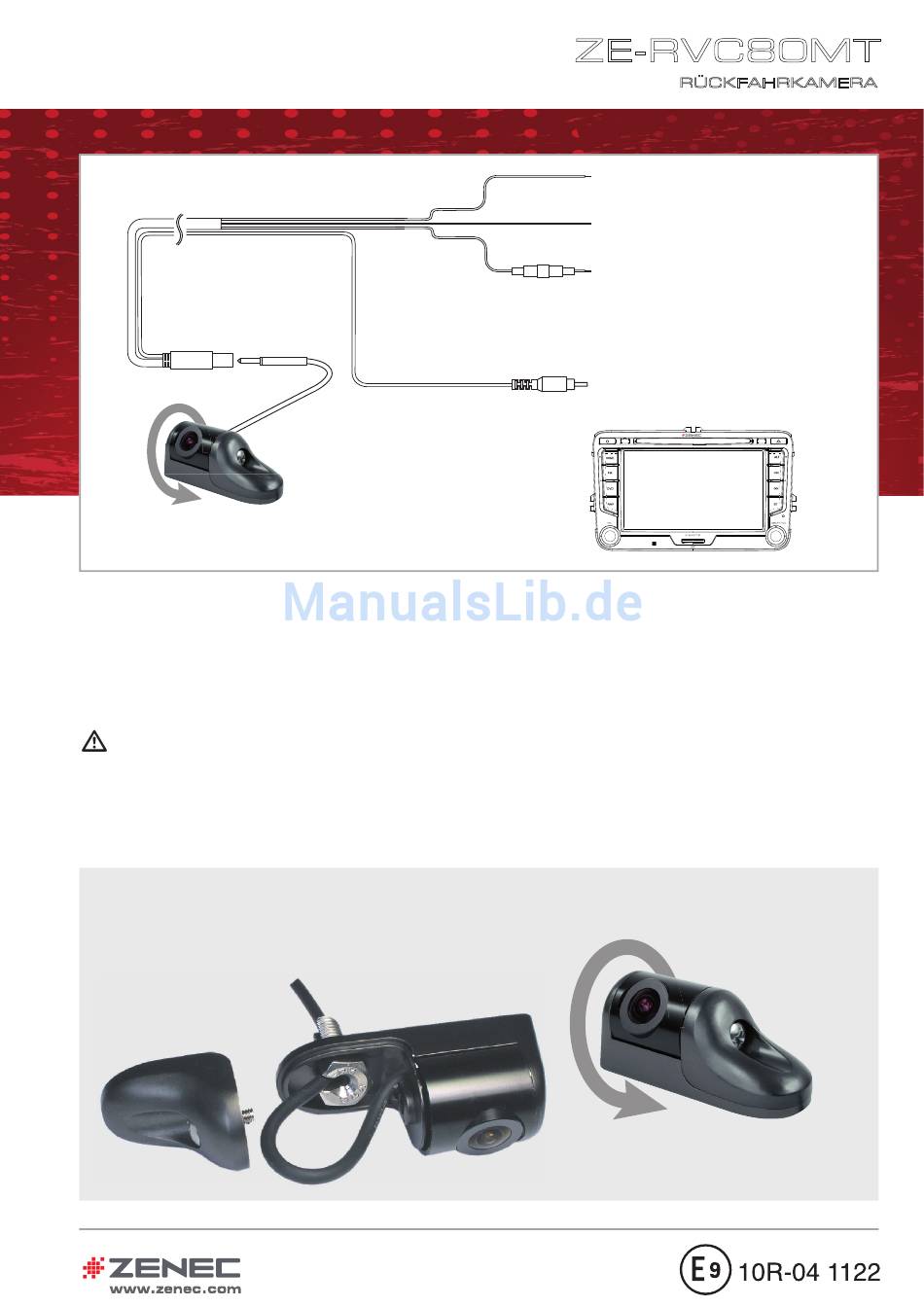

MONTAGEANLEITUNG

Kamera kann

gedreht werden

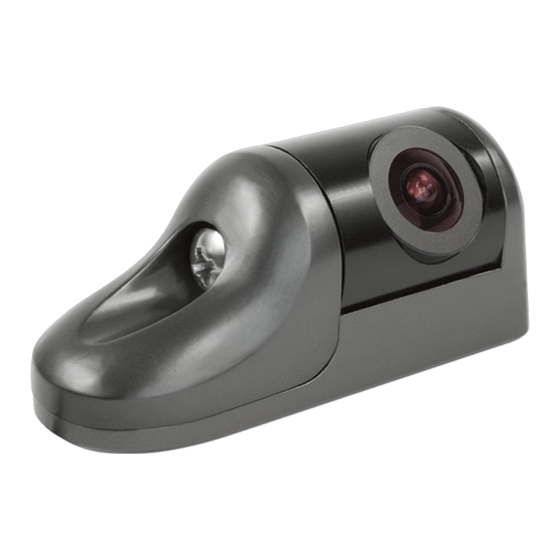

Die ZE-RVC80MT eignet sich durch ihre kompakte Bauform auch zur Montage am Nummernschildhalter, oder unterhalb

des Stoßfängers, je nach Fahrzeugmodell und gewünschtem Resultat. Das von der Kamera wegführende Verbindungs-

kabel kann sehr oft durch die Zuführung der Nummernschildbeleuchtung gelegt werden. Auch bietet der hochwertige

CMOS-Sensor einen temperaturmässig erweiterten Einsatzbereich, sowie ein wasserdichtes (IP68) Gehäuse aus

eloxiertem Aluminium-Druckguß.

BITTE BEACHTEN:

Fahrzeuge neueren Datums verwenden zur Stromversorgung der Fahrzeugaussenbeleuchtung eine über PWM Taktung

generierte (pulsierende) Spannung, welche für Bildsensor/Videoelektronik ungeeignet ist, bzw. Funktions- oder Bild-

störungen zur Folge hat.

Verwenden Sie ausschließlich das mitgelieferte Anschlusskabel. Bei Nichtbeachtung erlischt Ihr Garantieanspruch.

Cable goes right through the

hollow screw and is completely

invisible after installation.

Die Hohlschraube sorgt für eine

unsichtbare, kabelführende

Befestigung.

ZE-RVC80MT

RÜCKFAHRKAMERA

Grün: Kabel offen erzeugt gespiegeltes Bild.

Kabel auf GND gelegt erzeugt normales Bild.

Schwarz: GND

Rot: ACC

Gelb: Video Out

Cinchstecker vom Videosignalkabel

mit dem Moni-/Naviceiver verbinden

Untighten screw to

Nach lockern der

rotate cylinder.

Schraube kann

man den Zylinder

einstellen.

Rotatable Reverse Camera

Winkelverstellbare Rückfahrkamera
