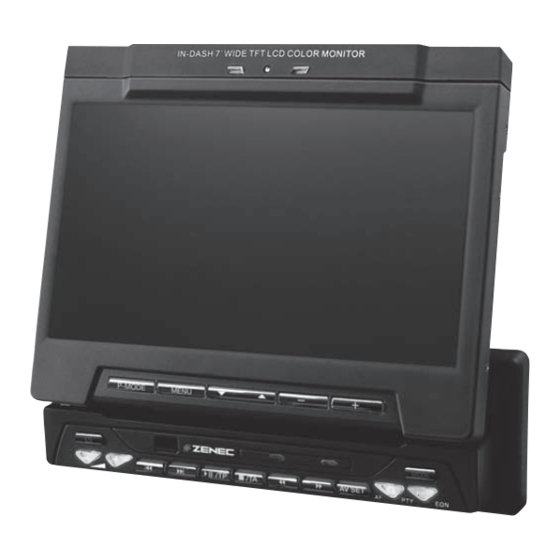

- Seite 1 FULLY MOTORIZED 7” WIDE SCREEN TFT-LCD MONITOR MODEL NO: ZEM-W700DMM INSTRUCTION MANUAL...
-
Seite 2: Inhaltsverzeichnis
INHALT GERÄTE-FEATURES SICHERHEITSHINWEISE REINIGUNG DES LCD – DISPLAYS FERNBEDIENUNG BENUTZEN DER FERNBEDIENUNG BEDIENTEIL 10-12 GRUNDFUNKTIONEN 13-15 BEDIENUNG DES RDS – TUNERS 16/17 BEDIENUNG DES TV – TUNERS BEDIENUNG EINES EXTERNEN CD/DVD – WECHSLERS 19/20 FEHLERSUCHE HINWEISE ZUR INSTALLATION DES GERÄTES ANSCHLÜSSE ANSCHLUSS VON EXTERNEN GERÄTEN MONTAGE DES GRUNDGERÄTES... -
Seite 3: Geräte-Features
Produkt entschieden, das Ihnen durch die Verwendung von hochwertigen Materialien und Bauteilen eine lange Lebensdauer garantiert. Bei dem ZEM-W700DMM von ZENEC handelt es sich um einen 7“ Motorized TFT-LCD Aktiv-Matrix Universal Monitor der neben einem RDS – Tuner zusätzlich noch einen 4 –... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE ■ Dieses Gerät ist für den Betrieb an einem Bordnetz mit +12V und Minus gegen Masse geeignet und darf auch nur so betrieben werden. ■ Bedienen Sie das Gerät nur so, wie es in dieser Bedienungsanleitung beschrieben wird. Alles andere kann zum Erlöschen Ihres Garantieanspruches führen. ■... -
Seite 5: Reinigung Des Lcd - Displays
Befestigungsschrauben. ■ Wenn Sie Fragen oder Probleme mit dem Gerät haben, wenden Sie sich bitte an einen ZENEC-Händler oder an den jeweiligen Landesvertrieb. ■ Das Gerät bzw. die Mechanik des LCD – Displays ist vollautomatisch. Versuchen Sie nicht das LCD –... -
Seite 6: Fernbedienung
FERNBEDIENUNG der jeweiligen Taste einen zuvor gespeicherten Sender anwählen. 4. SEL – Taste ■ Drücken Sie die SEL – Taste um folgende Einstellungen vorzunehmen: Initial Volume – Setup ➞ TA Volume Setup ➞ Bass Adjustment ➞ Treble Adjustment ➞ Balance Adjustment ➞ Fader Adjustment ■... - Seite 7 Sekunden wiedergegeben. Wenn 11. P.MENU – Taste Sie die SCAN – Taste noch einmal ■ Durch drücken der P.MENU – Taste drücken, wird der automatische können Sie folgende Bildeinstellungen Sendersuchlauf sofort beendet und des LCD – Displays vornehmen: die gerade angezeigte Frequenz wird Brightness (Helligkeit) ➞...
- Seite 8 Sie in diesem Fall die SOURCE – Taste 20. STOP – Taste fest, um sich die aktuelle Spielzeit ■ Wenn Sie einen CD/DVD – Wechsler der gerade wiedergegebenen Disk angeschlossen haben und eine anzeigen zu lassen. CD/DVD abspielen, können Sie durch drücken der STOP –...
-
Seite 9: Benutzen Der Fernbedienung
25. GO TO – Taste CDC – Modus befinden, können Sie ■ Wenn Sie einen CD/DVD – Wechsler durch drücken der RPT – Taste einen angeschlossen haben und sich im Repeat – Modus wie folgt auswählen: CDC – Modus befinden, können Sie Disc ➞... -
Seite 10: Bedienteil
BEDIENTEIL 1. POWER/MUTE – Taste 2. VOL (+/-) – Taste 3. SEL – Taste 4. ENTER/6– Taste 5. PLAY/PAUSE/5– Taste 6. PREVIOUS – Taste 7. NEXT – Taste 8. BAND/REPEAT – Taste 9. PTY/SCAN – Taste 10. RANDOM/AF – Taste 11. - Seite 11 4. ENTER/6 – Taste gedrückt um den nächsten gewählten ■ Wenn Sie einen CD/DVD – Wechsler Sender auf dem Speicherplatz zu (Sanyo – Protokoll) angeschlossen speichern haben und sich im CDC – Modus befinden, können Sie durch drücken 6. PREVIOUS – Taste der ENTER/6 –...
- Seite 12 10. RANDOM/AF – Taste 16. P.MODE – Taste ■ Wenn Sie einen CD/DVD – Wechsler ■ Drücken Sie die P.MODE – Taste angeschlossen haben und sich im CDC um ein Bildschirmformat wie folgt – Modus befinden, können Sie durch auszuwählen: drücken der RANDOM/AF –...
-
Seite 13: Grundfunktionen
GRUNDFUNKTIONEN BEDIENUNG UND EINSTELLUNG DES INBETRIEBNAHME DES GERÄTES LCD – PANELS 1. Einschalten des Gerätes 1. Ausfahren des LCD – Displays ■ Drücken Sie die Taste um das Gerät ■ Drücken Sie die P.POWER – Taste einzuschalten. um das LCD – Display automatisch herausfahren zu lassen (siehe folgende 2. -
Seite 14: Hauptmenü
HAUPTMENÜ Einstellung des Schirmwinkels ■ Durch drücken der ANGLE (+/-) – Taste Wenn kein Videosignal anliegt, können auf der Fernbedienung oder der 5/6 Sie durch drücken der P.MENU – Taste – Taste auf dem Bedienteil können Sie das Menü aufrufen und mit den den Schirmwinkel des LCD –... - Seite 15 BILDEINSTELLUNGEN Auswahl des Displaymodus ■ Drücken Sie die P.MODE – Taste ■ Drücken Sie die P.MENU – Taste um einen Displaymodus wie folgt um das Menü zur Bildeinstellung auszuwählen: aufzurufen. Mit den 5/6 – Tasten auf FULL ➞ NORMAL ➞ FULL der Fernbedienung können Sie den gewünschten Menüpunkt auswählen.
-
Seite 16: Bedienung Des Rds - Tuners
BEDIENUNG DES RDS – TUNERS Einstellung der Lautstärke 1. Drücken Sie die – oder + - Taste um die Lautstärke zu erhöhen bzw. zu verringern. 2. Drücken Sie die MUTE – Taste um die Muting – Funktion zu aktivieren. BEDIENUNG DES RDS – TUNERS MIT Auswahl eines Radiosenders DER FERNBEDIENUNG 1. -
Seite 17: Rds-Funktionen
RDS – FUNKTIONEN PTY (Programmtypen) Diverse RDS – Sender senden eine Auswahl einer RDS - Funktion Zusatzkennung, welche es ermöglicht 1. Wenn Sie sich im FM – Modus befinden, nach Sendern zu suchen die können Sie durch drücken der bestimmten Programmtypen (Rock, AF –... -
Seite 18: Bedienung Des Tv - Tuners
BEDIENUNG DES TV – TUNERS Manueller Suchlauf (Feineinstellung) ■ Drücken Sie die 9 oder : – Taste um eine Feineinstellung des entsprechenden Senders vorzunehmen. Wenn Sie die Taste gedrückt halten, startet der automatische Suchlauf und stoppt erst bei dem nächsten Auswahl eines TV –... -
Seite 19: Bedienung Eines Externen Cd/Dvd - Wechslers
BEDIENUNG EINES EXTERNEN CD/DVD – WECHSLERS ■ Drücken Sie die SEL – Taste um folgende Einstellungen vorzunehmen: Bass ➞ Treble ➞ Balance ➞ Fader BEDIENUNG DES CD/DVD – WECHSLERS MIT DER FERNBEDIENUNG GRUNDFUNKTIONEN Auswahl eines Kapitels ■ Drücken Sie die SOURCE – Taste um in ■... - Seite 20 Titelmenü ■ Drücken Sie die TITLE – Taste um das Titelmenü der entsprechenden Disk aufzurufen. Anhalten der Wiedergabe ■ Drücken Sie die STOP – Taste um die Wiedergabe einer Disk zu stoppen. PBC / LOC ■ Anzeige von verschiedenen Informationen während der Wiedergabe einer Disk.
-
Seite 21: Fehlersuche
Sollte während dem Betrieb des Gerätes eines der folgenden Probleme auftauchen, soll Ihnen die Liste helfen den Fehler selbst zu finden und gegebenenfalls auch zu beheben. Sollte Ihnen das nicht gelingen, wenden Sie sich an einen ZENEC – Händler oder den jeweiligen Landesvertrieb. -
Seite 22: Hinweise Zur Installation Des Gerätes
HINWEISE ZUR INSTALLATION DES GERÄTES Bitte beachten: BEVOR SIE MIT DER INSTALLATION ■ Verbinden Sie das +12V BEGINNEN Anschlusskabel nicht direkt mit dem ■ Lesen Sie sich die Bedienungsanleitung Pluspol der Batterie. Achten Sie darauf noch einmal genau durch. das Sie das rote +ACC Anschlusskabel ■... -
Seite 23: Anschlüsse
ANSCHLÜSSE... -
Seite 24: Anschluss Von Externen Geräten
ANSCHLUSS VON EXTERNEN GERÄTEN... -
Seite 25: Montage Des Grundgerätes
MONTAGE DES GRUNDGERÄTES Benutzen Sie das mitgelieferte Montagezubehör und montieren Sie das Gerät in der dafür vorgesehenen Montageöffnung. Methode 1 Lasche KM 5x8 Montagehalterungen Montieren Sie als nächstes die beiden Montieren Sie als erstes den mitgelieferten Montagehalterungen mit den mitgelieferten Montagerahmen. - Seite 26 MONTAGE DES GRUNDGERÄTES Methode 2 1. Befestigen Sie den Bolzen mit dem M5 Gewinde. 2. Befestigen Sie das Montageband am Bolzen mit der M5 Mutter. Benutzen Sie das Montageband Montageband um die Rückseite zu fixieren. Methode 3 Befestigung des Gerätes mit den Seitenteilen. TM 5x8 Befestigen Sie die Seitenteile mit den TM 5x8 Seitenteile...
-
Seite 28: Key Features
The ZEM-W700DMM is a motorized 7” wide screen TFT-LCD monitor, that features a 4-channel amplifier, an RDS radio and TV tuner all integrated into a neat and small 1-DIN package. -
Seite 29: Safety Precautions
SAFETY PRECAUTIONS ■ The unit is designed for using with a DC12V, negative ground battery power supply an may not be connected and/or used differently. ■ Do not operate the unit in any way other than described in this manual. Failure to follow the instructions will invalidate your warranty. -
Seite 30: Lcd Display - Care & Cleaning
DISPLAY CARE & CLEANING ■ Wipe off dust on the TFT-LCD panel or the unit itself gently with a soft, dry cloth. ■ Avoid scratching of surfaces and the LCD panel: Do not rub the display with hard objects. ■ Do not use any chemical solvent, cleaning agent or corrosive detergent to clean the display and unit. -
Seite 31: Remote Control Functions
REMOTE CONTROL FUNCTIONS CONTROL FUNCTIONS 1. POWER 4. SEL (Selection) ■ To turn ON or turn OFF the unit. ■ Press this button, to select a. Initial volume setup 2. SETUP b. TA volume setup ■ DVD/CD changer mode DVD built-in c. - Seite 32 6. LEFT / RIGHT 11. P.MENU ■ When you are in the Setup/Menu/P. ■ TFT-LCD display Menu function, to reduce/increase the Press P.MENU to gain access over system value or choose in the picture adjustment settings as follows: left/right direction. Brightness, Color, Contrast, Tint (only ■...
- Seite 33 16. MENU/BAND 23. SUB-TITLE ■ CDC mode ■ CDC mode Return to the DVD main menu during To select the sub-title language during playing DVD media. playback of a DVD media disc. ■ Radio mode To switch the band in the following 24.
-
Seite 34: Using The Remote Control
USING THE REMOTE CONTROL Aim the IR remote control directly at the 3. Push to close the holder. unit, or video source with an IR input. You will hear a small click as the tray locks. Tips: ■ Maximum IR distance is 3 meters from the sensor. -
Seite 35: Front Panel Functions
FRONT PANEL FUNCTIONS 1. POWER/MUTE 2. VOL (+/-) 3. SEL 4. ENTER/6 5. PLAY/PAUSE/5 6. PREVIOUS 7. NEXT 8. BAND/REPEAT 9. PTY/SCAN 10. RANDOM/AF 11. TA – Key 12. SOURCE 13. H.ANGLE 14. P.POWER 15. 5/6 (Angle +/-) 16. P.MODE 17. - Seite 36 5. PLAY/PAUSE/5 11. TA ■ DVD changer mode ■ TA switch. Press to pause and resume playback; *It will automatically search all stations and hold it to select the next disc. which are playing TrafficAnnouncement ■ Radio mode programs when TA is activated. a.
-
Seite 37: Basic Operations
BASIC OPERATIONS OPERATING THE LCD PANEL 1. Let the LCD panel come out TURNING ON THE POWER ■ Press the P.Power button and the 1. Turn on the power LCD panel comes out and stands up ■ Press to turn on the power automatically. - Seite 38 MAIN MENU When the unit is not in playback mode (no video signal), press the P.MENU button to display the on-screen main menu, and use the 5/6 buttons to select the menu features you would like to adjust. BUZZER MODE 500Hz AUTO TFT PASSWORD...
-
Seite 39: Picture Adjustment
PICTURE ADJUSTMENT To adjust display mode ■ Press the P.MODE button and each ■ To adjust the picture, press the time, the display mode changes as P.MENU button and use the 5/6 follows: button to select the menu features FULL ➞ NORMAL ➞ FULL you would like to adjust. - Seite 40 RADIO OPRATIONS Volume Adjustment 1. Press the Volume Control +/- buttons to increase or decrease the playback volume. 2. Press the Mute button to disable sound. Band ■ Press the [Menu/Band] on the remote control to switch from one band to another.
-
Seite 41: Rds Radio Operation
RDS RADIO OPERATION The TP flag must only be set on programs, which dynamically switch on the TA identification during traffic announcements. The signal shall be taken into account during automatic search tuning. Alternative Frequency (AF) The list(s) of alternative frequencies The list(s) of alternative frequencies give you informations about the give information on the various... - Seite 42 Music Speech (M/S) This is a two-state signal to provide information on whether music or speech is being broadcasted. The signal would permit receivers to be equipped with two separate volume controls, one for music and one for speech, so that the listener could adjust the balance between them to suit his individual listening habits.
-
Seite 43: Tv Tuner Operation
TV TUNER OPERATION Selecting Station ■ Use the [ENTER/5 or /6] keys to navigate to the previous/next available preset channels. Number Keys ■ The 0-9 Keys and the ENTER button TV REMOTE CONTROL FUNCTIONS can be used to select the Preset TV Station Selection Station stored in memory. - Seite 44 Press the [Volume Control +/-] buttons Subtitle to change the volume during playback ■ Select and display Subtitle during DVD of disc. playback ■ Press the [Enter/6] button to accept a RPT (Repeat) selection of chosen functions. ■ To switch between repeat track/chapter ■...
-
Seite 45: Troubleshooting
TROUBLESHOOTING If the operation freezes, the screen goes black or the unit does not function properly otherwise, try turning the unit on and off. If the unit does not respond, press the reset switch on the front panel. If this still doesn’t help, check for further causes and remedies as listed below: Problem Cause... -
Seite 46: Installation Instructions
INSTALLATION INSTRUCTIONS NOTES FOR INSTALLATION BEFORE STARTING ■ Do not connect the yellow wire of this ■ This unit is exclusively for use in cars product directly to the battery terminal. with a negative ground 12 V power Do remember to connect the red wire of supply. -
Seite 47: Connection Layout
CONNECTION LAYOUT... -
Seite 48: System Wiring Chart
SYSTEM WIRING CHART... -
Seite 49: Installation Figures
INSTALLATION FIGURES Securing the unit to the Japanese factory radio-mounting bracket. Align the player to the factory supplied bracket built-in to the dashboard. After aligning the connection points to the bracket, use the KM 5x8 screws to tighten the unit in place. Method 1 Taps KM 5x8... - Seite 50 INSTALLATION FIGURES Method 2 Firewall or metal support 1. Attach the M5 bolt to the player. 2. Secure the mounting strap to the bolt and secure with the M5 nut. Metal mounting strap can Mounting Strap be used to secure the rear Self-tapping Screw of the unit.
-
Seite 51: Jahre Garantie
2 YEARS LIMITED WARRANTY Dear customer Thank you for purchasing this ZENEC product. It is advisable to keep the original packing material for any future transporting of the product. Should your ZENEC product require warranty service, please return it to the retailer from whom it was purchased or the distributor in your country. - Seite 52 WARRANTY / GARANTIE ZENEC Model: ZEM-W700DMM Serial Number: ..........................Date of Purchase: ......................... Your name: ........................... Your address: ..........................City: .............................. State: ........ZIP or Postal Code ................ Country: ............................Dealer’s address & stamp...
