Operation Manual / Power2 850-M / High-pressure stage
1 Einleitung / 1.5 Aufbau und Funktion der Hochdruckstufe
Funktionsbeschreibung der Hochdruckstufe (Power2 HP)

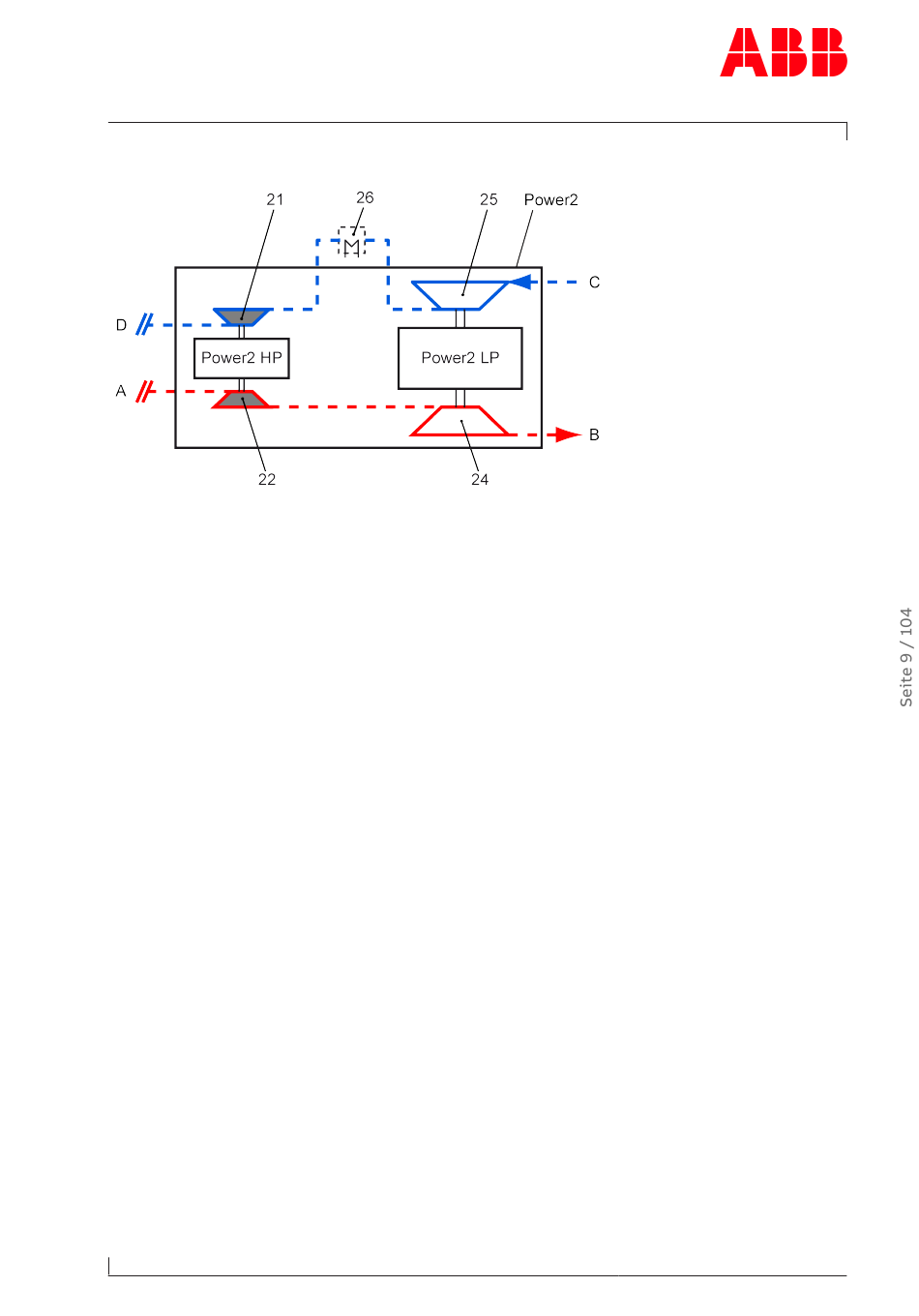

Abb. 3: Schema Power2 HP
Power2
Zweistufige Turboaufladung
Power2 LP
Niederdruckstufe
Power2 HP Hochdruckstufe
A
Eintritt Abgase Verbrennungsmotor
B
Austritt Abgase
C
Eintritt Luft / Luft-Gasgemisch
D
Austritt Luft / Luft-Gasgemisch und Zu-
führung zum Ladeluftkühler
Die Hochdruckstufe (Power2 HP) ist eine Strömungsmaschine und besteht aus den Haupt-
komponenten Turbine und Verdichter. Diese Komponenten sind auf einer gemeinsamen Wel-
le angebracht und bilden den Rotor.
Bei der in der Abbildung
zeigten Hochdruckstufe (Power2 HP) strömt das Abgas durch das Gaseintrittsgehäuse (11)
und den Düsenring (12) und trifft auf die Turbine (09). Die HP-Turbine nutzt die im Abgas
enthaltene Energie zum Antrieb des Rotors. Danach gelangen die Abgase durch das Gas-
austrittsgehäuse (06) und die daran angeschlossene Abgasleitung in die Turbine der Nieder-
druckstufe (Power2 LP).
Der Rotor läuft in zwei radialen Gleitlagern (08). Diese befinden sich zwischen Verdichter und
Turbine und werden in der Lagerbüchse (13) sowie dem Axiallager (07) geführt. Die Gleitlager
sind an einem zentralen Schmierölkanal angeschlossen, welcher in der Regel vom Schmieröl-
kreislauf des Motors gespeist wird. Der Ölaustritt liegt an der tiefsten Stelle des Lagerge-
häuses (05).
Das mit der Welle verbundene HP-Verdichterrad (14) saugt durch den Luftsaugstutzen (01)
die vorverdichtete Luft beziehungsweise ein Luft-Gasgemisch aus der Niederdruckstufe (25)
an. In dem HP-Verdichter (21) und dem nachgeschalteten Diffusor (04) wird die Luft weiter
verdichtet und anschliessend über das Verdichtergehäuse (03) dem Ladeluftkühler zuge-
führt.
© Copyright 2022 ABB. All rights reserved.
(siehe Abb. 2: Aufbau und Funktion der Hochdruckstufe →8)
HZTL4063_DE
21
HP-Verdichter
22
HP-Turbine
24
LP-Turbine
25
LP-Verdichter
26
Zwischenkühler
- - -
Nicht im Lieferumfang von Turbo
Systems
Rev.F
ge-
March 2022
