Operation Manual / Power2 850-M / High-pressure stage
9 Demontage und Montage / 9.7 Rotorblock ausbauen
9.7
Rotorblock ausbauen

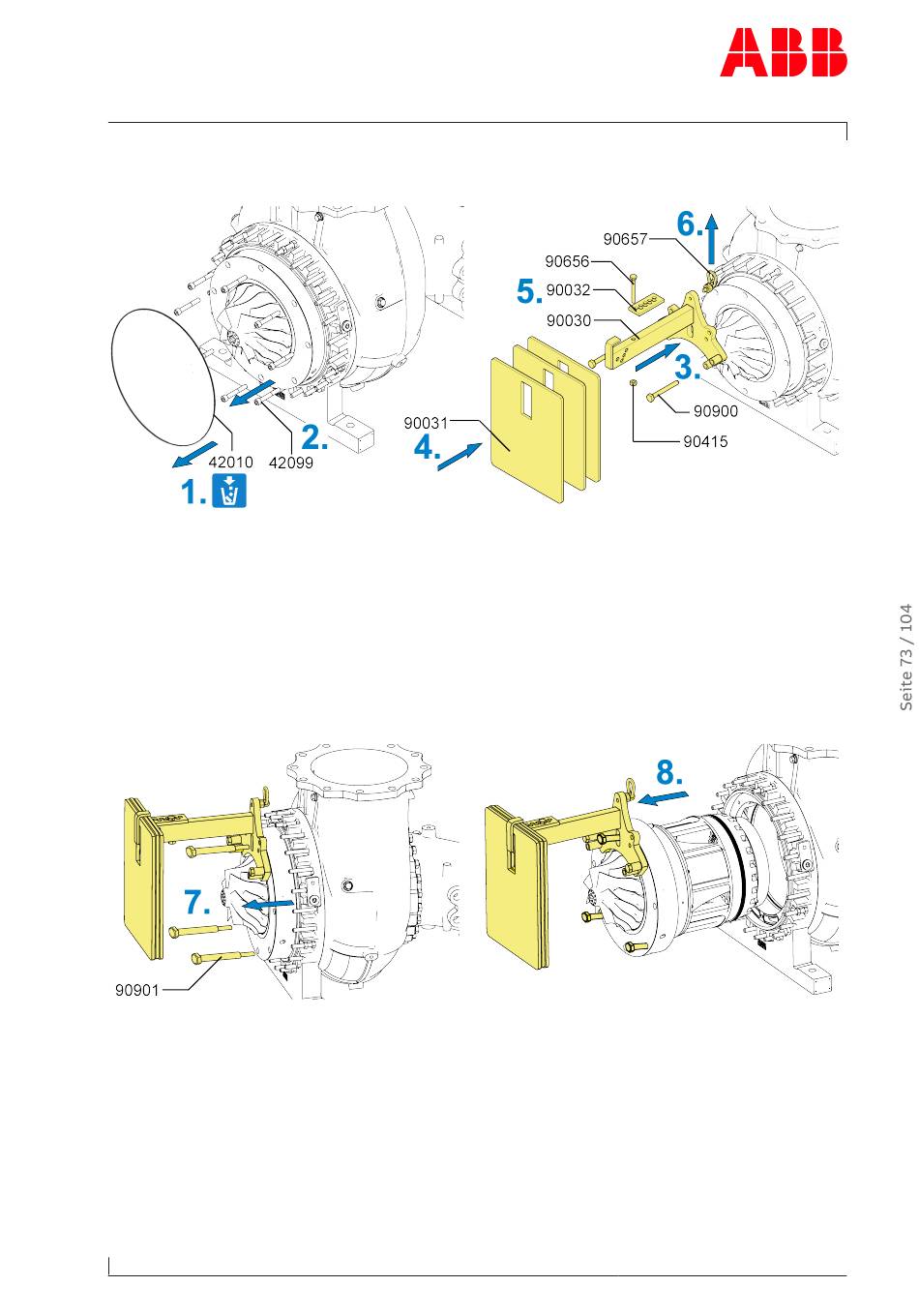

Abb. 27: Rotorblock ausfahren 1
1. O-Ring (42010) entfernen.
2. Schrauben (42099) lösen und entfernen.
3. Bügel (90030) und Anschlagwirbel (90657) mit Schrauben (90900) an Rotorblock montie-
ren.
4. Drei Platten (90031) einfahren.
5. Zur Sicherung Platte (90032) mit Schraube (90656) und Mutter (90415) montieren.
6. Hebezeug am Anschlagwirbel (90657) befestigen.
Abb. 28: Rotorblock ausfahren 2
7. Rotorblock mit drei Abpressschrauben (90901) in den dafür vorgesehenen Löchern
gleichmässig abdrücken.
8. Rotorblock vorsichtig ausfahren.
© Copyright 2022 ABB. All rights reserved.
HZTL4063_DE
Rev.F
March 2022
