Inhaltszusammenfassung für ABB POLIM-R

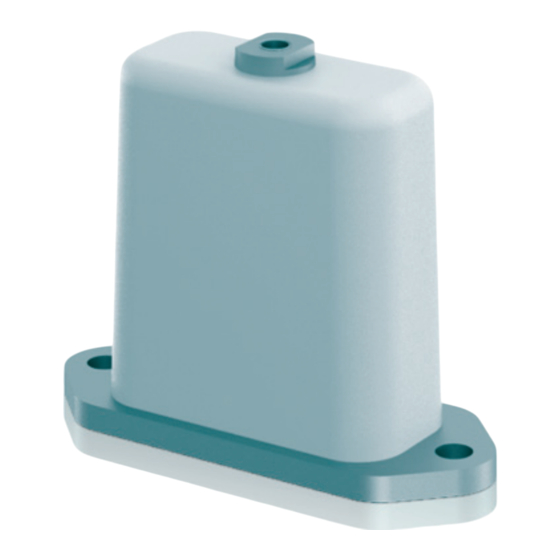

- Seite 1 Betriebsanleitung Überspannungsableiter Typ POLIM®-R...
- Seite 2 Inhalt Zu diesem Dokument ..................3 Gültigkeit ........................3 Zielgruppe ........................3 Sicherheitshinweise ................... 3 Symbole und Hinweise ....................3 Grundlegende Sicherheitshinweise ................. 4 2.2.1 Produktsicherheit ......................4 2.2.2 Personalbezogene Massnahmen ..................4 2.2.3 Organisatorische Massnahmen..................4 Beschreibung ..................... 5 Bestimmungsgemässe Verwendung ................
- Seite 3 Zu diesem Dokument Diese Betriebsanleitung ist Bestandteil der Überspannungsableiter POLIM®-R und beschreibt den sicheren und sachgemässen Einsatz in allen Betriebsphasen. Sprache der Original-Betriebsanleitung: Deutsch Gültigkeit Diese Betriebsanleitung ist nur gültig für die Überspannungsableiter POLIM®-R. Zielgruppe Zielgruppe dieser Betriebsanleitung ist technisches Fachpersonal aus der Hochspannungstechnik. Die POLIM®-R dürfen nur von Personen in Betrieb genommen und gewartet werden, die in die sach- gemässe Handhabung eingewiesen sind.
- Seite 4 Grundlegende Sicherheitshinweise 2.2.1 Produktsicherheit Der POLIM®-R ist nach dem Stand der Technik und anerkannten sicherheitstechnischen Regeln ge- baut. Dennoch können beim Einsatz des POLIM®-R Gefahren für Leib und Leben des Benuzers oder Dritter bzw. Beeinträchtigungen des POLIM®-R und anderer Sachwerte entstehen. Den POLIM®-R nur in technisch einwandfreiem Zustand sowie bestimmungsgemäss, sicherheits- und gefahrenbewusst unter Beachtung der Betriebsanleitung einsetzen.
- Seite 5 Beschreibung Bestimmungsgemässe Verwendung Der POLIM®-R ist ein Überspannungsableiter für den Einsatz im Nieder- und Mittelspannungsbe- reich. Überspannungsableiter sind Schutzgeräte, die die Isolation von Apparaten gegen die Bean- spruchung durch unzulässige Überspannungen schützen. Überspannungen können durch Blitze oder Schalthandlungen in der Schaltanlage entstehen. Der Hersteller haftet nicht für resultierende Schäden aus darüber hinausgehendem, nicht bestim- mungsgemässem Gebrauch.
- Seite 6 3.3.1 Technische Daten auf dem Überspannungsableiter Das Leistungsschild, in Silikon eingegossen, auf Schildern oder eingraviert, zeigt folgende Daten: Daten Bedeutung POLIM®-R Typbezeichnung In .. kA Nennableitstrom I POLIM®-R .. -1 N Version für Wechselspannungsanwendungen POLIM®-R .. -2 N vollständige Typbezeichnung mit der Angabe der maximal zulässigen Dauerbetriebsspannung U POLIM®-R ..
- Seite 7 Transport, Auspacken und Lagerung Transport VORSICHT! NichtXgesicherteXÜberspannungsableiterXbeimXTransport. Beschädigung umstürzender Überspannungsableiter. Überspannungsableiter vor dem Transport gegen Verrutschen oder Umstürzen sichern. Für sachgemässe Handhabung während Transport und Lagerung die auf den Verpackungen aufgedruckten Sicherheitshinweise beachten. Auspacken Die gelieferten Überspannungsableiter sind in stabile Kartonschachteln oder Holzkisten verpackt. Die Protokolle der elektrischen Endprüfung sind den Verpackungen beigelegt.
- Seite 8 Inbetriebnahme Sicherheit GEFAHR! AnlageXunterXHochspannung. Tod, schwere Körperverletzung und Beschädigung der Schaltanlage durch Stromschlag. Arbeiten mit dem Überspannungsableiter nur von autorisierter Fachkraft durchführen lassen. Vor Arbeiten an der Anlage die Sicherheitsregeln der EN 50110-1 beachten: à Anlage freischalten. à Anlage gegen Wiedereinschalten sichern. à...
- Seite 9 Überspannungsableiter für Wechselspannungssysteme nicht in Gleichspannungsanlagen einsetzen. Überspannungsableiter für Gleichspannungssysteme nicht in Wechselspannungsanlagen einsetzen. „Anwendungsrichtlinien Überspannungsschutz“ der ABB Schweiz AG beachten. Vor der Montage sicherstellen, dass die Kenndaten auf dem Typenschild des Überspannungsableiters mit den Anforderungen des Stromnetzes beim Anlagenbetreiber übereinstimmen.
- Seite 10 Wartung, Instandhaltung Sicherheit GEFAHR! AnlageXunterXHochspannung. Tod, schwere Körperverletzung und Beschädigung der Schaltanlage durch Stromschlag. Arbeiten mit dem Überspannungsableiter nur von autorisierter Fachkraft durchführen lassen. Vor Arbeiten an der Anlage die Sicherheitsregeln der EN 50110-1 beachten: à Anlage freischalten. à Anlage gegen Wiedereinschalten sichern. à...
- Seite 11 Entsorgung Überspannungsableiter POLIM®-R sind umweltverträgliche Produkte, die auf Basis der örtlich gel- tenden Rechtsvorschriften umweltverträglich entsorgt werden müssen. Dem Recycling der Materiali- en ist grundsätzlich der Vorzug zu geben. Die Bestandteile sind: ƒ Silikonkautschuk (nicht halogenisiert) für die äussere Isolation ƒ...
- Seite 12 Dokuments behalten wir uns HighXVoltageXProducts jederzeit ohne Vorankündigung vor. Überspannungsableiter Bei Bestellungen sind die jeweils Jurastrasse 45 vereinbarten Beschaffenheiten massgebend. Die ABB AG übernimmt CH-5430 Wettingen/Schweiz keinerlei Verantwortung für eventuelle Tel.: +41 58 585 29 11 Fehler oder Unvollständigkeiten in Fax: +41 58 585 55 70 diesem Dokument.
