Operation Manual / Power2 850-M / High-pressure stage
9 Demontage und Montage / 9.9 Axialspiel A messen
9.9

Axialspiel A messen

VORSICHT
Spiele ausserhalb der Toleranz
Spiele ausserhalb der Toleranz und übermässig abgenützte Bauteile können
die Ursache für folgenschwere Maschinen- oder Sachschäden sein.
Bauteile durch eine Turbo Systems Servicestelle beurteilen und gegebe-
u
nenfalls austauschen lassen.

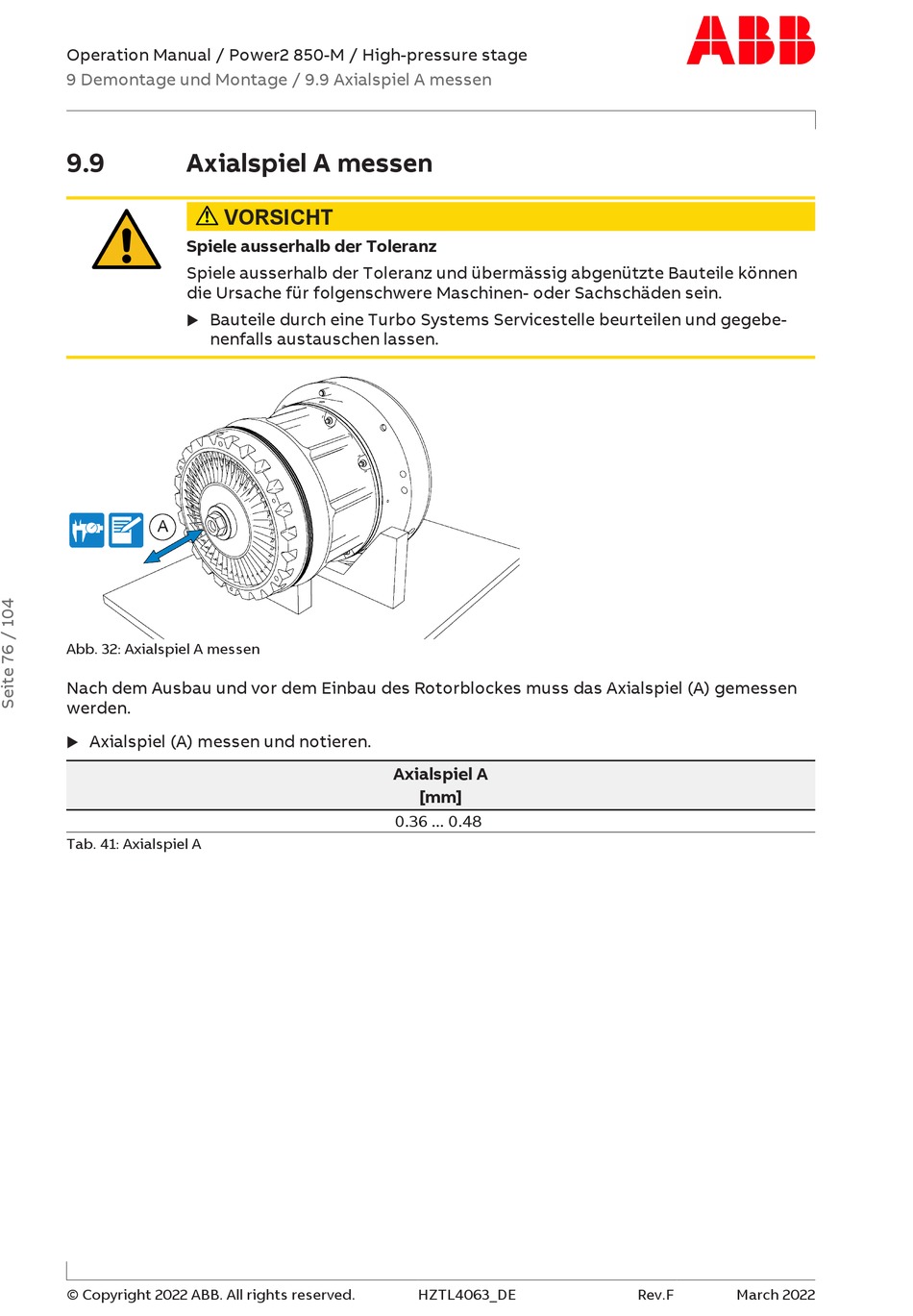

Abb. 32: Axialspiel A messen
Nach dem Ausbau und vor dem Einbau des Rotorblockes muss das Axialspiel (A) gemessen
werden.
Axialspiel (A) messen und notieren.
u
Tab. 41: Axialspiel A
© Copyright 2022 ABB. All rights reserved.
Axialspiel A
[mm]
0.36 ... 0.48
HZTL4063_DE Rev.F March 2022
