Operation Manual / Power2 850-M / Low-pressure stage
1 Einleitung / 1.5 Aufbau und Funktion der Niederdruckstufe
Funktionsbeschreibung der Niederdruckstufe (Power2 LP)

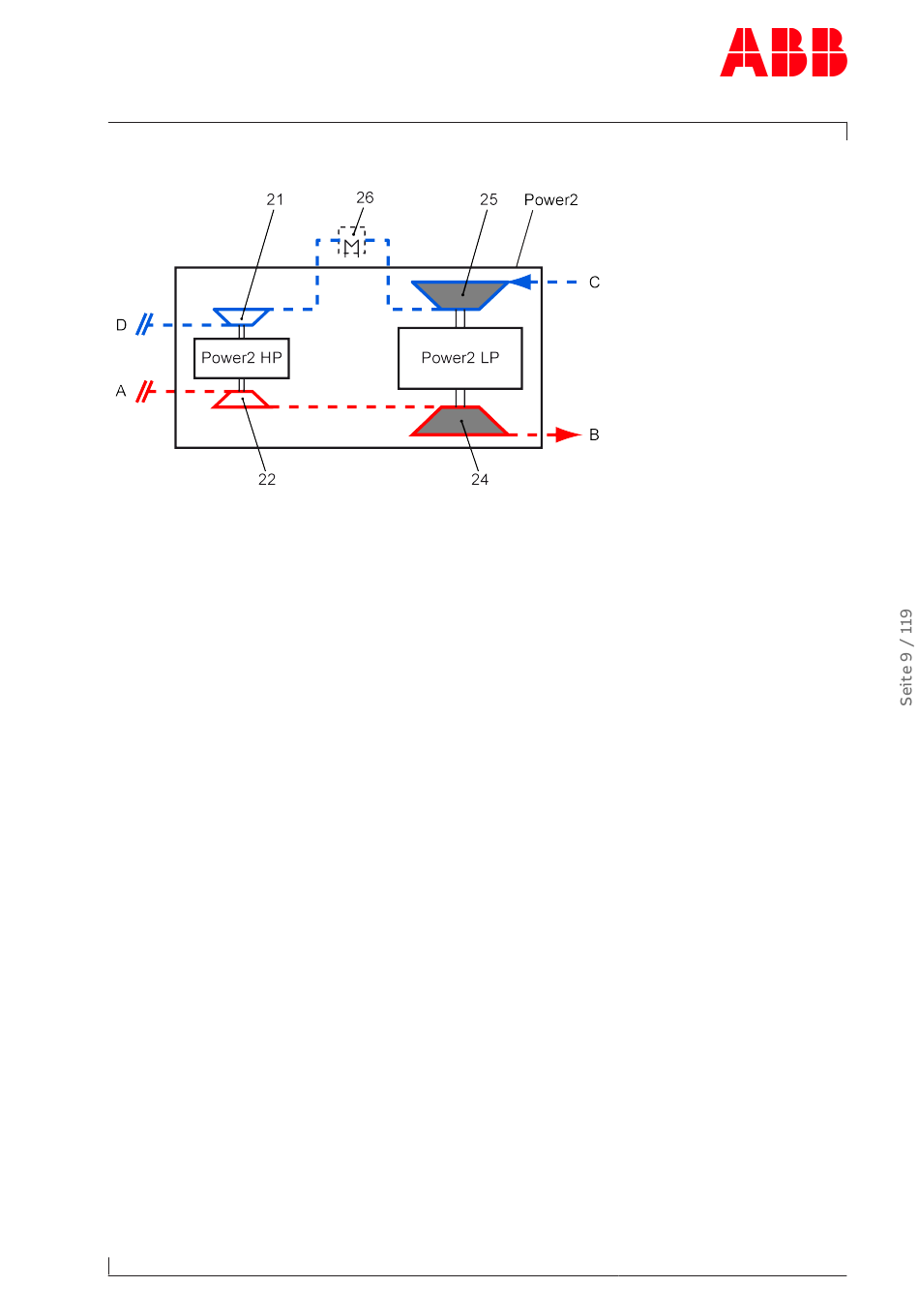

Abb. 3: Schema Power2 LP
Power2
Zweistufige Turboaufladung
Power2 LP
Niederdruckstufe
Power2 HP Hochdruckstufe
A
Eintritt Abgase Verbrennungsmotor
B
Austritt Abgase
C
Eintritt Luft / Luft-Gasgemisch
D
Austritt Luft / Luft-Gasgemisch und Zu-
führung zum Ladeluftkühler
Die Niederdruckstufe (Power2 LP) ist eine Strömungsmaschine und besteht aus den Haupt-
komponenten Turbine und Verdichter. Diese Komponenten sind auf einer gemeinsamen Wel-
le angebracht und bilden den Rotor.
Bei der in der Abbildung
zeigten Niederdruckstufe (Power2 LP) strömt das von der Hochdruckstufe (Power2 HP) her
kommende Abgas durch das Gaseintrittsgehäuse (07) und den Düsenring (08) und trifft auf
die Turbine (09). Die LP-Turbine nutzt die im Abgas enthaltene Energie zum Antrieb des Ro-
tors. Danach gelangen die Abgase durch das Gasaustrittsgehäuse (06) und der daran ange-
schlossenen Abgasleitung ins Freie.
Der Rotor läuft in zwei radialen Gleitlagern (02/05). Diese befinden sich zwischen Verdichter
und Turbine und werden in der Lagerbüchse (04) sowie dem Axiallager (03) geführt. Die
Gleitlager sind an einem zentralen Schmierölkanal angeschlossen, welcher in der Regel vom
Schmierölkreislauf des Motors gespeist wird. Der Ölaustritt liegt an der tiefsten Stelle des
Lagergehäuses (10).
Das mit der Welle verbundene LP-Verdichterrad (12) saugt durch den Filterschalldämpfer (01)
oder den Luftsaugstutzen Frischluft beziehungsweise ein Luft-Gasgemisch an. In dem LP-
Verdichter (12) und dem nachgeschalteten Diffusor (11) wird die Luft verdichtet. Über das
Verdichtergehäuse (13) wird die verdichtete Luft an den Zwischenkühler (26) weitergeleitet.
In dem Zwischenkühler (26) wird die Luft gekühlt und anschliessend dem HP-Verdichter (21)
zugeführt.
© Copyright 2022 ABB. All rights reserved.
(siehe Abb. 2: Aufbau und Funktion der Niederdruckstufe →8)
HZTL4062_DE
21
HP-Verdichter
22
HP-Turbine
24
LP-Turbine
25
LP-Verdichter
26
Zwischenkühler
- - -
Nicht im Lieferumfang von Turbo
Systems
Rev.E
ge-
March 2022
