TCS Compact

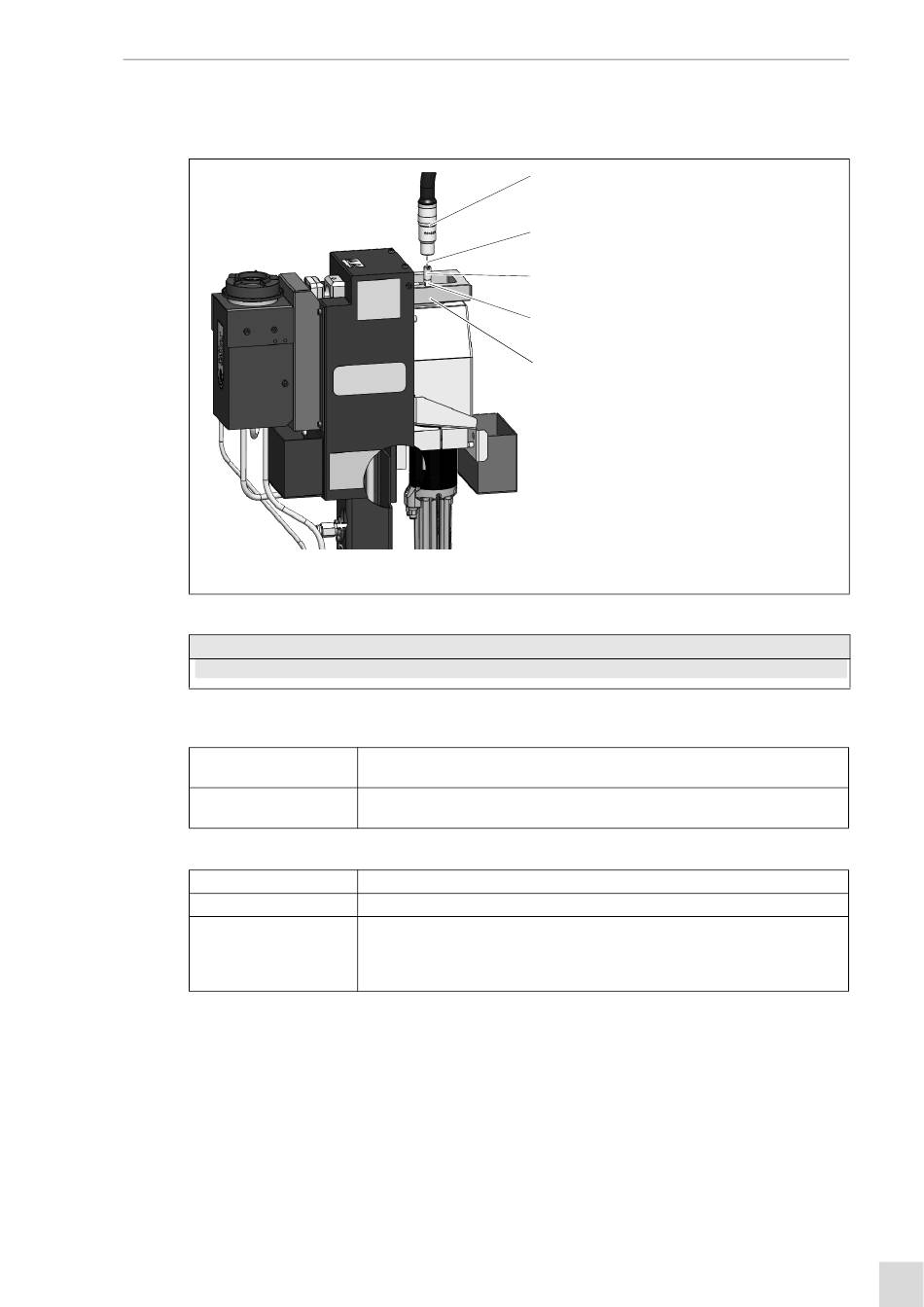

5.3 TCP Kalibrierung

1
Schweißbrenner
2 Schweißdraht
Abb. 7
TCP Kalibrierung
HINWEIS
• Nach Austausch oder Kollision des Schweißbrenners ist eine Kalibierung über die Prüfspitze erforderlich.
5.4 Baugruppen Zubehör/Optionen
Prisma
Fräser
Tab. 13 Zubehör
Fester Anschluss
Freier Anschluss

Wartungseinheit

Tab. 14 Optionen
BAL.0726.0 • 2021-05-20
1
2
3
4
5
3
Abdeckung für Prüfspitze
4 Prüfspitze
Verdrehsichere Befestigung mit einer Zylinderschraube M6x25 in der Klemmvorrichtung
(abhängig vom Gasdüsendurchmesser).
Fräserabmaße werden durch Gasdüsen- und Brennergeometrie bis max. 50 mm
Eintauchtiefe bestimmt. Lieferbar für alle Standard WH- und Robobrenner-Ausführungen.
Bestehend aus einem festen Anschluss im Ständer
Bestehend aus einem freien Anschluss außerhalb des Ständers
Ident-Nr. 830.0075
Bestehend aus Filterregler und Öler.
Die Wartungseinheit reinigt die Druckluft von festen Bestandteilen und mischt ihr feinst
vernebeltes Öl zur Schmierung der druckluftbetrieben Komponenten hinzu.
5 Funktionsbeschreibung
5
Klemmvorrichtung Gasdüse
