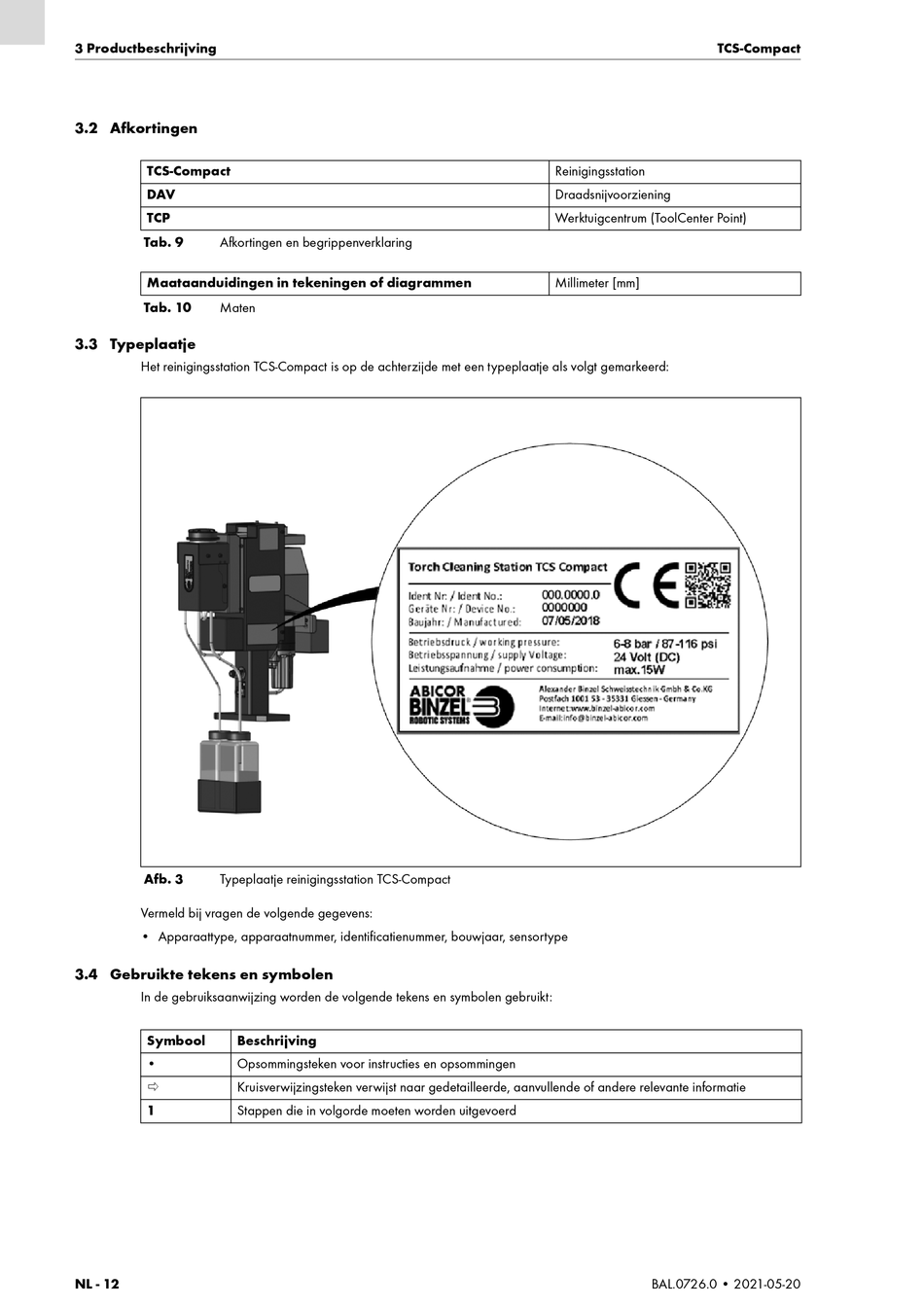

Abicor Binzel TCS Compact Betriebsanleitung Seite 12

3 Productbeschrijving
3.2 Afkortingen
TCS-Compact
DAV
TCP
Tab. 9
Afkortingen en begrippenverklaring
Maataanduidingen in tekeningen of diagrammen
Tab. 10
Maten
3.3 Typeplaatje
Het reinigingsstation TCS-Compact is op de achterzijde met een typeplaatje als volgt gemarkeerd:
Afb. 3 Typeplaatje reinigingsstation TCS-Compact
Vermeld bij vragen de volgende gegevens:
• Apparaattype, apparaatnummer, identificatienummer, bouwjaar, sensortype
3.4 Gebruikte tekens en symbolen
In de gebruiksaanwijzing worden de volgende tekens en symbolen gebruikt:
Symbool Beschrijving
• Opsommingsteken voor instructies en opsommingen
Kruisverwijzingsteken verwijst naar gedetailleerde, aanvullende of andere relevante informatie

1 Stappen die in volgorde moeten worden uitgevoerd
NL - 12
TCS-Compact
Reinigingsstation
Draadsnijvoorziening
Werktuigcentrum (ToolCenter Point)
Millimeter [mm]
BAL.0726.0 • 2021-05-20
