5.3.4. DMX-Verbindung
Führen Sie die folgenden Schritte durch, um mehrere Geräte an einer DMX-Datenübertragungsleitung
anzuschließen:
01) Verwenden Sie ein 3-/5-poliges DMX-Kabel, um den DMX-Ausgang des Steuergeräts mit dem DMX-
Eingang des ersten Geräts zu verbinden.
02) Verbinden Sie den DMX-Ausgang des ersten Geräts über ein 3-poliges DMX-Kabel mit dem DMX-
Eingang des zweiten Geräts.
03) Verbinden Sie die gewünschte Anzahl an Geräten auf diese Weise in Reihenschaltung
hintereinander wie in Abb. 08 gezeigt.
04) Schließen Sie einen DMX-Endstecker (120 Ω Widerstand) an den DMX-Ausgang des letzten Geräts an
der Datenübertragungsleitung an.
Produktcode: 44570
20

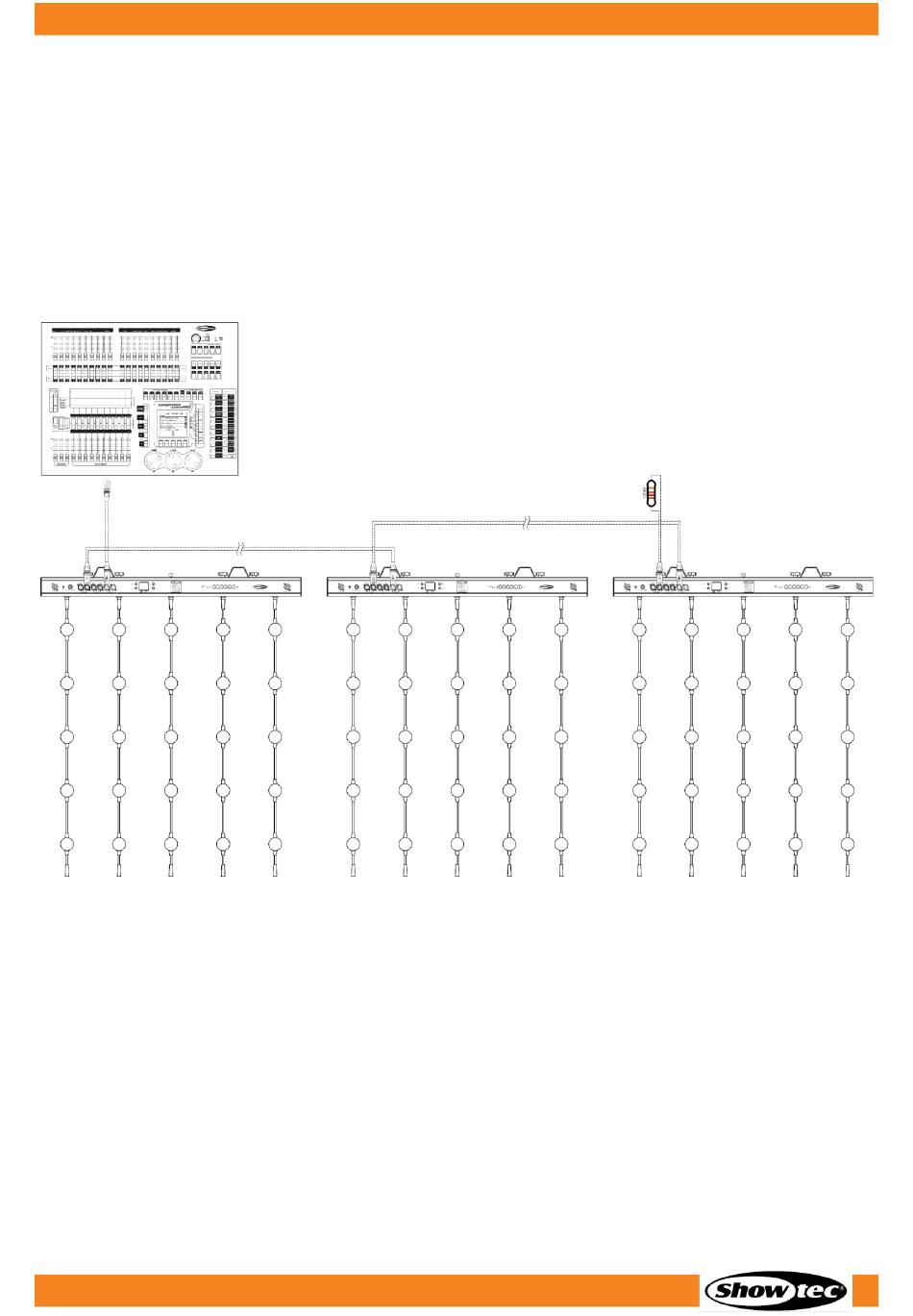

Abb. 08
