- Seite 1 Pixel Bar 12 ORDERCODE 41301 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Für weitere Informationen: iwant@showtec.info Showtec bietet einige der Produkte mit der besten Qualität und dem besten Preis an, die momentan auf dem Markt erhältlich sind. Entscheiden Sie sich also auch das nächste Mal wieder für Showtec, wenn Sie auf der Suche nach weiteren großartigen Beleuchtungsgeräten sind.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Pixel Bar 12 Produktanleitung ™ Warnung................…...……………..…………………………..……………..Sicherheitsanweisungen………………………………………………………………………………………………. Betriebsbestimmungen.………………………………………………………………………………………………. Montage.………………………………………………………………………………………………………………… Vorgehensweise für die Rückgabe…………………………………………………....……..... Reklamationen…………………………………………………………………………..........Beschreibung................…...………………………………………….…….. Features und Überblick ……………………....………….………….……….……….…………………….…. Rückseite…………………………………………………...…...….……………….…………………...………………. Installation................…...…………………………………………………….. Aufstellung und Bedienung...........……..………………………………………………………... Ein Pixel Bar (Integrierte Programme, Feststehende Farbe)....……………………………………..…... Ein Pixel Bar (Automatischer Start visueller Effekte)………………………………………………………………... -
Seite 4: Warnung
Karton und sämtliche Verpackungsmaterialien auf. Für den Fall, dass ein Produkt an die Fabrik zurückgeschickt werden muss, ist es wichtig, dass dies in der Originalverpackung geschieht. Im Lieferumfang Ihres Produktes sind enthalten: • Pixel Bar 12 mit 1,5 m-Kabel und Wandhalterungen. • Bedienungsanleitung LED Erwartete Lebensdauer LEDs verlieren im Laufe der Zeit nach und nach an Helligkeit. -
Seite 5: Betriebsbestimmungen
Die Sicherungen nur mit solchen desselben Typs und derselben Leistung ersetzen. Der Anwender ist verantwortlich für die korrekte Positionierung und Bedienung des Pixel Bar 12. Der Hersteller übernimmt keine Haftung für Schäden, die durch falsche Installation oder Missbrauch des Produkts verursacht werden. -
Seite 6: Montage
Lassen Sie immer die Installation von einem autorisierten Fachmann durchführen! Vorgehensweise: Wenn der Pixel Bar 12 von der Decke oder hoch liegenden Trägern abgehängt werden soll, muss immer mit Traversensystemen gearbeitet werden. Benutzen Sie einen Haken, um den Pixel Bar 12 mit dem Montagebügel am Traversensystem zu befestigen. -
Seite 7: Vorgehensweise Für Die Rückgabe
Vorgehensweise für die Rückgabe Zurückgegebene Ware muss im Voraus bezahlt und in der Originalverpackung verschickt werden, Rückholzettel werden nicht akzeptiert. Die Verpackung muss gut sichtbar mit einer Rücksendenummer (RMA-Nummer) versehen werden. Produkte ohne Rücksendenummer werden abgelehnt. Highlite wird keine zurückgeschickten Produkte annehmen und weist jegliche Verantwortung von sich. -
Seite 8: Beschreibung

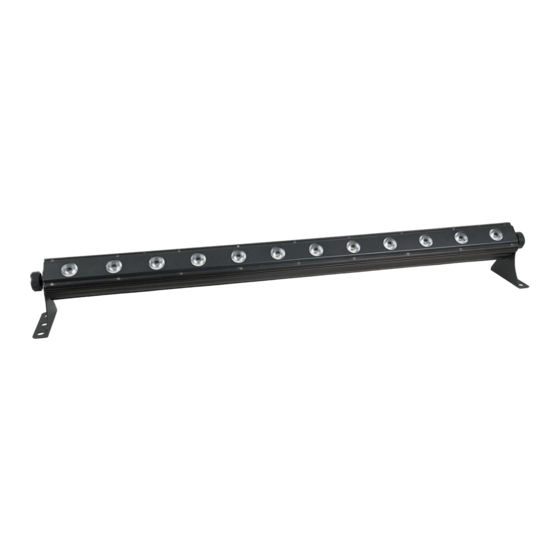

Gerätebeschreibung Features Der Pixel Bar 12 ist ein LED-System von Showtec. • 3-in-1 RGB-LEDs • Vernetzbar • Mehrfach-DMX-Modi für vollständige Ansteuerung • Integrierte Programme • IEC-Strom Ein- und Ausgang • DMX-Ein- und DMX-Ausgang (3-polig) • LCD-Anzeige mit Menütasten (Modus, Konfiguration, Auf- und Ab) •... -
Seite 9: Rückseite
9) IEC-Stromeingang Installation Entfernen Sie das gesamte Verpackungsmaterial vom Pixel Bar 12. Kontrollieren Sie, dass der gesamte Schaumstoff und die Kunststoffpolsterung entfernt wurde. Schließen Sie alle Kabel an. Schalten Sie die Stromversorgung erst ein, wenn das gesamte System eingerichtet und richtig angeschlossen wurde. -
Seite 10: Aufstellung Und Bedienung
Aufstellung und Bedienung Bevor Sie das Gerät anschließen, überprüfen Sie immer die Netzspannung. Die Betriebsspannung ist auf der Rückseite des Gerätes angegeben. Versuchen Sie nie, ein 120 V-Produkt an 230 V anzuschließen oder umgekehrt. Steuermodi Es gibt 6 Modi: • Integrierte Programme (Seite 13) •... -
Seite 11: Mehrere Pixel Bar (Dmx-Steuerung)
Mehrere Pixel Bar (DMX-Steuerung) Die Effektbeleuchtung an einer stabilen Traverse befestigen. Für eine ausreichende Luftzirkulation mindestens 1 Meter an allen Seiten freilassen. Benutzen Sie immer ein Sicherheitskabel (Bestellnummer 70140/70141). 3. Nutzen Sie ein 3-p XLR-Kabel für den Anschluss des Pixel Bar und anderer Geräte. 4. -
Seite 12: Geräteverbindung
Geräteverbindung Sie benötigen eine serielle Datenverbindung, um Lichtshows mit einem oder mehreren Geräten mithilfe eines DMX-512 Controllers oder um synchronisierte Shows mit zwei oder mehreren Geräten zu veranstalten, die auf einen Master/Slave-Betriebsmodus eingestellt sind. Die Gesamtanzahl von Kanälen, die von allen Geräten an einer seriellen Datenverbindung benötigt werden, bestimmt die Anzahl von Geräten, die die Datenverbindung unterstützen kann. -
Seite 13: Dmx-Protokoll
DMX-Protokoll Bedienfeld Wenn die Anzeige leuchtet ist der Pixel Bar in Funktion. Abb. 5 A. LED-Anzeige D. Up-Taste B. MODE-Taste E. Down-Taste C. SETUP-Taste Steuer-Modus Die Geräte sind individuell an eine Datenverbindung adressiert und an den Controller angeschlossen. Die Geräte reagieren auf das DMX-Signal des Controllers. DMX-Adressierung Das Bedienfeld an der Vorderseite der Basis ermöglicht Ihnen die Zuweisung der DMX-Geräteadresse, d. -
Seite 14: Menü-Überblick
Menü-Überblick Integrierte Programme Automatisches Programm DMX-Adresse Slave Sound-gesteuert Feststehende Farbe... -
Seite 15: Hauptmenü-Optionen
1) Drücken Sie die MODE-Taste am Gerät, bis das Display anzeigt. 2) Mit diesem Menü können Sie die integrierten Programme des Pixel Bar 12 einstellen. Sie können mit dem Pixel Bar 35 verschiedene Programme auswählen. 3) Drücken Sie Setup, um in das AUTO-Menü zu gelangen. Sie können 2 verschiedene Untermenüs wählen. -
Seite 16: Dmx-Funktion
3. DMX-Modus In diesem Menü können Sie die DMX-Adressierung einrichten. 1) Drücken Sie die MODE-Taste, bis das Display anzeigt. 2) Sie können 512 verschiedene DMX-Adressen wählen. Die Up/Down-Tasten zum Auswählen der gewünschten Adresse von nutzen. Drücken Sie Setup, um in das Kanal-Menü zu gelangen. Sie können 8 verschiedene Kanal-Menüs wählen. 3 Kanäle 4 Kanäle 6 Kanäle... -
Seite 17: Feststehende Farbe-Modus
1) Drücken Sie die MODE-Taste am Gerät, bis das Display anzeigt. 2) Mit diesem Menü können Sie den automatischen Modus des Pixel Bar 12 einstellen. Durch Verwendung der Up/Down-Tasten können Sie 8 verschiedene Einstellungen wählen. 3) Drücken Sie Setup, um in das gewünschte Menü zu gelangen. -
Seite 18: Dmx-Kanäle
3 DMX-Kanäle Kanal 1 - Rot 0-255 Stufenweise Anpassung Rot von 0 - 100 % Kanal 2 - Grün 0-255 Stufenweise Anpassung Grün von 0 - 100 % Kanal 3 - Blau 0-255 Stufenweise Anpassung Blau von 0 - 100 % 4 DMX-Kanäle Kanal 1 - Rot 0-255... -
Seite 19: Kanäle
7 DMX-Kanäle Kanal 1 - Rot 0-255 Stufenweise Anpassung Rot von 0 - 100 % Kanal 2 - Grün 0-255 Stufenweise Anpassung Grün von 0 - 100 % Kanal 3 - Blau 0-255 Stufenweise Anpassung Blau von 0 - 100 % Kanal 4 –... -
Seite 20: Kanäle
9 DMX-Kanäle Kanal 1 – Rot-Abschnitt 1 0-255 Stufenweise Anpassung Rot von 0 - 100 % Kanal 2 – Grün-Abschnitt 1 0-255 Stufenweise Anpassung Grün von 0 - 100 % Kanal 3 – Blau-Abschnitt 1 0-255 Stufenweise Anpassung Blau von 0 - 100 % Kanal 4 –... -
Seite 21: Kanäle
12 DMX-Kanäle Kanal 1 – Rot-Abschnitt 1 0-255 Stufenweise Anpassung Rot von 0 - 100 % Kanal 2 – Grün-Abschnitt 1 0-255 Stufenweise Anpassung Grün von 0 - 100 % Kanal 3 – Blau-Abschnitt 1 0-255 Stufenweise Anpassung Blau von 0 - 100 % Kanal 4 –... -
Seite 22: Kanäle
18 DMX-Kanäle Kanal 1 – Rot-Abschnitt 1 0-255 Stufenweise Anpassung Rot von 0 - 100 % Kanal 2 – Grün-Abschnitt 1 0-255 Stufenweise Anpassung Grün von 0 - 100 % Kanal 3 – Blau-Abschnitt 1 0-255 Stufenweise Anpassung Blau von 0 - 100 % Kanal 4 –... -
Seite 23: Kanäle
36 DMX-Kanäle Kanal 1 – Rot-Abschnitt 1 0-255 Stufenweise Anpassung Rot von 0 - 100 % Kanal 2 – Grün-Abschnitt 1 0-255 Stufenweise Anpassung Grün von 0 - 100 % Kanal 3 – Blau-Abschnitt 1 0-255 Stufenweise Anpassung Blau von 0 - 100 % Kanal 4 –... -
Seite 24: Instandhaltung
Instandhaltung Der Pixel Bar 12 erfordert keine Wartung. Sie sollten das Gerät jedoch sauber halten. Trennen Sie das Gerät vom Stromnetz und wischen Sie dann das Gehäuse mit einem feuchten Tuch ab. Das Gerät nicht in Flüssigkeiten tauchen. Halten Sie die Anschlüsse sauber. Trennen Sie das Gerät vom Stromnetz und wischen Sie dann die Audioanschlüsse mit einem feuchten Tuch ab. - Seite 25 Problem Mögliche Ursache(n) Behebung Gerät wird nicht mit Strom versorgt · Prüfen Sie, dass der Strom Ein oder mehrere eingeschaltet ist und dass die Kabel Geräte sind eingesteckt sind. vollständig außer Hauptsicherung durchgebrannt. · Sicherung ersetzen. Betrieb. Geräte sind Der Controller ist nicht ·...
-
Seite 26: Produktspezifikationen
Produktspezifikationen Modell: Showtec Pixel Bar 12 Spannung: 230 V-50 Hz (CE) 3-in-1 RGB-LEDs Vernetzbar Mehrfach-DMX-Modi für vollständige Ansteuerung Integrierte Programme IEC-Strom Ein- und Ausgang DMX-Ein- und DMX-Ausgang (3-polig) LCD-Anzeige mit Menütasten (Modus, Konfiguration, Auf- und Ab) Lichtquelle: LED-System: 12 x RGB 3-in-1 3 W LEDs...
