Pixel Bubble 75 Set
5.3.3. Setup im Master/Slave-Modus
Der Pixel Bubble 75 unterstützt den Master/Slave-Steuerungsmodus. Führen Sie die folgenden Schritte
durch, um mehrere Geräte in einem Master/Slave-Setup anzuschließen:
01) Verbinden Sie den DMX-Ausgang der ersten Einheit, deren Dateien übertragen werden sollen, mit
dem DMX-Eingang des zweiten Geräts.

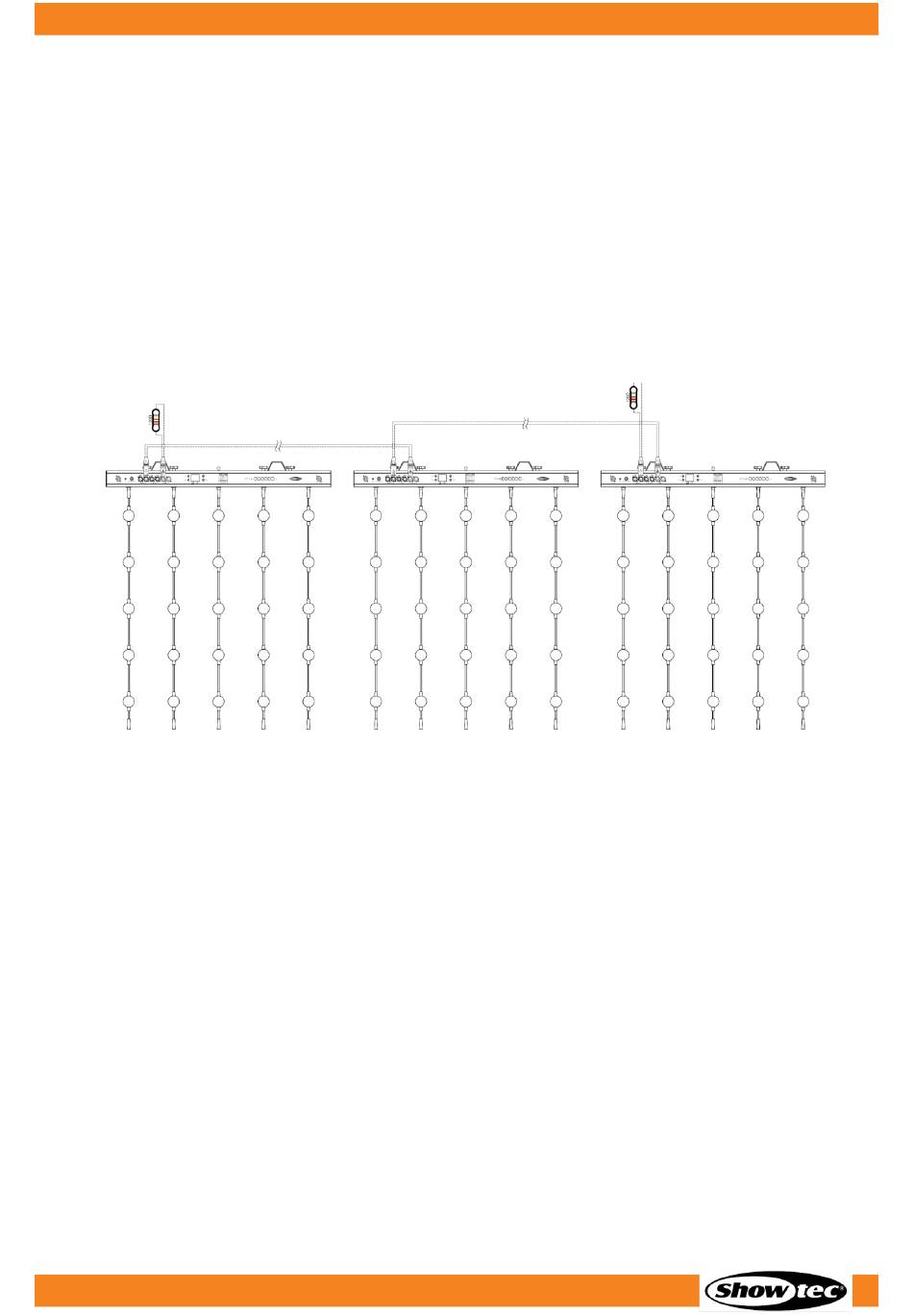

02) Verbinden Sie die gewünschte Anzahl an Geräten auf diese Weise, wie in Abb. 07 gezeigt.
03) Schließen Sie einen DMX-Endstecker (120 Ω Widerstand) an den DMX-Ausgang des letzten Geräts im
Setup an.
04) Richten Sie das erste Gerät an der Datenübertagungsleitung als Mastergerät ein. Siehe 6.6.3.5
Master/Slave (Slave) auf Seite 35, 6.6.3.6. Automodus (Auto) auf Seite 36 und 6.6.3.7 Manueller
Modus (Manual) auf Seite 36 für weitere Informationen.
05) Versetzen Sie die übrigen Geräte in den Slave-Modus. Siehe 6.6.3.5 Master/Slave (Slave) auf Seite 35,
6.6.3.6. Autoprogramme auf Seite 36 und 6.6.3.7 Manueller Farbmodus auf Seite 36 für weitere
Informationen.
Produktcode: 44570
19
Abb. 07
