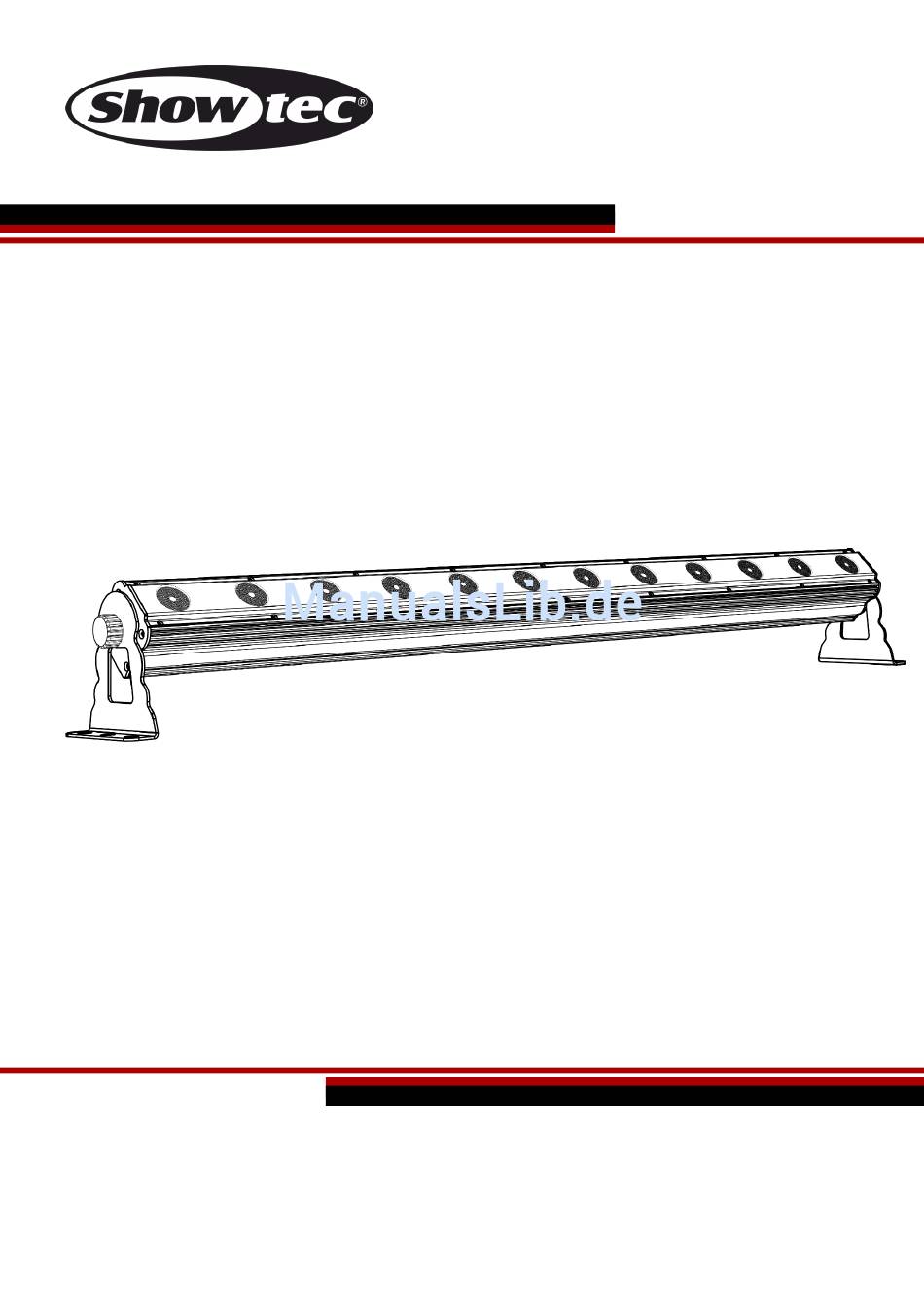

- Seite 1 HANDBUCH DEUTSCH Pixel Bar 12 MKII Bestellnummer: 41304 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Pixel Bar 12 MKII Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Übersicht ..................................7 Rückseite ..................................8 Installation ................................... 8 Setup und Betrieb ................................ -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec Pixel Bar 12 MKII • 2 Halterungen und Schrauben • 2 einstellbare Montagebügel •... - Seite 4 Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Pixel Bar 12 MKII Das Gerät fällt unter Schutzart I. Deshalb muss es unbedingt mit dem gelbgrünen Kabel geerdet werden. Bei der ersten Inbetriebnahme kann es zu geringer Rauch- oder Geruchsbildung kommen. Das ist nicht ungewöhnlich und bedeutet nicht unbedingt, dass das Gerät nicht ordnungsgemäß... -
Seite 6: Netzanschlüsse
Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z. B. mit einem geeigneten Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden. Stellen Sie immer sicher, dass der Bereich unter dem Pixel Bar 12 MKII gesperrt wird und dass das Betreten dieses Bereichs verboten ist, wenn das Gerät montiert, demontiert oder gewartet wird. -
Seite 7: Rückgabe
Pixel Bar 12 MKII Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 8: Beschreibung Des Geräts

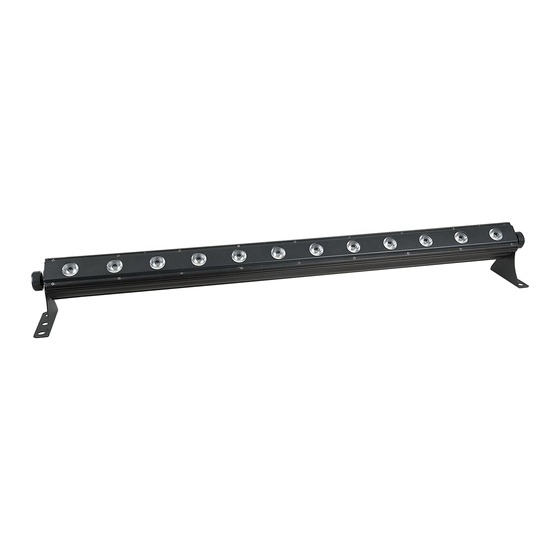

Beschreibung des Geräts Funktionen Der Showtec Pixel Bar 12 MKII ist ein leistungsstarker und preisgünstiger Batten. Er ist mit 12 x 3-in-1 RGB- LEDs ausgestattet, die ihm ein professionelles Äußeres verleihen und eine perfekte Farbmischung gewährleisten. Der Pixel Bar 12 MKII kann DMX-gesteuert werden und ist auch mit einer eingebauten musikgetakteten Funktion für die Anwendung als Standalone-Gerät ausgestattet. -
Seite 9: Rückseite
07) Einstellschrauben + Montagebügel für die Befestigung an einer Traverse 08) IEC-Stromeingang + Sicherung T2L / 250V Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Pixel Bar 12 MKII. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. -
Seite 10: Ein Pixel Bar (Voreingestellte Programme, Automodus)
Pixel Bar 12 MKII Ein Pixel Bar (voreingestellte Programme, Automodus) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). -
Seite 11: Mehrere Pixel Bars (Dmx512-Modus)
Pixel Bar 12 MKII Mehrere Pixel Bars (DMX512-Modus) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). -
Seite 12: Verbinden Der Geräte
(1,5 m), FL093 (3 m), FL096 (6 m), FL0910 (10 m), FL0915 (15 m), FL0920 (20 m). • DAP Audio DMX-Adapter: 3-polig/5-polig. Bestellnummer FLA30. Der Pixel Bar 12 MKII kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bestellnummer: 41304... -
Seite 13: Bedienfeld
Pixel Bar 12 MKII Bedienfeld A. LED-Display B. Mode-Taste C. Setup-Taste D. Up-Taste E. Down-Taste Abb. 05 DMX-Steuermodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) -
Seite 14: Menü-Übersicht
Pixel Bar 12 MKII Menü-Übersicht Bestellnummer: 41304... -
Seite 15: Hauptmenü-Optionen
Pixel Bar 12 MKII Hauptmenü-Optionen Master/Slave-Modus Musiktaktung Statische Farben Einstellungen Voreingestellte Programme Automodus DMX-Modus Die Versionsnummer des Pixel Bars 12 MKII wird nur beim Einschalten angezeigt! 1. Master/Slave-Modus Master 01) Standardmäßig ist dieses Gerät als Mastergerät eingestellt. 02) Nur ein Gerät kann als Master dienen. -
Seite 16: Musiktaktung
Pixel Bar 12 MKII 2. Musiktaktung In diesem Menü können Sie die Audioempfindlichkeit des Pixel Bars 12 MKII einstellen. 01) Drücken Sie Mode, bis das Display anzeigt. 02) Drücken Sie Setup, um dieses Untermenü aufzurufen: 03) Sie können mit Setup durch diese Optionen scrollen. -
Seite 17: Einstellungen
05) Stellen Sie den Geschwindigkeits- und Stroboskopwert mit Up und Down zwischen 0-99 oder auf SPFL ein. 6. Automodus In diesem Menü können Sie den Automodus des Pixel Bar 12 MKII einstellen. 01) Drücken Sie Mode, bis das Display anzeigt. -
Seite 18: Dmx-Modus
Pixel Bar 12 MKII 04) Mit können Sie die Geschwindigkeit des Autoprogramms einstellen. 05) Mit können Sie die Stroboskopfrequenz des Autoprogramms einstellen. 06) Sie können mit Setup durch diese Optionen scrollen. 07) Mit Up/Down können Sie die Optionen dann einstellen. -
Seite 19: Dmx-Kanäle
Pixel Bar 12 MKII DMX-Kanäle 3 DMX-Kanäle Kanal 1 - Rotintensität 0-255 Schrittweise Roteinstellung von 0 – 100% Kanal 2 - Grünintensität 0-255 Schrittweise Grüneinstellung von 0 – 100% Kanal 3 - Blauintensität 0-255 Schrittweise Blaueinstellung von 0 – 100% 4 DMX-Kanäle... -
Seite 20: Dmx-Kanäle
Pixel Bar 12 MKII Kanal 4 – Rotintensität Abschnitt 2 0-255 Schrittweise Roteinstellung von 0 – 100% Kanal 5 – Grünintensität Abschnitt 2 0-255 Schrittweise Grüneinstellung von 0 – 100% Kanal 6 – Blauintensität Abschnitt 2 0-255 Schrittweise Blaueinstellung von 0 – 100% 7 DMX-Kanäle... -
Seite 21: Dmx-Kanäle
Pixel Bar 12 MKII 133-139 Programm 19 140-146 Programm 20 147-153 Programm 21 154-160 Programm 22 161-167 Programm 23 168-174 Programm 24 175-181 Programm 25 182-188 Programm 26 189-195 Programm 27 196-202 Programm 28 203-209 Programm 29 210-216 Programm 30... - Seite 22 Pixel Bar 12 MKII Kanal 4 – Rotintensität Abschnitt 2 0-255 Schrittweise Roteinstellung von 0 – 100% Kanal 5 – Grünintensität Abschnitt 2 0-255 Schrittweise Grüneinstellung von 0 – 100% Kanal 6 – Blauintensität Abschnitt 2 0-255 Schrittweise Blaueinstellung von 0 – 100% Kanal 7 –...
-
Seite 23: Dmx-Kanäle
Pixel Bar 12 MKII 12 DMX-Kanäle Kanal 1 – Rotintensität Abschnitt 1 0-255 Schrittweise Roteinstellung von 0 – 100% Kanal 2 – Grünintensität Abschnitt 1 0-255 Schrittweise Grüneinstellung von 0 – 100% Kanal 3 – Blauintensität Abschnitt 1 0-255 Schrittweise Blaueinstellung von 0 – 100% Kanal 4 –... -
Seite 24: Dmx-Kanäle
Pixel Bar 12 MKII Kanal 9 – Blauintensität Abschnitt 3 0-255 Schrittweise Blaueinstellung von 0 – 100% Kanal 10 – Rotintensität Abschnitt 4 0-255 Schrittweise Roteinstellung von 0 – 100% Kanal 11 – Grünintensität Abschnitt 4 0-255 Schrittweise Grüneinstellung von 0 – 100% Kanal 12 –... - Seite 25 Pixel Bar 12 MKII Kanal 5 – Grünintensität Abschnitt 2 0-255 Schrittweise Grüneinstellung von 0 – 100% Kanal 6 – Blauintensität Abschnitt 2 0-255 Schrittweise Blaueinstellung von 0 – 100% Kanal 7 – Rotintensität Abschnitt 3 0-255 Schrittweise Roteinstellung von 0 – 100% Kanal 8 –...
- Seite 26 Pixel Bar 12 MKII Kanal 13 – Rotintensität Abschnitt 5 0-255 Schrittweise Roteinstellung von 0 – 100% Kanal 14 – Grünintensität Abschnitt 5 0-255 Schrittweise Grüneinstellung von 0 – 100% Kanal 15 – Blauintensität Abschnitt 5 0-255 Schrittweise Blaueinstellung von 0 – 100% Kanal 16 –...
-
Seite 27: Dmx-Kanäle
Pixel Bar 12 MKII 36 DMX-Kanäle Kanal 1 – Rotes Pixel LED 1 0-255 Schrittweise Roteinstellung von 0 – 100% Kanal 2 – Grünes Pixel LED 1 0-255 Schrittweise Grüneinstellung von 0 – 100% Kanal 3 – Blaues Pixel LED 1 0-255 Schrittweise Blaueinstellung von 0 –... -
Seite 28: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Pixel Bar12 MKII von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. -
Seite 29: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie den Pixel Bar 12 MKII an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 27 für nähere Informationen zum Auswechseln der Sicherung. - Seite 30 Pixel Bar 12 MKII Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet ist und dass die Geräte Kabel angeschlossen sind. funktionieren überhaupt nicht Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung Die Geräte...
-
Seite 31: Technische Daten
Pixel Bar 12 MKII Technische Daten Modell: Showtec Pixel Bar 12 MKII Eingangsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme 50 Watt Antriebsstrom: 350 mA Aktualisierungsrate: 140 Hz DMX-Verbindung: 30 Stk. Sicherung: T2L / 250V Abmessungen: 1070 x 75 x 135 mm (LxBxH) (einschl. Halterung) -
Seite 32: Abmessungen
Pixel Bar 12 MKII Abmessungen Bestellnummer: 41304... - Seite 33 Pixel Bar 12 MKII Notizen Bestellnummer: 41304...
