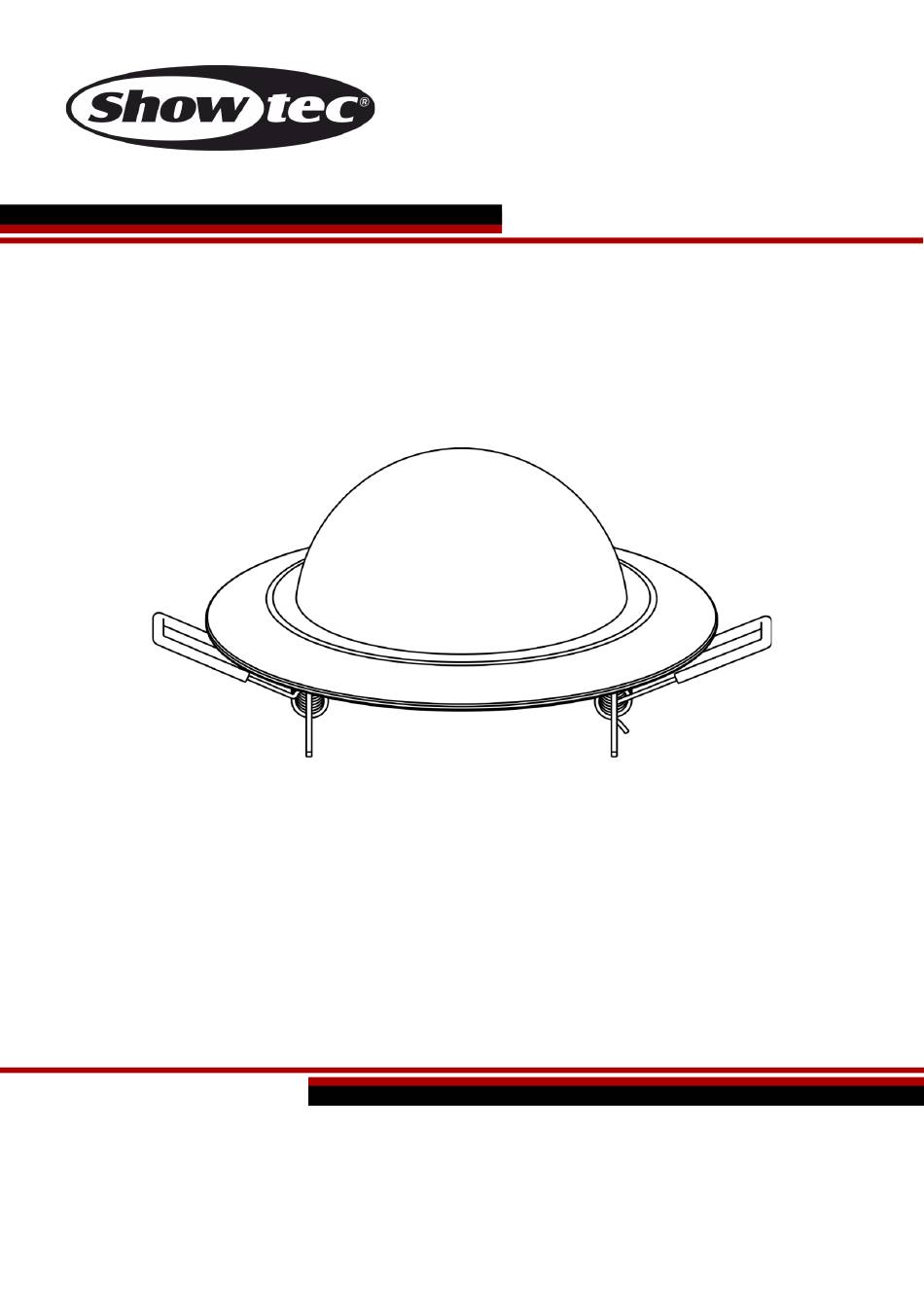

- Seite 1 BEDIENUNGSANLEITUNG DEUTSCH Pixel Dot Produktcode: 44530 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Vorbemerkung
Pixel Dot Vorbemerkung Herzlichen Glückwunsch zum Kauf dieses Produkts von Showtec. Diese Bedienungsanleitung enthält Anweisungen für die korrekte und sichere Verwendung dieses Produkts. Bewahren Sie die Bedienungsanleitung auf, da sie ein wesentlicher Bestandteil des Produkts ist und wichtige Informationen enthält. Bewahren Sie sie an einem leicht zugänglichen Ort auf. -
Seite 3: Inhaltsverzeichnis
Pixel Dot Inhaltsverzeichnis Einleitung ................................3 Vor der Verwendung des Produkts ......................... 3 Bestimmungsgemäßer Gebrauch ........................3 LED-Lebensdauer ............................... 3 Begriffe im Text ..............................3 Symbole und Signalwörter ..........................4 Symbole auf dem Hinweisschild ........................4 Sicherheit ................................5 Warnungen und Sicherheitshinweise ......................5 Anforderungen an den Anwender ......................... -
Seite 4: Einleitung
Der Hersteller haftet unter keinen Umständen für Schäden, die auf die Nichtbeachtung dieser Bedienungsanleitung zurückzuführen sind. Überprüfen Sie nach dem Auspacken den Inhalt des Kartons. Falls Teile fehlen oder beschädigt sind, wenden Sie sich an Ihren Highlite International-Händler. Lieferumfang: ● Showtec Pixel Dot ● CAT-Kabel (0,5 m) ● Bedienungsanleitung Abb. 01 1.2. -
Seite 5: Symbole Und Signalwörter
Pixel Dot 1.5. Symbole und Signalwörter Sicherheitshinweise und Warnungen sind in der gesamten Bedienungsanleitung mit Sicherheitssymbolen gekennzeichnet. Befolgen Sie stets die Anweisungen in dieser Bedienungsanleitung. Weist auf eine unmittelbare Gefahrensituation hin, die zum Tod oder schweren GEFAHR Verletzungen führen kann, wenn sie nicht vermieden wird. -
Seite 6: Sicherheit
Pixel Dot Sicherheit Wichtig Lesen und befolgen Sie die Anweisungen in dieser Bedienungsanleitung, bevor Sie dieses Produkt installieren, bedienen oder warten. Der Hersteller haftet unter keinen Umständen für Schäden, die auf die Nichtbeachtung dieser Bedienungsanleitung zurückzuführen sind. 2.1. Warnungen und Sicherheitshinweise GEFAHR Gefahr für Kinder... -
Seite 7: Anforderungen An Den Anwender
Pixel Dot Hinweis Unterziehen Sie das Gerät vor jedem Gebrauch einer Sichtprüfung. Überprüfen Sie Folgendes: ● Das Gehäuse und die federbelasteten Befestigungsklammern sind nicht verformt. ● Die RJ45-Anschlüsse sind nicht beschädigt. ● Die kuppelförmige Abdeckung ist nicht beschädigt. ● Die CAT-Kabel zum Anschluss des Geräts sind nicht beschädigt und weisen keine Materialermüdung auf. -
Seite 8: Beschreibung Des Produkts

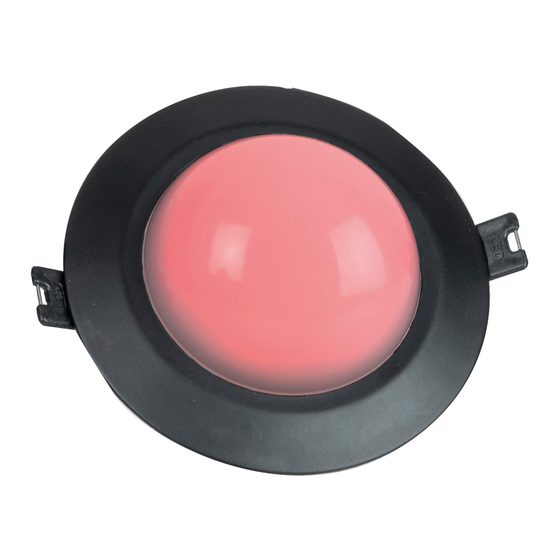

Pixel Dot Beschreibung des Produkts Der Showtec Pixel Dot ist eine dekorative Eibauleuchte mit schwarzem Gehäuse und einer weiß- gefrosteten Kuppelabdeckung. Er kann ganz ohne Schrauben oder Werkzeug installiert werden. Der Pixel Dot funktioniert nur mit dem dedizierten Pixel Controller. Er darf nur im Innenbereich verwendet werden (z. -
Seite 9: Kompatibilität
Pixel Dot 3.3. Kompatibilität Hinweis Der Pixel Dot ist AUSSCHLIESSLICH für den Betrieb mit dem Pixel Controller vorgesehen. Der Pixel Dot wird ohne den Pixel Controller geliefert. Sie müssen den Pixel Controller separat erwerben. Produktcode: 44510 (Pixel Controller) 3.4. Empfohlene Software... -
Seite 10: Montage
Dieses Gerät kann als Einbauleuchte an Wänden, Decken und anderen ebenen Oberflächen wie Paneelen oder Platten montiert werden. Prüfen Sie vor der Installation des Pixel Dot, dass die gewünschte Stelle frei von Hindernissen wie Rohren, Kabelkanälen oder Kabeln ist. Wenn es keinen Kriechzwischenraum gibt, erfassen Sie die Wand- /Deckenkonstruktion mit einem Balkensucher und prüfen Sie die Installationsstelle mit einem Kabel- und... -
Seite 11: Verbindung Zur Stromversorgung
Pixel Dot 4.5. Verbindung zur Stromversorgung Dieses Gerät fällt unter die IEC-Schutzklasse III. Das Gerät kann nur über den Pixel Controller mit Strom versorgt werden. Schließen Sie das Gerät niemals an eine andere Stromquelle an. Verbinden Sie einen Ausgang des Pixel Controllers über ein CAT-Kabel (max. 10 m) mit dem RJ45-Eingang (03) des Pixeltubes. -
Seite 12: Maximale Cat-Kabellänge
Pixel Dot 5.3. Maximale CAT-Kabellänge Abb. 08 Maximal zulässige CAT-Kabellänge: ● Zwischen dem Pixel Controller und dem ersten Pixel Dot an der Datenübertragungsleitung: 10 m ● Zwischen den Pixel Dots: 2 m 5.4. Netzwerkkabel Hinweis Schließen Sie alle Datenkabel an, bevor Sie das Gerät mit Strom versorgen. -
Seite 13: Bedienung
Lösung ● Prüfen Sie, ob der Pixel Controller Das Gerät funktioniert Das Gerät erhält keinen Strom eingeschaltet und der Pixel Dot über überhaupt nicht ein CAT-Kabel mit ihm verbunden ist. Der Pixel Controller ist nicht ● Schließen Sie den Pixel Controller an. -
Seite 14: Wartung
Die Wartung und Reinigung des Produkts kann von Personen ohne besondere Qualifikation durchgeführt werden. Halten Sie sich an den Wartungsplan an dem Ort, wo das Gerät installiert ist. Trennen Sie den Pixel Dot vom Pixel Controller, bevor Sie ihn warten oder reinigen. 8.1. Anweisungen für die grundlegende Reinigung Die Kuppelabdeckung des Geräts muss regelmäßig gereinigt werden, um die Lichtleistung auf... -
Seite 15: Deinstallation, Transport Und Lagerung
Anweisungen zur Deinstallation ● Lassen Sie das Gerät abkühlen, bevor Sie es abbauen. ● Trennen Sie den Pixel Dot vom Pixel Controller, bevor Sie ihn deinstallieren. ● Beachten Sie bei der Deinstallation und Demontage des Geräts unbedingt die nationalen und standortspezifischen Vorschriften. - Seite 16 ©2021 Showtec...
