- Seite 1 HANDBUCH DEUTSCH Pixel Bar 4 COB Bestellnummer: 41268 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Pixel Bar 4 COB Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Montage mehrerer Pixel Bars ............................. 5 Netzanschlüsse ................................6 Rückgabe ..................................7 Reklamationen ................................7 Beschreibung des Geräts ..............................8 Vorderseite ..................................8 Rückseite .................................. -
Seite 3: Warnung
Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Pixel Bar 4 COB von Showtec mit IEC-Netzkabel (1,5 m) Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach. Die hauptsächliche Ursache ist HITZE, da diese den Prozess beschleunigt. - Seite 4 Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Pixel Bar 4 COB Das Gerät fällt unter Schutzart I. Deshalb muss es unbedingt mit dem gelbgrünen Kabel geerdet werden. Reparaturen, Wartungen und elektrische Anschlüsse dürfen nur von qualifizierten Technikern durchgeführt bzw. bearbeitet werden. GARANTIE: Ein Jahr ab Kaufdatum. -
Seite 6: Montage Mehrerer Pixel Bars
Pixel Bar 4 COB Der Pixel Bar 4 COB kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Montage mehrerer Pixel Bars 01) Verbinden Sie zwei Pixel Bars mit dem dafür vorgesehenen Verriegelungssystem. -
Seite 7: Netzanschlüsse
Pixel Bar 4 COB Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN... -
Seite 8: Rückgabe
Pixel Bar 4 COB Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 9: Beschreibung Des Geräts

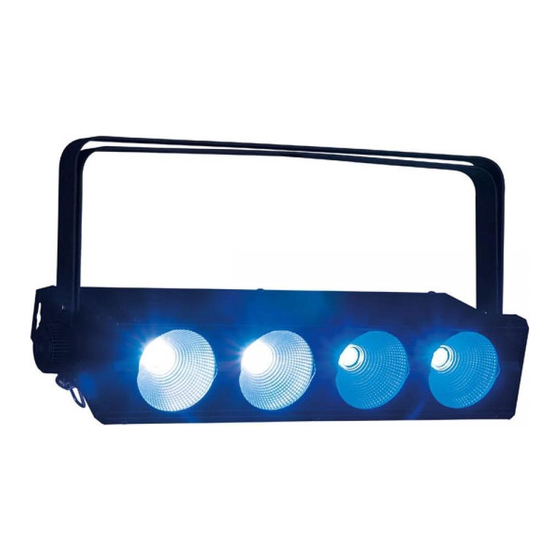

Pixel Bar 4 COB Beschreibung des Geräts Funktionen Der Showtec Pixel Bar 4 COB ist ein Effektstrahler mit hoher Leistung und hervorragenden Effekten. LED-Anzahl: 4 x 15W COB RGB 3-in-1 COB-LED-Technologie Aktualisierungsrate: 7,8 kHz DMX-Betriebsarten: 2, 3, 5, 6, 12 Kanäle ... -
Seite 10: Rückseite
07) DMX-Ausgang Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Pixel Bar 4 COB. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 11: Steuerungsmodi
Pixel Bar 4 COB Steuerungsmodi Es gibt 6 Modi: Selbstständiger Modus (manuelle Farbsteuerung, voreingestellte Programme, Automodus) Musiktaktung Master/Slave DMX512 (2CH, 3CH, 5CH, 6CH, 12CH) Ein Pixel Bar (Manuelle Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 12: Mehrere Pixel Bar (Dmx-Steuerung)
Pixel Bar 4 COB Mehrere Pixel Bars (Master/Slave-Steuerung) Abb. 03 Mehrere Pixel Bar (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). - Seite 13 Pixel Bar 4 COB DMX-Setup für mehrere Pixel Bars Abb. 04 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Bestellnummer: 41268...
-
Seite 14: Verbinden Der Geräte
Pixel Bar 4 COB Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 15: Bedienfeld
Pixel Bar 4 COB Der Pixel Bar kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bedienfeld LED-Display MODE-Taste SETUP-Taste UP-Taste DOWN-Taste Abb. 05 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 16: Menü-Übersicht
Pixel Bar 4 COB Menü-Übersicht Bestellnummer: 41268... -
Seite 17: Hauptmenü-Optionen
Pixel Bar 4 COB Hauptmenü-Optionen DMX-Adresse Master/Slave Manuelle Farbeinstellung Voreingestellte Programme Auto-Modus 1. DMX-Adresszuweisung In diesem Menü können Sie die DMX-Adresse zuweisen. 01) Drücken Sie die MODE-Taste, bis das Display anzeigt. 02) Drücken Sie SETUP, um das Menü zu öffnen. Sie können zwischen 512 verschiedenen DMX-Adressen wählen. -
Seite 18: Voreingestellte Programme
Pixel Bar 4 COB 05) Sie können die Farben Rot, Grün und Blau beliebig kombinieren, um eine unendliche Zahl von Farben zu mischen (0-255). 4. Voreingestellte Programme In diesem Menü können Sie die voreingestellten Programme auswählen. 01) Drücken Sie die MODE-Taste, bis das Display anzeigt. -
Seite 19: Dmx-Kanäle
Pixel Bar 4 COB DMX-Kanäle 2 Kanäle Kanal 1 – Statische Farben (CH1 muss geöffnet sein 8-15 Rot + Grün 16-23 Grün 24-31 Grün + Blau 32-39 Blau 40-47 Rot + Blau 48-55 Rot + Grün + Blau 56-63 Programm 1... -
Seite 20: Kanäle
Pixel Bar 4 COB 3 Kanäle Kanal 1 – Rotintensität 0-255 Rot von 0 – 100% Kanal 2 – Grünintensität 0-255 Grün von 0 – 100% Kanal 3 – Blauintensität 0-255 Blau von 0 – 100% 5 Kanäle Kanal 1 – Rotintensität 0-255 Rot von 0 –... -
Seite 21: Kanäle
Pixel Bar 4 COB 12 Kanäle Kanal 1 – Rotintensität 0-255 Rot von 0 – 100% Kanal 2 – Grünintensität 0-255 Grün von 0 – 100% Kanal 3 – Blauintensität 0-255 Blau von 0 – 100% Kanal 4 – Rotintensität 0-255 Rot von 0 –... -
Seite 22: Wartung
Pixel Bar 4 COB Wartung Der Pixel Bar von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Reinigen Sie die Glasscheibe mit Glasreiniger und einem weichen Tuch. -
Seite 23: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie den Pixel Bar an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 21 für weitere Informationen. 04) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, verbinden Sie das Gerät wieder mit dem Netz. - Seite 24 Pixel Bar 4 COB Problem Mögliche Ursache(n) Lösung ● Überprüfen Sie, ob das Gerät Einer oder mehrere Das Gerät erhält keinen Strom. eingeschaltet ist und dass die Kabel Scheinwerfer funktionieren angeschlossen sind. überhaupt nicht. Hauptsicherung durchgebrannt. ● Ersetzen Sie die Sicherung.
-
Seite 25: Technische Daten
Pixel Bar 4 COB Technische Daten Modell: Showtec Pixel Bar 4 COB Eingangsspannung: 100-240V AC, 50/60Hz Antriebsstrom: 500mA/240V Leistungsaufnahme: Max. 60W bei Höchstleistung Sicherung 1,5A/250V Abmessungen: 425 x 160 x 85 mm (LxBxH) Gewicht: 3,1 kg Bedienung und Programmierung Signal Pin OUT:... -
Seite 26: Abmessungen
Pixel Bar 4 COB Abmessungen Bestellnummer: 41268... - Seite 27 ©2017 Showtec...
