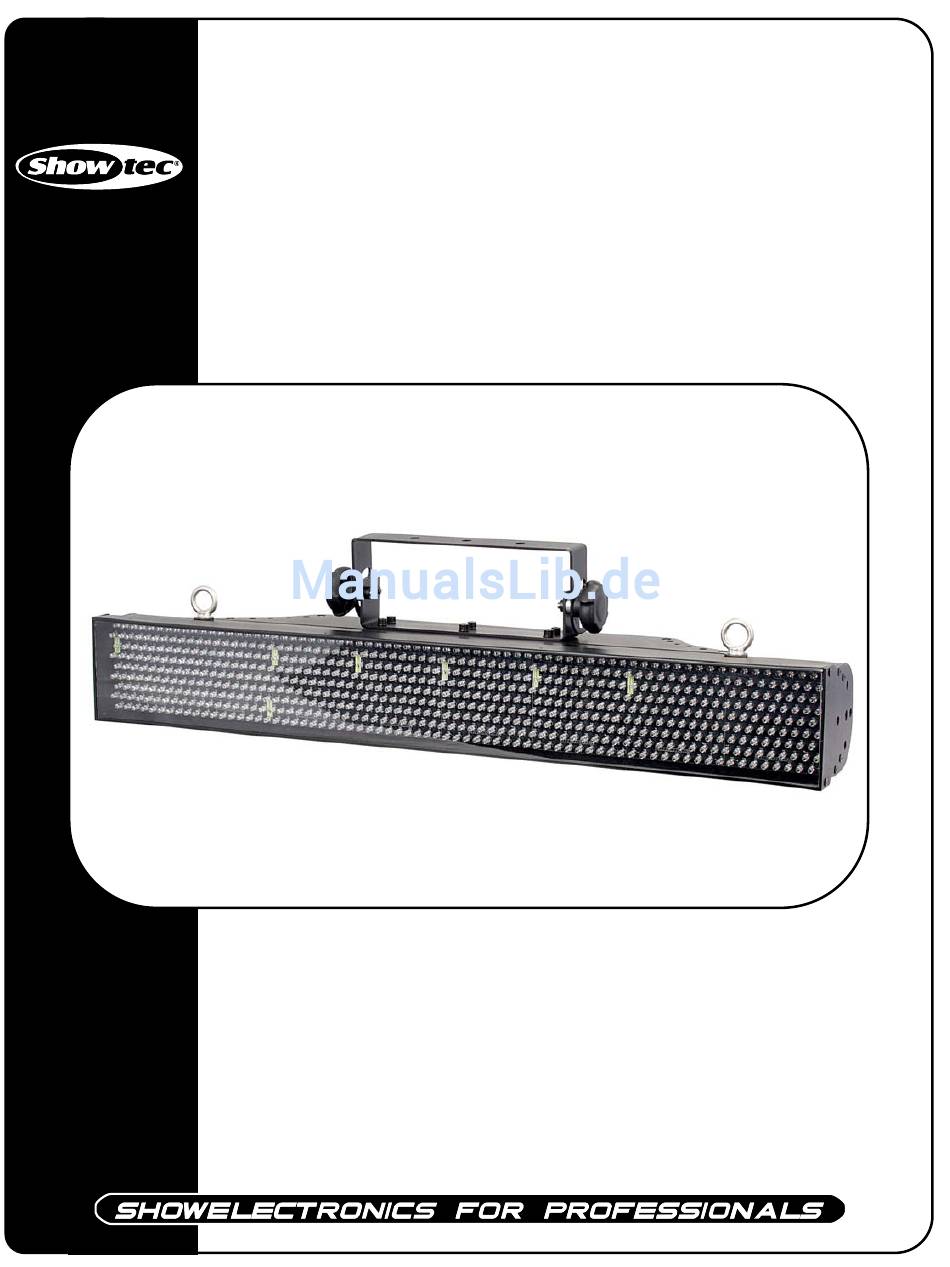

- Seite 1 LED Pixel Track ORDERCODE 42200...
- Seite 2 Wir stellen professionelle Ausrüstung für die Unterhaltungsindustrie her. Neue Produkte werden regelmäßig weiterentwickelt. Wir arbeiten hart, um Sie - unsere Kunden - zufrieden zu stellen. Für weitere Information: iwant@showtec.info Beste Qualität, ausgereifte Produkte von Showtec, so erhalten Sie immer das beste -- mit Showtec! Danke!
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec LED Pixel Track Produkt-Anleitung ™ Warnung..…...................………………………………..…….….. Sicherheitshinweise ………………………………………………………………………………………..…. Bestimmungsgemäße Verwendung …………………………………………………………..…………….. Gerätebeschreibung....…............……….……………………………... Features……………………….………………………………………………………….………………….…. Geräteübersicht Rückseite………………………………………………………………………..…..…..….. Installation................…...…………………………………….…... Aufstellung und Bedienung............……..……………………………...…. Paneel Funktionen……..……………………………………………………………………………….……... - Modus…..........…………......……………………..…………. - F / S…................…..…………..………………….. Stand-Alone…………………………..…………………………………………………………….……...….. Musikgesteuert……..…………………..…………………………………………………………….……..… Bedienung…………..…………..…………………………………………………………….……...…. - DMX Modus..….......…………......……………………..……………. Wartung..................………..………….…….……………..Fehlersuche..................………………….…………………..Technische Spezifikationen..............…...…….…….……………….…... -
Seite 4: Warnung
WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! SICHERHEITSHINWEISE Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen: entsprechend qualifiziert sein diese Bedienungsanleitung genau beachten ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. -
Seite 5: Bestimmungsgemäße Verwendung
(z.B. nach Transport) ausgesetzt worden ist. Das dabei entstehende Kondenswasser kann Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. •... -
Seite 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features Der LED Pixel Track ist ein LED-System von Showtec. • Musikgesteuert über eingebautes Mikrofon • 3 Modi: Stand-alone, DMX-gesteuert oder musikgesteuert Hinweis: Basiskenntnisse von DMX werden vorausgesetzt, um alle Funktionen dieses Gerätes zu nutzen. Geräteübersicht Abb. 1 1) Sicherheitsöse für Sicherheitskabel 2) Total LED Pixel Track 648 LEDS 3) Haltebügel für Träversenmontage... -
Seite 7: Installation
Installation Entfernen Sie jegliches Verpackungsmaterial. Verbinden Sie alle Kabel. Schließen Sie alle Kabel an, bevor Sie Strom einschalten Trennen Sie immer das Gerät von der elektrischen Hauptstromversorgung, vor Reinigungs- und Wartungsarbeiten. Bei Beschädigungen, die durch Nichtbeachtung verursacht werden, erlischt der Garantieanspruch Aufstellung und Bedienung Bevor Sie das Gerät anschließen, überprüfen Sie immer die Netzspannung. -
Seite 8: F / S
Stand-alone Bedienung 4 Tasten auf dem Paneel des LED Pixel Tracks: Mode F / S Down Drücken Sie die MODE-Taste, um das Lauflicht-Menü zu sehen: Wählen Sie die Lauflichter 1-9, indem Sie die UP- und DOWN-Tasten benutzen. Lauflichter 1-8 laufen entsprechend zu den Fade- und Geschwindigkeitswerten. Lauflicht 9 ist musikgesteuert. -
Seite 9: Dmx Bedienung
DMX Bedienung Drücken Sie die MODE-Taste, um das DMX-Adreßeingabe-Menü zu sehen: Wählen Sie die DMX-Startadressen für den LED Pixel Track, indem Sie die UP- und DOWN-Tasten benutzen. Die DMX Kanal-Funktionen sind: Kanal 1: Regenbogen Kanal 2: Rot (0-255) Kanal 2: Rot (0-255) Kanal 3: Grün (0-255) -
Seite 10: Dmx Modus
DMX Modus Drücken Sie die MODE-Taste, um das DMX-Modus Auswahl-Menü zu sehen. Benutzen Sie die UP- und DOWN-Tasten, um den DMX-Modus auszuwählen. DMX Modus 1 : 48-Kanal Bedienung (Steuerung jedes LED Pixel Track-Cluster unabhängig) DMX Modus 2 : 24-Kanal Bedienung (Steuerung 4 Sets LED Pixel Track-Cluster) DMX Modus 4 : 12-Kanal Bedienung... -
Seite 11: Wartung
Wartung Der Showtec LED Pixel Track benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Trennen Sie das Gerät vom Netz und wischen Sie dann das Gehäuse mit einem feuchten Tuch ab. Tauchen Sie das Gerät nicht in eine Flüssigkeit. Benutzen Sie nie Spiritus oder Lösungsmittel. -
Seite 12: Produktbeschreibung
Produktbeschreibung Modell: Showtec LED Pixel Track Voltage : AC 230V-50Hz (CE) Power: 115W Audio trigger: eingebautes Mikrofon DMX Input : 3-pin XLR Male connector DMX Output : 3-pin XLR Female connector Maße : 811 x 173 x 160 mm (LxBxH) Gewicht : 8,2 kg Design und Produktbeschreibungen sind abhängig von Änderungen ohne vorherige Ankündigung. - Seite 13 2005 Showtec.
