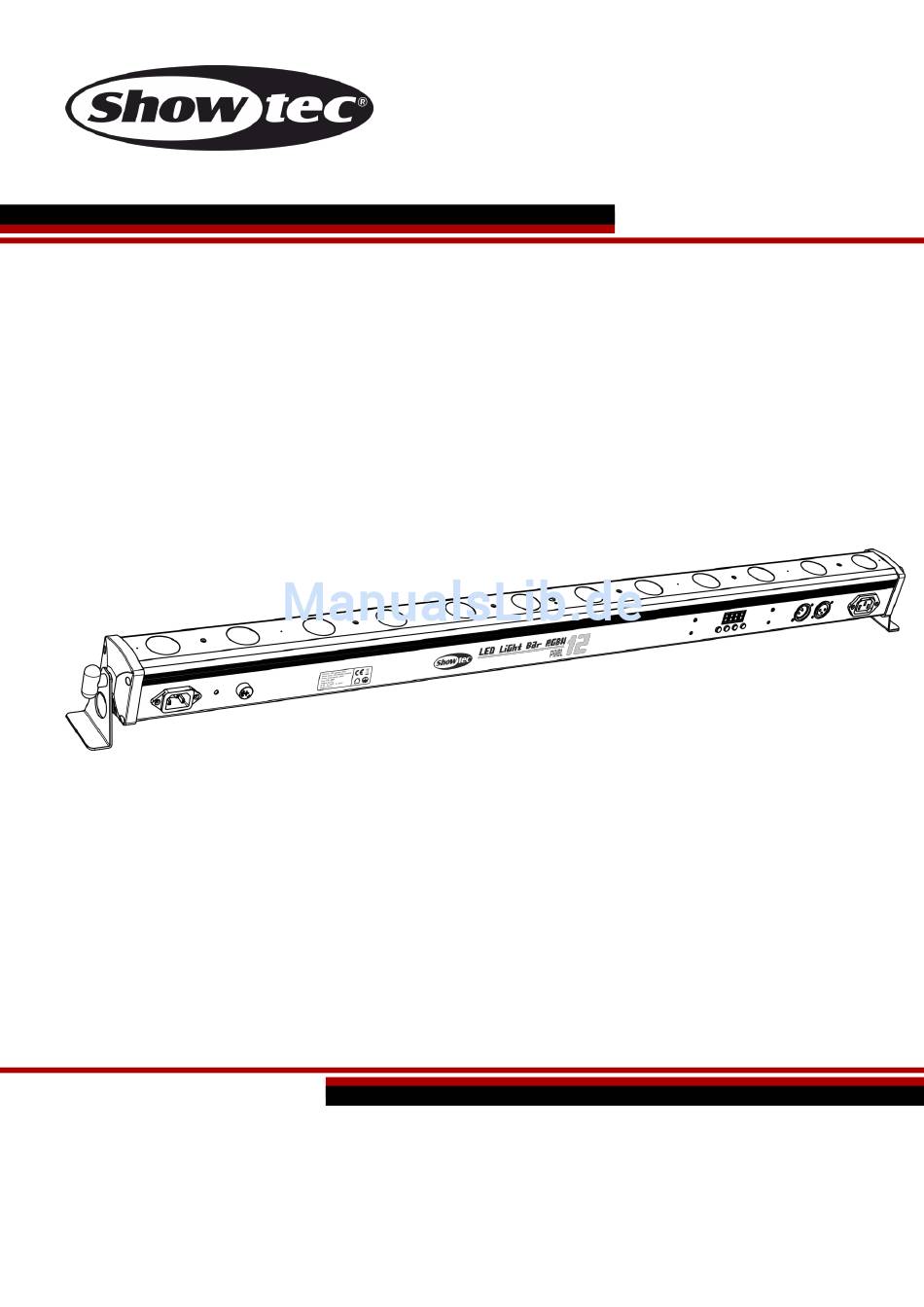

- Seite 1 HANDBUCH DEUTSCH LED Lightbar 12 Pixel Bestellnummer: 42197 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Installation ................................... 8 Setup und Betrieb ................................8 Steuerungsmodi ................................8 Ein LED Lightbar 12 Pixel (voreingestellte Programme/Auto) ................8 Ein LED Lightbar 12 Pixel (Musiktaktung) ........................ 9 Ein LED Lightbar 12 Pixel (Manuelle Steuerung) ....................9 Mehrere LED Lightbar 12 Pixel (Master/Slave-Steuerung) .................. 9 Mehrere LED Lightbar 12 Pixel (DMX512-Modus) ....................10... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec LED Lightbar 12 Pixel • 2 Halterungen und Schrauben • IEC-Netzkabel (1,5 m) •... - Seite 4 Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Verwenden Sie eine Schelle, um den LED Lightbar 12 Pixel mithilfe der Halterung an einem Traversenrahmen zu befestigen. Der LED Lightbar 12 Pixel darf unter keinen Umständen so montiert werden, dass er frei im Raum schwingen kann. Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z. B. mit einem geeigneten Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden. -
Seite 6: Netzanschlüsse
LED Lightbar 12 Pixel Der LED Lightbar 12 Pixel kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an einem Traversenrahmen befestigt werden. Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. -
Seite 7: Rückgabe
LED Lightbar 12 Pixel Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 8: Beschreibung Des Geräts

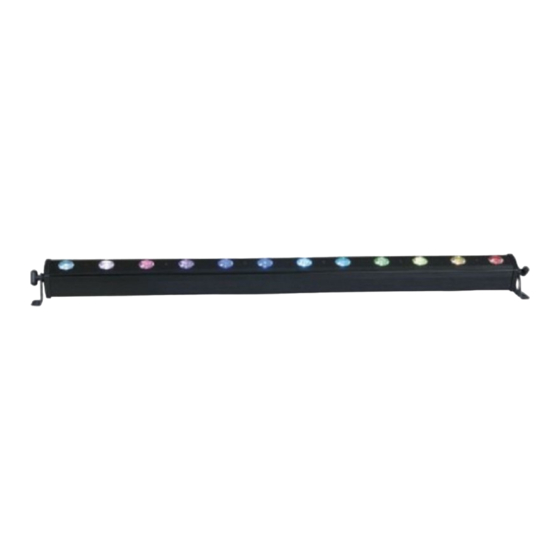

Beschreibung des Geräts Funktionen Der LED Lightbar 12 Pixel von Showtec ist eine preiswerte LED-Leiste mit 12x 4-in-1 RGBW-LEDs. Die Pixel sind im 48-Kanal-Modus vollständig ansteuerbar, sodass Sie wunderschöne Farbflusseffekte erstellen können. Sie können aber auch mit 4, 6, 10, 12 oder 18 Kanälen angesteuert werden. Mit den RGBW-LEDs können sowohl kräftige Farben als auch Pastellfarben gemischt werden. -
Seite 9: Übersicht
Manueller Steuerungsmodus (Statisch) Master/Slave DMX512 Ein LED Lightbar 12 Pixel (voreingestellte Programme/Auto) 01) Befestigen Sie den Strahler an einem stabilen Traversenrahmen oder stellen Sie ihn auf den Boden. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 10: Ein Led Lightbar 12 Pixel (Musiktaktung)
Rhythmus der Musik. Siehe Seite 17 für mehr Informationen über die Musiktaktung. Ein LED Lightbar 12 Pixel (Manuelle Steuerung) 01) Befestigen Sie den Strahler an einem stabilen Traversenrahmen oder stellen Sie ihn auf den Boden. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 11: Mehrere Led Lightbar 12 Pixel (Dmx512-Modus)
LED Lightbar 12 Pixel Mehrere LED Lightbar 12 Pixel (DMX512-Modus) 01) Befestigen Sie den Strahler an einem stabilen Traversenrahmen oder stellen Sie ihn auf den Boden. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 12: Verbinden Der Geräte
Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. Der LED Lightbar 12 Pixel kann mit bis zu 48 Kanälen angesteuert werden. Wichtig: Die mit einer seriellen Datenübertragungsleitung verbundenen Geräte müssen in Reihe geschaltet sein. -
Seite 13: Bedienfeld
Mit dem Bedienfeld auf der Rückseite können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der erste Kanal, über den der LED Lightbar 12 Pixel vom Controller angesteuert wird. Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät maximal über 48 Kanäle verfügt. Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere LED Lightbar 12 Pixel verwenden. -
Seite 14: Menü-Übersicht
LED Lightbar 12 Pixel Menü-Übersicht Bestellnummer: 42197... -
Seite 15: Hauptmenü-Optionen
LED Lightbar 12 Pixel Hauptmenü-Optionen Voreingestellte Programme Auto-Modus DMX-Modus Slave Musiktaktung Farbe Einstellungen Voreingestellte Programme In diesem Menü können Sie die voreingestellten Programme auswählen. 01) Drücken Sie Mode, bis das Display anzeigt. 02) Mit Up/Down können Sie zwischen 16 verschiedenen voreingestellten Programmen wählen. -
Seite 16: Auto-Programm
08) Stellen Sie den Geschwindigkeits- und Stroboskopwert mit Up/Down zwischen 0-99 oder auf SPFL ein. Auto-Programm In diesem Menü können Sie den Automodus des LED Lightbar 12 Pixel einstellen. 01) Drücken Sie die Mode-Taste an dem Gerät, bis das Display anzeigt. -
Seite 17: Dmx-Modus
LED Lightbar 12 Pixel 06) Mit können Sie die Stroboskopfrequenz des Autoprogramms einstellen. 07) Sie können mit Setup durch diese Optionen scrollen. 08) Mit Up/Down können Sie die Optionen dann einstellen. DMX-Modus In diesem Menü können Sie eine DMX-Adresse einstellen und eine DMX-Konfiguration auswählen. -
Seite 18: Master/Slave-Modus
02) Alle Slavegeräte müssen die Adresse haben. Musikgetakteter Modus In diesem Menü können Sie die Empfindlichkeit der Musiktaktung des LED Lightbar 12 Pixel einstellen. 01) Drücken Sie die Mode-Taste an dem Gerät, bis das Display anzeigt. 02) Drücken Sie Setup, um das Untermenü aufzurufen. -
Seite 19: Statische Farben
Ändern Sie den Wert jeder Farbe mit Up/Down von 000-255. Einstellungen In diesem Menü können Sie einstellen, wie der LED Lightbar 12 Pixel reagieren soll, wenn er keine DMX- Signale empfängt, und Sie können die Temperatur ansehen. 01) Drücken Sie Mode, bis das Display anzeigt. -
Seite 20: Dmx-Kanäle
LED Lightbar 12 Pixel DMX-Kanäle 4 DMX-Kanäle Kanal 1 - Pixelprogramme 2-24 Programm 1 25-49 Programm 2 50-74 Programm 3 75-99 Programm 4 100-124 Programm 5 125-149 Programm 6 150-174 Programm 7 175-199 Programm 8 200-224 Programm 9 225-249 Programm 10... -
Seite 21: Dmx-Kanäle
LED Lightbar 12 Pixel 6 DMX-Kanäle Kanal 1 – Dimmer (RGBW-Farben müssen geöffnet sein 0-255 Von Schwarz bis maximale Helligkeit Kanal 2 – Linearer Stroboskopeffekt (CH1, CH2, CH3, CH4, CH5 und CH6 müssen zwischen 001-255 eingestellt sein 0-255 Stroboskopintensität, von langsam nach schnell (0-20 Hz, Auswahl der Stroboskopfarbe mit CH3-CH6) Kanal 3 –... - Seite 22 LED Lightbar 12 Pixel 105-111 Farbe 16 (R000, G255, B255, W150) 112-118 Farbe 17 (R000, G100, B255, W255) 119-125 Farbe 18 (R000, G000, B255, W100) 126-132 Farbe 19 (R000, G000, B255, W050) 133-139 Farbe 20 (R000, G000, B255, W000) 140-146...
-
Seite 23: 10 Dmx-Kanäle
LED Lightbar 12 Pixel Kanal 9 – Rotintensität (CH1 muss zwischen 001 -255 eingestellt sein 0-255 Rot von 0 – 100% Kanal 10 – Grünintensität (CH1 muss zwischen 001 -255 eingestellt sein 0-255 Grün von 0 – 100% Kanal 11 – Blauintensität (CH1 muss zwischen 001 -255 eingestellt sein 0-255 Blau von 0 –... -
Seite 24: 18 Dmx-Kanäle
LED Lightbar 12 Pixel Kanal 7 – Rotintensität Abschnitt 2 (CH1 muss zwischen 001 -255 eingestellt sein 0-255 Rot von 0 – 100% Kanal 8 – Grünintensität Abschnitt 2 (CH1 muss zwischen 001 -255 eingestellt sein 0-255 Grün von 0 – 100% Kanal 9 –... - Seite 25 LED Lightbar 12 Pixel Kanal 5 – Blauintensität Abschnitt 1 (CH1 muss zwischen 001 -255 eingestellt sein 0-255 Blau von 0 – 100% Kanal 6 – Weißintensität Abschnitt 1 (CH1 muss zwischen 001 -255 eingestellt sein 0-255 Weiß von 0 – 100% Kanal 7 –...
- Seite 26 LED Lightbar 12 Pixel Kanal 12 – Grünintensität Abschnitt 3 (CH1 muss zwischen 001 -255 eingestellt sein 0-255 Grün von 0 – 100% Kanal 13 – Blauintensität Abschnitt 3 (CH1 muss zwischen 001 -255 eingestellt sein 0-255 Blau von 0 – 100% Kanal 14 –...
-
Seite 27: 48 Dmx-Kanäle
LED Lightbar 12 Pixel 48 DMX-Kanäle Kanal1 – Rotes Pixel LED 1 0-255 Rot von 0 – 100% Kanal2 – Grünes Pixel LED 1 0-255 Grün von 0 – 100% Kanal3 – Blaues Pixel LED 1 0-255 Blau von 0 – 100% Kanal4 –... - Seite 28 LED Lightbar 12 Pixel Kanal33 – Rotes Pixel LED 9 0-255 Rot von 0 – 100% Kanal34 – Grünes Pixel LED 9 0-255 Grün von 0 – 100% Kanal35 – Blaues Pixel LED 9 0-255 Blau von 0 – 100% Kanal36 –...
-
Seite 29: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der LED Lightbar 12 Pixel von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. -
Seite 30: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie den LED Lightbar 12 Pixel an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 28 für nähere Informationen zum Auswechseln der Sicherung. - Seite 31 LED Lightbar 12 Pixel Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Einer oder eingeschaltet ist und dass die Kabel mehrere angeschlossen sind. Scheinwerfer funktionieren Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung überhaupt nicht Die Geräte...
-
Seite 32: Technische Daten
LED Lightbar 12 Pixel Technische Daten Modell: Showtec LED Lightbar 12 Pixel Eingangsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme 20 Watt Antriebsstrom: 100 mA Aktualisierungsrate: 2 kHz DMX-Verbindung: 30 Stk. Sicherung: T1L/250V Abmessungen: 1080 x 65 x 88 mm (LxBxH) (einschl. Halterung) -
Seite 33: Abmessungen
LED Lightbar 12 Pixel Abmessungen Bestellnummer: 42197... -
Seite 34: Notizen
LED Lightbar 12 Pixel Notizen Bestellnummer: 42197... - Seite 35 ©2016 Showtec...
