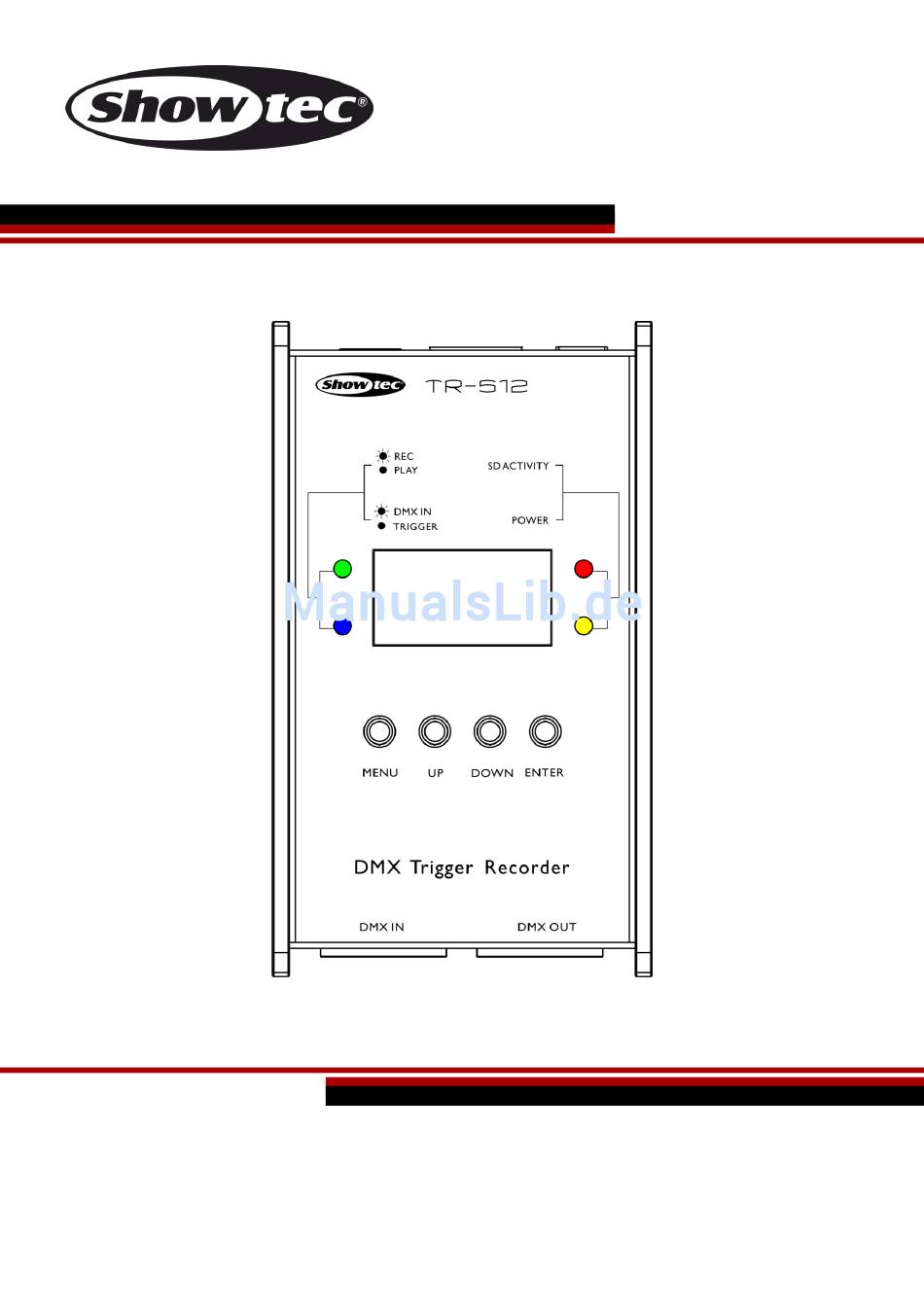

- Seite 1 HANDBUCH DEUTSCH TR-512 Bestellnummer: 50825 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
TR-512 Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................3 Netzanschlüsse ................................4 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Geräts ..............................6 Übersicht ..................................6 Installation ................................... 7 Setup und Betrieb ................................7 Steuerungsmodi ................................7 Datenverkabelung ............................... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec TR-512 ● MicroSD-Karte ● 12 V DC-Netzteil, 1500 mA (1,2 m) ●... -
Seite 4: Bestimmungsgemäßer Gebrauch
Versuchen Sie unter keinen Umständen, den Temperaturschalter oder die Sicherungen zu überbrücken. ● Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des TR-512. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden. -
Seite 5: Netzanschlüsse
TR-512 ● Wenn das Gerät nicht so verwendet wird, wie in dieser Anleitung beschrieben, könnte es Schaden nehmen und die Garantie erlischt. ● Jegliche unsachgemäße Verwendung führt zu Risiken wie z. B. Kurzschlüsse, Verbrennungen, Stromschlag, Abstürze, etc. Ihre Sicherheit und die der Personen, die Sie umgeben, sind in Gefahr! Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und... -
Seite 6: Rückgabe
TR-512 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 7: Beschreibung Des Geräts

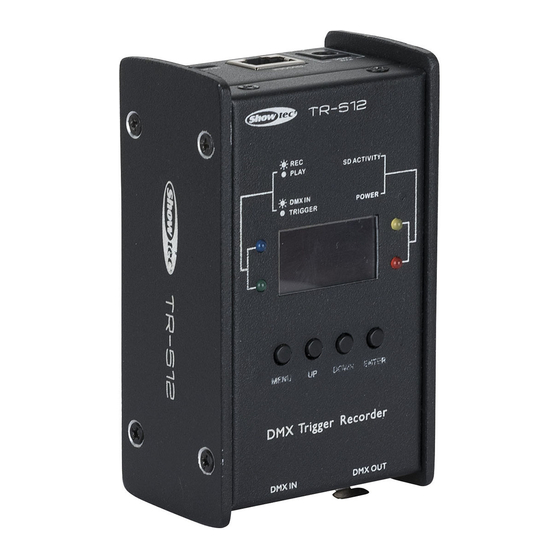

Beschreibung des Geräts Funktionen Der TR-512 ist ein kompaktes aber sehr nützliches Instrument zum einfachen Triggern von Lichtshows oder Szenen. Er kann mehrere DMX-Shows gleichzeitig aufnehmen und wiedergeben. Die Shows können auf einer MicroSD-Karte gespeichert werden. Die Shows können durch 6 externe Trigger oder den internen automatischen Trigger gestartet werden. -
Seite 8: Installation
Zum Anschließen eines Scheinwerfers. Installation Entfernen Sie alle Verpackungsmaterialien von Ihrer TR-512. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 9: Datenverkabelung
TR-512 Datenverkabelung Zur Verbindung der Geräte müssen Datenkabel verwendet werden. Sie können DAP-Audio-zertifizierte DMX-Kabel direkt bei einem Händler erwerben oder Ihr eigenes Kabel herstellen. Wenn Sie selbst ein Kabel herstellen möchten, verwenden Sie bitte ein Datenkabel, das qualitativ hochwertige Signale übertragen kann und relativ resistent gegen elektromagnetische Interferenzen ist. -
Seite 10: Bedienfeld
I) ENTER-Taste Abb. 03 Kontrollmodus Der TR-512 ist an den Controller angeschlossen und reagiert auf das von ihm ausgegebene DMX-Signal. Steuerung: Skönnen den TR-512 über Ihren Lichtcontroller bedienen. Hinweis: Beim Einschalten erkennt der TR-512 automatisch, ob er DMX-512-Daten empfängt. Die „LED“... -
Seite 11: Show Wiedergeben
TR-512 04) Drücken Sie MENU, um das Hauptmenü aufzurufen. Auf dem Bildschirm erscheint nun: 1. Show wiedergeben 2. Show aufnehmen 3. Show löschen 4. Triggerereignis 5. TR-Ereignis anhalten 6. Geräteeinstellungen 7. Konfiguration speichern 8. Konfiguration laden 9. Standardeinstellungen 05) Schieben Sie eine MicroSD-Karte in den Slot (01). -
Seite 12: Show Aufnehmen
TR-512 10) Das Gerät gibt nun die gewünschte Show wieder. Auf dem Bildschirm erscheint nun: 11) Drücken Sie ENTER, um die Wiedergabe anzuhalten. 2. Show aufnehmen In diesem Menü können Sie eigene Shows aufnehmen. Hinweis: Sie können nur im Bedienungsmodus einen Lichtcontroller an den DMX-Eingang (05) anschließen. -
Seite 13: Show Löschen
TR-512 ● AUTO: Die Aufnahme beginnt, wenn der Wert eines DMX-Kanals größer als 0 ist. Sie können die Aufnahme anhalten, indem Sie alle DMX-Werte auf 0 setzen oder indem Sie am Lichtcontroller den Blackout-Modus aktivieren. 08) Drücken Sie ENTER zur Bestätigung, sobald Sie die gewünschte Option ausgewählt haben. -
Seite 14: Status
TR-512 03) Wechseln Sie mit UP/DOWN zwischen den 5 verfügbaren Untermenüs: ● STATUS ● RENAME (Umbenennen) ● SHOW ● MODE (Modus) ● DELAY 04) Drücken Sie ENTER, um das gewünschte Untermenü zu öffnen. 4.1. Status In diesem Menü können Sie das gewünschte Triggerereignis aktivieren/deaktivieren. -
Seite 15: Delay
TR-512 der Stromkreis geschlossen wird, wird die Show noch bis zum Ende abgespielt. (Mit einem kurzen Tastendruck wird die Show nur einmal abgespielt.) ● TOGGLE_TR: Funktioniert mit NO- und NC-Stromkreisen (externe Tasten). Nach einem kurzen Druck wird die ausgelöste Show in einer Schleife wiedergegeben. Nach dem zweiten Druck wird die Show angehalten. -
Seite 16: Gerätename
TR-512 6.1. Gerätename In diesem Menü können Sie das Gerät umbenennen. 01) Nach dem Aufrufen des Menüs wird Folgendes auf dem Display angezeigt: 02) Wählen Sie mit UP/DOWN das Zeichen aus, das Sie einstellen möchten, und drücken Sie ENTER. 03) Drücken Sie UP/DOWN (oder halten Sie für die Schnellsuche die Tasten gedrückt), um das gewünschte Zeichen auszuwählen ,und drücken Sie dann ENTER, um die Auswahl zu bestätigen. -
Seite 17: Version
TR-512 ● BACKLIGHT(S): Einstellen der Zeit, nach der das Display deaktiviert wird. Der Einstellbereich umfasst die Werte ON und 5-60 Sekunden. 02) Drücken Sie ENTER, um das gewünschte Untermenü zu öffnen. 03) Nehmen Sie die Einstellungen mit UP/DOWN vor. 04) Drücken Sie ENTER, um die Änderungen zu speichern. -
Seite 18: Konfiguration Laden
05) Alle gespeicherten Shows und Konfigurationsdateien bleiben erhalten. 06) Das Display kehrt zum Hauptmenü zurück. Schalten Sie den TR-512 aus, bevor Sie die MicroSD-Karte entfernen. Sie können die enthaltene MicroSD-Karte nutzen, um Ihre Daten zu sichern und die Dateien auf einen PC zu übertragen. -
Seite 19: Rj45-Anschluss
TR-512 RJ45-Anschluss Bitte befolgen Sie diese Anleitung zur Herstellung eines RJ45-Triggeranschlusses. Abb. 04 Die 4 Modi (NO_TR, NC_TR, TOGGLE_TR, AUTO_TR) können unabhängig voneinander für getrennte Trigger (1-6) verwendet werden. Versichern Sie sich, dass Ihre Einstellungen korrekt sind (siehe 4.4, Seite 13) -
Seite 20: Wartung
TR-512 Wartung Der TR-512 von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Verwenden Sie keinen Alkohol oder Lösungsmittel. Tauchen Sie das Gerät niemals in eine Flüssigkeit. Die Anschlüsse sollten ebenfalls regelmäßig gereinigt werden. - Seite 21 TR-512 Problem Mögliche Ursache(n) Lösung Das Gerät ● Überprüfen Sie, ob das Gerät funktioniert Das Gerät erhält keinen Strom eingeschaltet ist und ob die Kabel überhaupt nicht angeschlossen sind. Der Controller ist nicht ● Schließen Sie den Controller an Die Geräte starten...
-
Seite 22: Technische Daten
TR-512 Technische Daten Modell: Showtec TR-512 Eingangsspannung: 100-240 V AC, 50/60 Hz Stromversorgung: DC-Netzteil 12 V, 1500 mA (enthalten) Abmessungen: 115 x 67 x 45 mm (LxBxH) Gewicht: 0,4 kg Bedienung und Programmierung Signalpol OUT: Pin 1 ERDE, Pin 2 (-), Pin 3 (+) Setup: LCD-Display für ein einfaches Setup... -
Seite 23: Abmessungen
TR-512 Abmessungen Bestellnummer: 50825... -
Seite 24: Notizen
TR-512 Notizen Bestellnummer: 50825... - Seite 25 TR-512 Bestellnummer: 50825...
- Seite 26 ©2017 Showtec...
