- COLLEGAMENTO DELLA SCHEDA MASTER Wi-Fi ALLA CENTRALE DI COMANDO
Togliere tensione al quadro di comando dell'automazione.

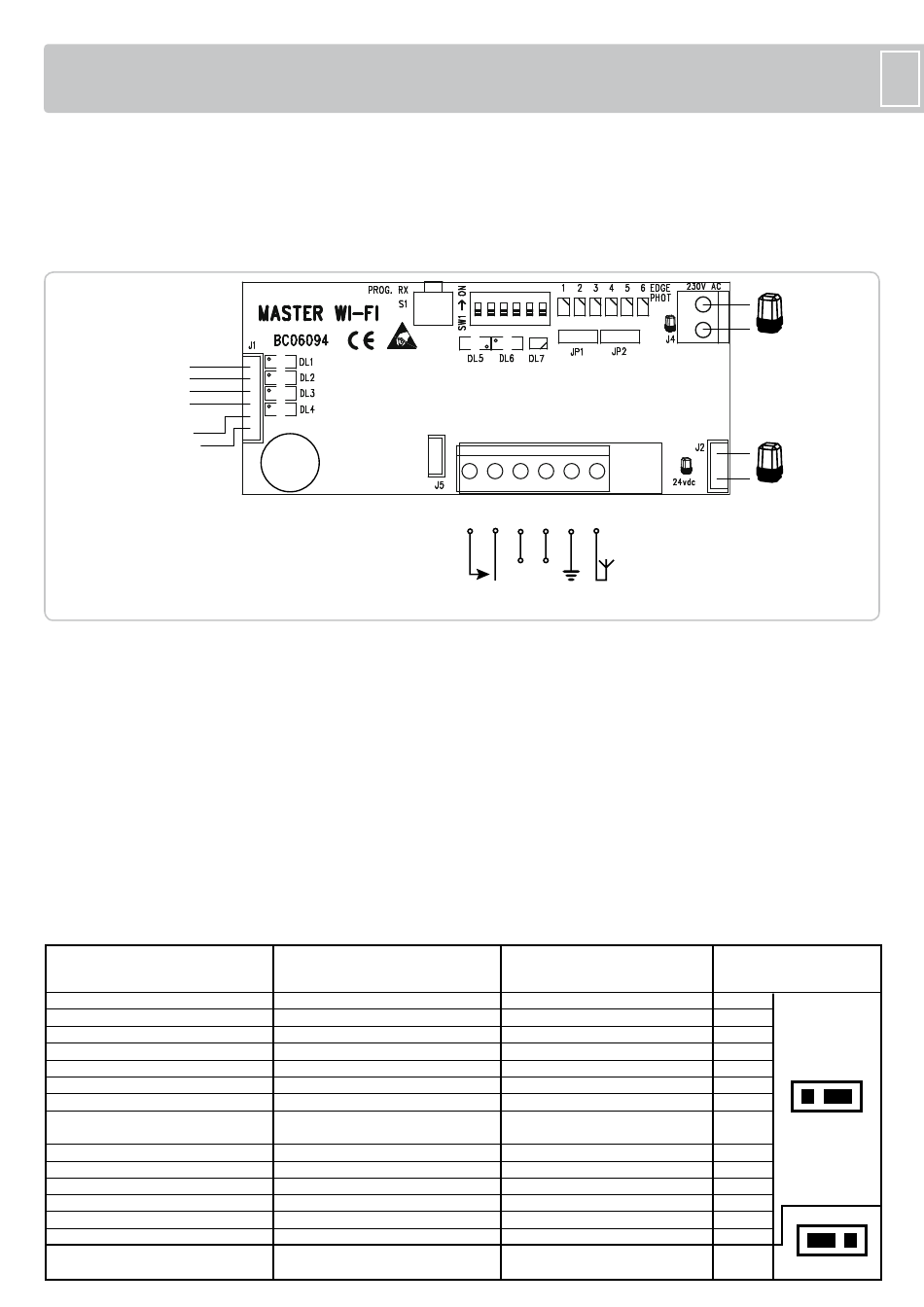

Innestare o collegare la scheda MASTER Wi-Fi ed eseguire i collegamenti
come da schema sottostante.
ATTENZIONE: Se MASTER Wi-Fi si spegne a causa di un black-out e le
fotocellule in quel momento sono attive, non ricevendo più un segnale di
risposta continuano a trasmettere riducendo la vita delle proprie batterie.
PED filo verde
COM filo grigio
EDGE filo giallo
PHOT.N.C. filo nero
PULSANTE DI COMANDO
filo bianco
A/D+ TEST filo marrone
10 9
!
* Collegamento OBBLIGATORIO
lampeggiante a 230Vac
** Collegamento OBBLIGATORIO
lampeggiante a 24Vdc
ATTENZIONE RISPETTARE LE POLARITA'
ATTENZIONE: Collegare sempre l'uscita del lampeggiatore della centrale
di comando alla scheda MASTER Wi-Fi in uno dei morsetti dedicati, a
seconda che il lampeggiatore venga alimentato a 230V o a 24V. Se il
collegamento non viene eseguito la porta non funziona ed il buzzer
emette 4 toni avvertendo del mancato collegamento.
COMANDO PEDONALE (filo grigio COM, filo verde PED) dedicato al
comando pedonale via radio
INGRESSO COSTA (filo grigio COM, filo giallo EDGE) dedicato alla
sicurezza costa.
Attenzione: l'eventuale ponte a filo presente sui morsetti morsetti COM-
EDGE dei quadri di comando RIB deve essere rimosso.
TABELLA QUADRI ELETTRONICI RIB ABILITATI AL CONTROLLO AUTOTEST
QUADRO ELETTRONICO RIB
BOSS 24V - BOSS 24V CRX
BOSS 230V - BOSS 230V CRX
T2 - T2 CRX
T2 24V - T2 24V CRX
PT2 - PT2 CRX
PARK - PARK CRX
K 2007 - K 2007 CRX
K 2007 con alimentazione accessori a 24V
K 2007 CRX con alimentazione accessori a 24V
K2 24V - K2 24V CRX
PK2 24V - PK2 24V CRX
S1 - S1 CRX
J - J CRX
KS (con EXPANDER PLEX)
KS2 (con EXPANDER PLEX)
KS 24V (con EXPANDER PLEX)
KS 24V CRX (con EXPANDER PLEX)
6 5 2 1
+ -
Contatto comando apertura totale COM-OPEN/K
per quadri con
per quadri con
COLLEGARE IL MORSETTO
A/D+ TEST AL MORSETTO
Morsetto 8
Morsetto 8
D+ TEST
A+ TEST
D+ TEST
D+ TEST
D+ TEST
A+ TEST
A+ TEST
A+ TEST
A+ TEST
D+ TEST
Morsetto 2 scheda EXPANDER PLEX
Morsetto 2 scheda EXPANDER PLEX
Morsetto 2 scheda EXPANDER PLEX
NOTA: l'apertura del cancello avviene circa 2 secondi dopo che si è dato
un comando radio o da pulsante.
Questo per consentire alla scheda MASTER Wi-Fi di verificare la
presenza ed il corretto funzionamento delle sicurezze memorizzate.
Inoltre, si consiglia di memorizzare sulla scheda comando motore un
tempo di chiusura automatica non superiore ad un minuto.
_
6 5 4 3 2 1
+ -
6 5 4+ 3-
Alimentazione 12/24V ac/dc
uscita INGRESSO FOTOCELLULE (filo grigio COM, filo nero PHOT) dedicato
alle sicurezze fotocellule.
uscita Attenzione: l'eventuale ponte a filo presente sui morsetti morsetti COM-
PHOT dei quadri di comando RIB deve essere rimosso.
PULSANTE DI COMANDO (filo grigio COM, filo bianco PULSANTE
N.O.)
Ingresso dedicato ad un pulsante di comando con contatto N.O.
Questo ingresso è particolarmente utile in caso sia già presente un
pulsante di comando in un impianto da mettere in totale sicurezza.
Scollegare il pulsante di comando dalla centrale di comando e collegarlo
a questo filo bianco.
COLLEGAMENTO DELL'INGRESSO AUTOTEST (per il rispetto della
norma EN13849-2:2008)
- Se il quadro utilizzato è dotato di autotest posizionare il jumper JP1
come specificato nella tabella seguente.
- Collegare l'uscita autotest del quadro di comando al morsetto A/D+
TEST della scheda MASTER Wi-Fi così da poter controllare il sistema
ABILITARE LA FUNZIONE DI
AUTOTEST TRAMITE
DIP 6
DIP 6
DIP 13
DIP 12
DIP 13
DIP 9
DIP 10
DIP 10
JUMPER JP4
JUMPER JP4
DIP 12
DIP 7
Attivata con inserimento EXPANDER PLEX
Attivata con inserimento EXPANDER PLEX
Attivata con inserimento EXPANDER PLEX
~/+
1 Centrale
Collegamento antenna 433,92 MHz
2 Massa antenna
POSIZIONARE IL JUMPER
JP1 SULLA SCHEDA
MASTER WI-FI IN POSIZIONE
+/~
+/~
+/~
+/~
+/~
+/~
+/~
+/~
+/~
+/~
+/~
+/~
+/~
+/~
—
I
*
!
**
+/~
JP1
_
JP1
