RIB MASTER Wi-Fi ACG6094 Bedienungsanleitung Seite 3

A

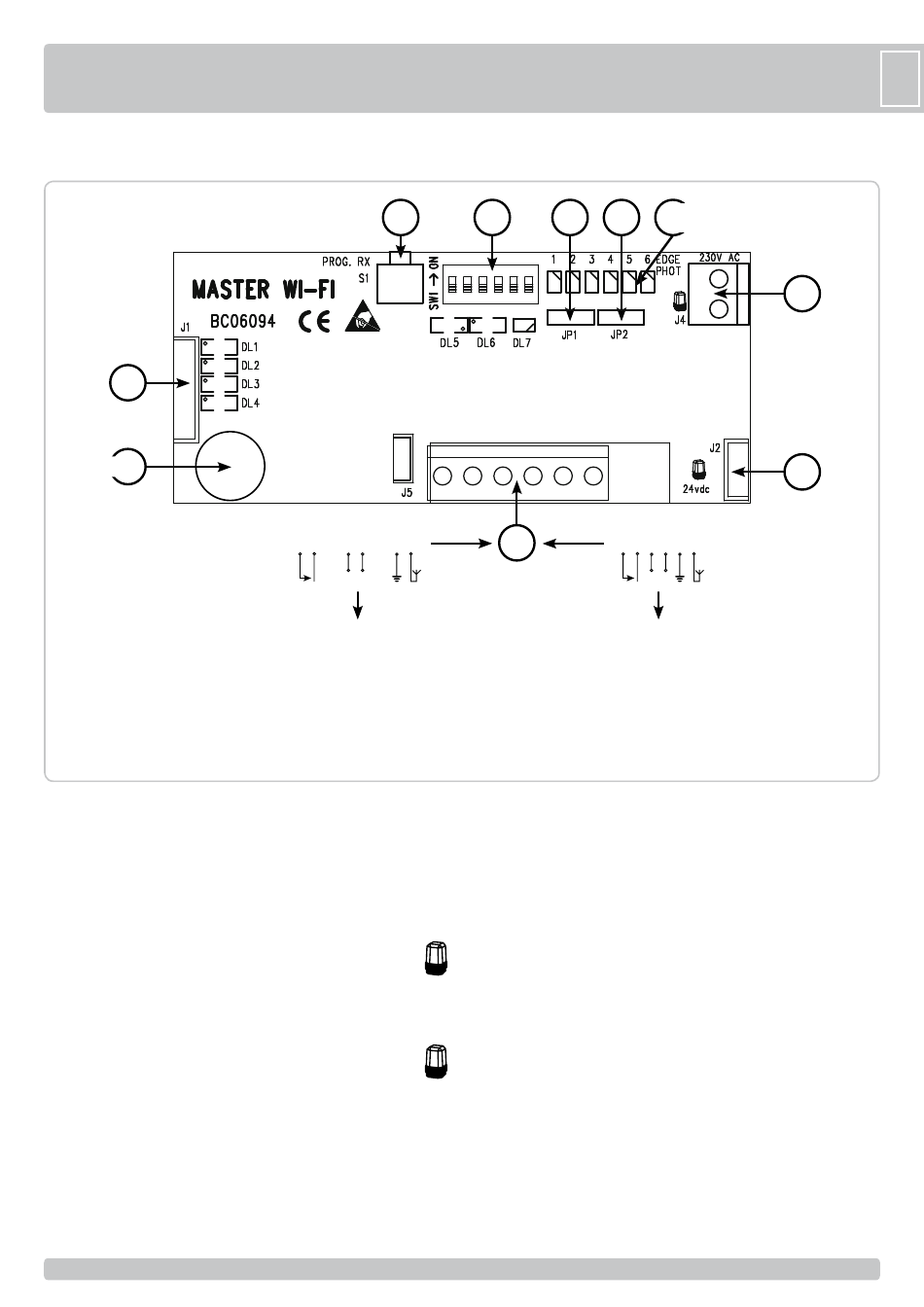

- COLLEGAMENTI ELETTRICI
J1
BUZZER
J1 => CONNETTORE PER COLLEGAMENTI AL QUADRO DI
COMANDO, AGLI INGRESSI DI COMANDI E SICUREZZE
Filo verde => comando pedonale PED
Filo grigio => comune dei contatti COM
Filo giallo => costa EDGE
Filo nero => fotocellula PHOT N.C.
Filo bianco => morsetto a cui collegare il filo proveniente dal
pulsante N.O. di comando già presente nell'impianto
Filo marrone => alimentazione autotest A-D+ TEST.
J2 => CONNETTORE PER COLLEGAMENTI AL QUADRO DI
COMANDO A 24VDC , ALL'USCITA DEL LAMPEGGIATORE
(ATTENZIONE ALLE POLARITA')
Filo rosso => positivo (da collegare al polo positivo dell'uscita
lampeggiatore)
Filo nero => negativo (da collegare al polo negativo dell'uscita
lampeggiatore)
J4 => MORSETTI PER COLLEGAMENTI AL QUADRO DI
COMANDO 230V, ALL'USCITA LAMPEGGIATORE
J5 => CONNETTORE FEMMINA PER INNESTO SU QUADRI DI
COMANDO RIB NON CRX (MASTER Wi-Fi cod. ACG6094)
O MORSETTIERA PER COLLEGAMENTI SU QUADRI DI
COMANDO DI ALTRE MARCHE O RIB CRX (MASTER Wi-Fi
cod. ACG6099)
JP1 => A/D+ TEST vedere tabella AUTOTEST QUADRI DI COMANDO
RIB, di seguito.
- Jumper selezione modalità autotest
+/~ Jumper selezione modalità autotest
S1
10 9 6 5 2 1
+ -
MASTER Wi-Fi cod. ACG6094
Legenda:
1 centrale antenna 433
2 massa antenna
3-4 liberi
5 alimentazione negativa a 12/24V ac/dc
6 alimentazione positiva a 12/24V ac/dc
7-8 liberi
9-10 comando per apertura/chiusura totale
SW1 JP1
_
~/+
10 9 6 5 4 3 2 1 6 5 2 1
J5
+ - + -
MASTER Wi-Fi con morsettiera cod. ACG6099
Legenda:
1 centrale antenna 433
2 massa antenna
3 alimentazione negativa a 12/24V ac/dc
4 alimentazione positiva a 12/24V ac/dc
5-6 da collegare alla centrale di comando
all'ingresso del pulsante di apertura/chiusura totale
(K BUTTON se quadro RIB)
JP2 => Abilitazione cancellazione codici radio per apertura totale e
pedonale
SW1 => Microinterruttori di abbinamento e identificazione coste e
fotocellule
S1 => PROG. RX
BUZZER => Segnalazione sonora per stati di installazione, attenzione
e allarme
LED
DL1 (rosso) - comando apertura pedonale N.O. (PED)
DL2 (rosso) - contatto coste N.C. (EDGE)
DL3 (rosso) - contatto fotocellule N.C. (PHOTO)
DL4 (rosso) - comando apertura totale con pulsante N.O. già presente
nell'impianto
DL5 (verde) - comando radio apertura totale attivato.
DL6 (giallo) - presenza tensione di alimentazione 12-24V ac/dc
DL7 (bicolore) - apprendimento codici radio per apertura totale e pedonale
e lampeggiatore
LED BICOLORE EDGE PHOT
spento => funzionamento regolare
verde => costa o fotocellula impegnata
rosso/verde => allarme
LED EDGE PHOT 1 - COSTA O FOTOCELLULA 1
LED EDGE PHOT 2 - COSTA O FOTOCELLULA 2
LED EDGE PHOT 3 - COSTA O FOTOCELLULA 3
LED EDGE PHOT 4 - COSTA O FOTOCELLULA 4
LED EDGE PHOT 5 - COSTA O FOTOCELLULA 5
LED EDGE PHOT 6 - COSTA O FOTOCELLULA 6
3
3
Led bicolore
JP2
EDGE PHOT 1-6
6 5 4 3 2 1
+ -
Pulsante per programmazione
I
J4
J2
